توضيح فكرة عمل هذه الدائرة

[majidye]

السلام عليكم اخواني المهندسين

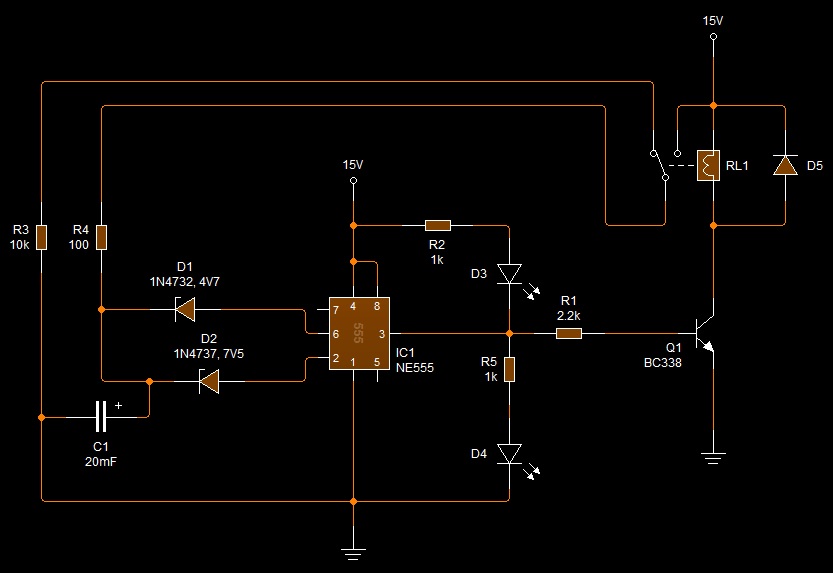

هذه صورة لدائرة شحن بطارية 12 فولت ، ووضع مكثف C1 كمحاكي للبطارية المراد شحنها وسؤالي ماهي نظرية عملها ؟ كيف يقوما الزينر D1 , D2 بعملية ايقاف الشحن اعادته ؟ وهل بهذه الدائرة عيوب او مميزات ؟



ولكم جزيل الشكل والاحترام

[ماجد عباس محمد]

لا أظن أن هذه الدائرة ستبدأ العمل لأن التيار من الطرف 2 يجب أن يخرج منه لا أن يدخل إليه
