[عمروعمرو]

سؤالي يا بشمهندس ماجد في دايرة فرن الميكرويف دي:

1- ايه وظيفة السلك اﻷزرق بين الترانس و الكوندنسر ؟
2- إزاي خرج (الترانس السلك اﻷحمر الواصل علي الفيوز ) 2500 فولت و منه للكوندنسر و من الكوندنسر للماجنترون -5000 فولت؟
3- إيه وظيفة الدايود الواصل بين الكوندنسر و اﻹرث؟

[ماجد عباس محمد]

هذه دائرة تسمى مضاعف الفولتية و مشروحة هنا فى المشاركة 546
http://www.qariya.info/vb/showthread...=59960&page=69

[عمروعمرو]

بسبب كرمك معايا و بقدر أسأل براحتي فانا باستأذنك افهم الرابط اللي ادتهولي دايرة دايرة فهم و مش حفظ.

دي الدواير التلاتة اللي هسأل فيهم:



في المشاركة دي هسأل عن دايرة تقويم نص الموجة:

اولا نرسمها صح و نفهمها صح (ههههههه).

اظن ده شكل الموجة الخرجة من الدايود:



حسب ما افهم ان الموجة الداخلة للدايود موجة جيبية عادية و الخروج بالشكل ده عشان المكثف و لولاه كانت بقت نص موجة بس.

1- شكل الموجة عند الحمل زي الرسم ده برضه ولا نص موجة؟

2- لو مفيش مكثف اظن نص موجة فولتها 5 فولت بس يعني نص الموجة الكاملة في التيار المتردد.

3- في الرسم بتاعي ،اللي انا متصوره ، ان الموجة فولتها اقل من موجة كاملة متردد يعني اقل من 10 فولت ( علي اساس ان خرج المحول 10 فولت ) بسبب تداخل كل نصين موجة؟
و لا التداخل ده مش تأثيره يقلل الفولت المكافئ؟

4- الفولت بينزل عند خروج الدايود حسب مقاومة الدايود ( من الداتاشيت)و مقاومة باقي الدايرة؟

[ماجد عباس محمد]

طيب أرد عليك بسؤال، لماذا لا يحدث هذا مع تقويم نصف الموجة العادى؟؟
كلامك صح لو المكثف صغير جدا لكن لو قرأت الموضوع ستجد أن التيار المسحوب يعتمد أساسا على سعة المكثف و التردد لذا يجب هنا استخدام مكثفات كبيرة و بذلك تشحن فى أول نصف موجة المكثف الأول بشحنة كبيرة فلا تفرغ مع سحب الحمل طوال زمن نصف الموجة الثانى و الذى أيضا يشحن فيه المكثف الثانى أيضا بشحنة كبيرة تكفى لتغذية الحمل مع عدم الهبوط أو التفريغ فى النصف الثالث الذى يستعوض فيه المكثف الأول ما فقده ثم النصف الرابع يستعوض المكثف الثانى ما فقدة وهكذا
سيكون هناك تعرجات فى الفولت شأن أى دائرة تقويم عادية لكن تقل بزيادة سعة المكثف أو توضيف دائرة تثبيت بعدها

[عمروعمرو]

بالنسبة لدايرة تقويم موجة كاملة:

1- دايود D3 , D5 مش قادر الاقي تيار بيمر فيها لا في نص الموجة الموجب (D4 بيعدي تيار) ولا السالب ( D6 بيعدي تيار.

2- علي اساس خرج المحول 10ف فرق الجهد بين الواح C3 تساوي 5 ف و المكثف التاني فرق الجهد 15 ف ، كده ما يضعفش موجة و شحن C3 و لو وصلنا المكثفين علي نيوترال المحول افضل زي دايرة مضاعف الفولت اللي هي دايرتين تقويم نص موجة عكس بعض.

[ماجد عباس محمد]

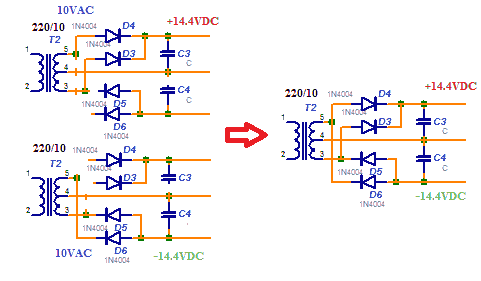

لو فصلت الدائرة لجزئين ستجد كل جزء منها دائرة تقويم موجة كاملة عادية و مستخدمه فى كثير من الدوائر العادية لتشغيل الدوائر الإلكترونية التى تحتاج +/- فولت و ستجد تيار فى كل دايود

[عمروعمرو]

بس يا بشمهندس ماجد لو الديود اللي تحت جايله نيونرال مفبش تيار هيعدي فبه.

[ماجد عباس محمد]

الحمد لله التيار لا يسير حسب ما تقترح له ولكن بحسب قوانين معروفة
أولا من أين أتى النيوترال؟
ثانيا لماذا هذا الطرف بالذات نيوترال؟
هل لأنه الأسفل بالرسم؟ أم ماذا؟
النيوترال فى المتردد العمومى نشأ من أنه أصلا فى محطة التوليد متصل بالأرضى فى بئر مخصوص لهذا
كما أن كل الأجهزة التى تعمل بدون محول ، تكون مكهربة الشاسية و لتجنب هذا يستخدم محول عزل 1:1 حتى لا يكون هناك أى اتصال بالأرض

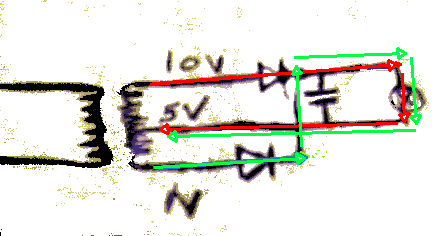

التيار يستير نصف موجة مع السهم الأحمر و نصف مع السهم الأخضر


وهنا وجب أن تفرض نقطة مرجعية للقياس و للحصول على المستمر ستكون المنتصف
