تغيير مكان مكثف

[عصـــــام]

السلام عليكم...
أولا أعتذر على الأسئلة البدائية ورجائي تحملي وشكرا

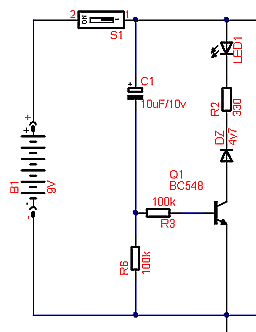

في الدارة الموضحة أدناه:
ماهو دور المكثفC1 في هذه الحالة وماهو دوره إذا تبادل المكان مع المقاومة R6وشكرا

[ماجد عباس محمد]

هذه دائرة مقاومة و مكثف

عند البدء يشحن المكثف فيسبب تيار يفتح الترانزيسور لزمن محدد بعدها يقفل حتى يقفل السويتش ليفرغ المكثف
لو بدل سيعكس الامر و عند البدء المكثف فارغ فلا يفتح الترانزيستور حتى يشحن بما يكفى لفتح الترانزستور

مرحباً بأى أسئلة

[عصـــــام]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هذه دائرة مقاومة و مكثف

عند البدء يشحن المكثف فيسبب تيار يفتح الترانزيسور لزمن محدد بعدها يقفل حتى يقفل السويتش ليفرغ المكثف
لو بدل سيعكس الامر و عند البدء المكثف فارغ فلا يفتح الترانزيستور حتى يشحن بما يكفى لفتح الترانزستور

مرحباً بأى أسئلة

السلام عليكم الأستاذ الفاضل ماجد عباس محمد.
فهمت أن الحالة الأولى تعني
تشغيل الترنزستور(فتحه) لمدة قيمتها 5RC
والحالة الثانية تعني
تأخير التشغيل بنفس المدة..
هل فهمي صحيح ؟
جزاك الله خيرا ونفع بعلمك.

[ماجد عباس محمد]

ليس بهذه الطريقة
لاحظ أن فى البدء الترانزستور موصل و بالتالى R3//R6 و المحصلة 50ك حتى يكتمل الشحن

أما فى الحالة الثانية الترانزيستور أصلا فاصل و سيبدأ الشحن من خلال R6 وحدها حتى يصل الجهد علي المكثف إلى 0.5 فولت وهو بدء تشغيل الترانزيستور و هنا ستدخل R3 فى الحساب و يبدأ الترانزيستور فى التوصيل فيصبح R6 مع R3 كمجزء جهد و قد لا يدخل الترانزيستور فى التشبع
أى سيضى بالتدريج ثم يتوقف عند حد معين ما لم يكن معامل التكبير أعلى من 100

[عصـــــام]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

ليس بهذه الطريقة
لاحظ أن فى البدء الترانزستور موصل و بالتالى R3//R6 و المحصلة 50ك حتى يكتمل الشحن

أما فى الحالة الثانية الترانزيستور أصلا فاصل و سيبدأ الشحن من خلال R6 وحدها حتى يصل الجهد علي المكثف إلى 0.5 فولت وهو بدء تشغيل الترانزيستور و هنا ستدخل R3 فى الحساب و يبدأ الترانزيستور فى التوصيل فيصبح R6 مع R3 كمجزء جهد و قد لا يدخل الترانزيستور فى التشبع
أى سيضى بالتدريج ثم يتوقف عند حد معين ما لم يكن معامل التكبير أعلى من 100

السلام عليكم
الله يفتح لك أبواب الخير..الآن فهمت.شكرا

[ماجد عباس محمد]

اللهم آمين و جمعا إن شاء الله
