افتراضي عصا الكفيف

السلام عليكم
هل توجد دائرة إلكترونية تكتشف الحواجز التي تكون في طريق الكفيف وتكون بمثابة عصا ترشده ولكم كل الشكر.
عصـــــام غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 24-01-2019, 10:18 PM   #2
عبدالله حجازى
عضو ذهبي

الصورة الرمزية عبدالله حجازى

الدولة: مصر .. محافظة دمياط
المشاركات: 1,688
أحصائية الترشيح

عدد النقاط : 1283


النشاط

معدل تقييم المستوى: 110
افتراضي

السلام عليكم ورحمه الله


توجد دوائر بستخدام نظام "" الترا سونك " موجات فوق صوتيه



منها بستخدام الميكرو كنترو " واخري بستخدام المتكملات .. ولكن العيب الوحيد هي قصر المسافه منها لا يكشف الاجسام الا من بعد 20 سنتمتر .. ربا تحتاج تعديل او استخدام نظام " الترا سونك يستشعر الي 70 سنتميتر "

وربما نحتاج الي استخدام طريقه اخري
عبدالله حجازى غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 24-01-2019, 11:01 PM   #3
عريبى محمود
( رحمه الله عليه )

الصورة الرمزية عريبى محمود

الدولة: لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو
المشاركات: 3,139
أحصائية الترشيح

عدد النقاط : 3252


النشاط

معدل تقييم المستوى: 187
x4

اقتباس:
المشاركة الأصلية كتبت بواسطة عبدالله حجازى مشاهدة المشاركة
السلام عليكم ورحمه الله


توجد دوائر بستخدام نظام "" الترا سونك " موجات فوق صوتيه



منها بستخدام الميكرو كنترو " واخري بستخدام المتكملات .. ولكن العيب الوحيد هي قصر المسافه منها لا يكشف الاجسام الا من بعد 20 سنتمتر .. ربا تحتاج تعديل او استخدام نظام " الترا سونك يستشعر الي 70 سنتميتر "

وربما نحتاج الي استخدام طريقه اخري
السلام عليكم ورحمة الله وبركاته
اخى الكريم عبد الله

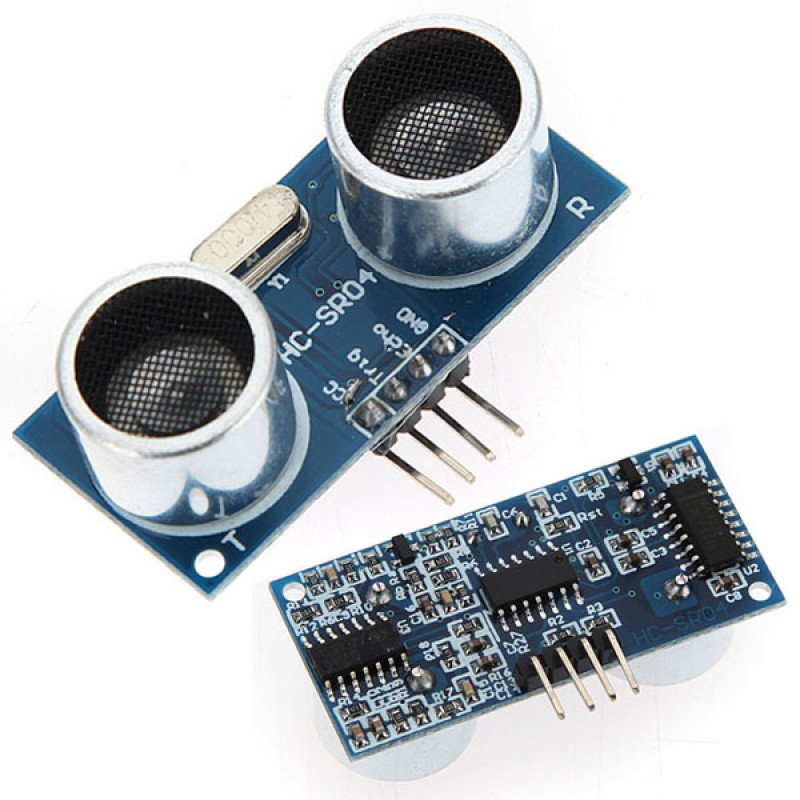

يوجد بالاسواق حاليا نوع من الحساسات التى تستخدم الالتراسونك برقم HC-SRO4 مجال الكشف لها من 1ســـم الى 300 ســـــم
عريبى محمود غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 25-01-2019, 12:01 AM   #4
عبدالله حجازى
عضو ذهبي

الصورة الرمزية عبدالله حجازى

الدولة: مصر .. محافظة دمياط
المشاركات: 1,688
أحصائية الترشيح

عدد النقاط : 1283


النشاط

معدل تقييم المستوى: 110
افتراضي

السلام عليكم ورحمه الله

اشكرك أخي الكريم اشتقنالك أخي وشكرااا علي المعلومه
وللأسف 30 سنتميتر غير كافيه نحن نتكلم عن حوالي خطوه من قدم الإنسان يعني نسبه الانصدام أو الوقوع في المشاكل ستكون كبير اعتقد ان لا تقل مسافه استكشاف الأجسام عم 50 أو 70 سنتميتر لكي يأخذ حذره من الشئ اللذي امامه
عبدالله حجازى غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 25-01-2019, 05:18 AM   #5
عصـــــام
مهندس جيد

المشاركات: 240
أحصائية الترشيح

عدد النقاط : 213


النشاط

معدل تقييم المستوى: 0
Post

اقتباس:
المشاركة الأصلية كتبت بواسطة عريبى محمود مشاهدة المشاركة


السلام عليكم ورحمة الله وبركاته
اخى الكريم عبد الله

يوجد بالاسواق حاليا نوع من الحساسات التى تستخدم الالتراسونك برقم HC-SRO4 مجال الكشف لها من 1ســـم الى 300 ســـــم
اقتباس:
المشاركة الأصلية كتبت بواسطة عبدالله حجازى مشاهدة المشاركة
السلام عليكم ورحمه الله

اشكرك أخي الكريم اشتقنالك أخي وشكرااا علي المعلومه
وللأسف 30 سنتميتر غير كافيه نحن نتكلم عن حوالي خطوه من قدم الإنسان يعني نسبه الانصدام أو الوقوع في المشاكل ستكون كبير اعتقد ان لا تقل مسافه استكشاف الأجسام عم 50 أو 70 سنتميتر لكي يأخذ حذره من الشئ اللذي امامه
السلام عليكم شكرا لردودكم

أخي عبد الله
أظن أن الأستاذ محمود عريبي يتحدث عن 3م بناء على مشاركته..
أريد مخططا للدارة إذا كان المدى كافيا ويفي بالغرض.
عصـــــام غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 25-01-2019, 06:48 AM   #6
ماجد عباس محمد
نائب المشرف العام

الدولة: القاهرة - مصر
المشاركات: 12,214
أحصائية الترشيح

عدد النقاط : 5271


النشاط

معدل تقييم المستوى: 408
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة عصـــــام مشاهدة المشاركة
السلام عليكم
هل توجد دائرة إلكترونية تكتشف الحواجز التي تكون في طريق الكفيف وتكون بمثابة عصا ترشده ولكم كل الشكر.
المشكلة ليست فى الحساسات فبزيادة القدرة مع الحساسية أو إضافة عواكس تزيد المسافة لكن عيبها أنها تحتاج جسم صلب ترتد منه لذا لو وجهت نحو شخص فغالبا ستمتص الملابس الموجات الصوتية ولا ترتد بالقدر الكافى فضلا عن كثرة الإنعكاسات أيضا تشوش الإستقبال
بعض الأجهزة أيضا تعتمد الأشعة تحت الحمراء أو الليزر و يعيبه الأجسام الغامقة تمتص الضوء بنسبة كبيرة
لذا الحلول كثيرة ولكن لكل منها عيبه اخاص به
ماجد عباس محمد غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 25-01-2019, 09:02 AM   #7
عصـــــام
مهندس جيد

المشاركات: 240
أحصائية الترشيح

عدد النقاط : 213


النشاط

معدل تقييم المستوى: 0
Thumbs up

اقتباس:
المشاركة الأصلية كتبت بواسطة ماجد عباس محمد مشاهدة المشاركة
المشكلة ليست فى الحساسات فبزيادة القدرة مع الحساسية أو إضافة عواكس تزيد المسافة لكن عيبها أنها تحتاج جسم صلب ترتد منه لذا لو وجهت نحو شخص فغالبا ستمتص الملابس الموجات الصوتية ولا ترتد بالقدر الكافى فضلا عن كثرة الإنعكاسات أيضا تشوش الإستقبال
بعض الأجهزة أيضا تعتمد الأشعة تحت الحمراء أو الليزر و يعيبه الأجسام الغامقة تمتص الضوء بنسبة كبيرة
لذا الحلول كثيرة ولكن لكل منها عيبه اخاص به
السلام عليكم ...أحسن الله إليك
كنت أعتقد أن الحساسات التي توضع في جانب السيارة وتصدر تنبيها حين إقترابها بشكل كبير من الرصيف ...تفي بالغرض لكن الآن عرفت السبب ...شكرا جزيلا.
عصـــــام غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
