أخى

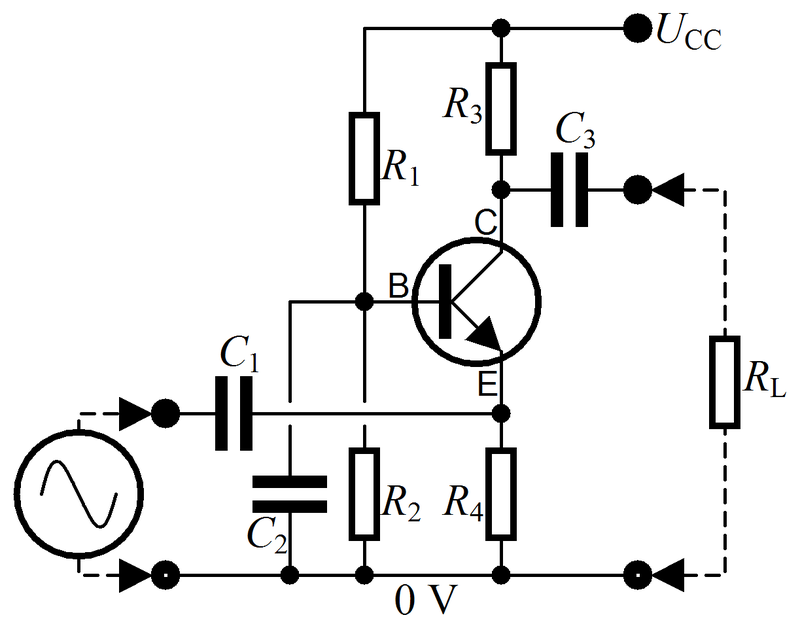

لو حذفت هذه المكونات و بقيت الدائرة كما بالصورة
ستصبح دائرة مكبر ترانزيستور و المكونات بها هى الحد الأدنى لتوفير جهود الإنحياز الضرورية لتشغيلها
إذن كل قطعة توفر جهد ما لقطب من أقطاب البرانزيستور بصرف النظر عن النسق المستخدم أى الأطراف هو المشترك.
الآن تريد أن توصلها؟ يمكنك أن تستخدمها فى أى صورة من الصور الثلاث.
لتوصيلها فى نسق قاعدة مشتركة، يجب أن نوصل القاعدة بالأرض أو بالطرف المشترك بين الدخول و الخروج
هذا سيلغى المقاومة R4 و ستضطر لإستخدام مصدر جهد سالب لذا نستخدم المكثفات فى عزل الجهود المستمرة و توفير القصر أيضا بين طرف ما (القاعدة هنا) و الطرف المشترك فالمكثف يختار بحيث تكون معاوقته أقل ما يمكن عند أدنى تردد مطلوب
إذن C2 هو ما يوصل القاعدة بالأرض و يجعلها الطرف المشترك
