اولا مجهود عظيم و أرجو لك التوفيق و النجاج
ولكن
مشكلتى معك هى أن التواصل بيننا مفقود تماما
أسألك عن أمور إما ترد بأشياء أخرى أو تكرر ما سبق لك ذكرة
سألتك هل تأكدت من التردد ولم تجبنى ورفعت صور كثيرة و كلها لما تم تنفيذه ولكن الرسم أو الدوائر هى ما يمكن النقاش حوله و ليس المنظور
ملحوظة : الرابط الثانى لا يعمل

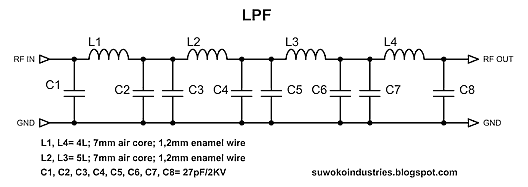

بالنسبة للفلتر الذى وضعت صورته أولا فمشكلته أنه يذكر 7 مللى أظنها القطر و يقول 1و2 ولا أعلم هل يقصد من 1 ‘اة 2 مم أم هة 1.2 مم و غالبا يقصد القطر ولكنه لم يذكر طول الملف و أظننى رفعت لك مواقع لحساب حث الملف بمعلومية القطر و الطول و قطر السلك (أحيانا) فالطول هو الأهم لأن قطر السلك يفترض أن اللفات متجاورة و فى الواقع قد لا يكون
ثانيا هذا الفلتر من نوع يسمى مقطع باى "
" و فيه أول مكثف و الأخير نصف الباقى لذا هو وضع 2 لتوفير الدقة لكنه لم يحدد الأبعاد على البوردة حيث المفترض أن تكون أقل ما يمكن كما أن الملفات يجب أن لا يتدلخل مجالها المغناطيسى
من الدائرة يمكن تحديد هل المكبر طراز C و من ثم يجب استخدام مثل هذا المرشح أم لا

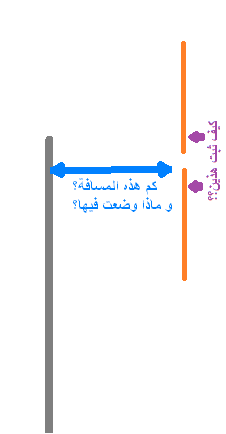

و أخير طلبت منك رسك الهوائى ولكنك أيضا كررت ما سبق لك قوله و كان الأجدى بك أن تعلم أننى افهم ما تكتب و انما أريد إيضاح أشياء من الأسهل متابعتها فى رسم مثل هذا
طبعا أعلم أنه ماسورة حديد معزولة و نحاس الخ الخ
وفقك الله و أظن أنك تحتاج أخ يكون معك لمناقشى الأمر على الطبيعة
