المساعدة في دائرة لمس

[majidye]

السلام عليكم اخواني المهندسين المحترمي
بعد التحية والتقدير
ارجو ا أن تساعدوني في دائرة تعمل باللمس مع امكانية التحكم بالحساسية ولكن بشرط ان يكون طرف اللمس هو سلك واحد فقط وليس سلكين
وجزاكم الله خير

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

هل تريد ان تكون بالترانزستور ولا بالمتكاملة؟
وانا تحت امرك .

[majidye]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

هل تريد ان تكون بالترانزستور ولا بالمتكاملة؟
وانا تحت امرك .

اشكرك يا بشمهندس
مش مهم سواء ترانزستور او متكاملة ولكن المهم ان تكون ذات حساسية عالية والتكلفة رخيصة
ولكم جزيل الشكر والتقدير

[عريبى محمود]

السلام عليكم ورحمة اللة وبركاته
اخى الكريم

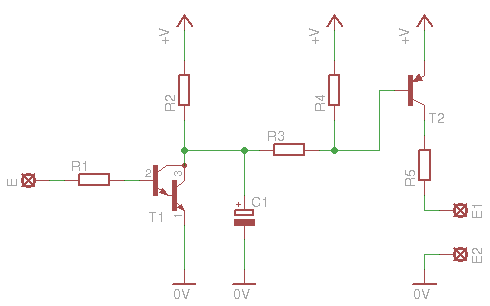

اليك الدائرة الاساسية باستخدام الترانزسستور:

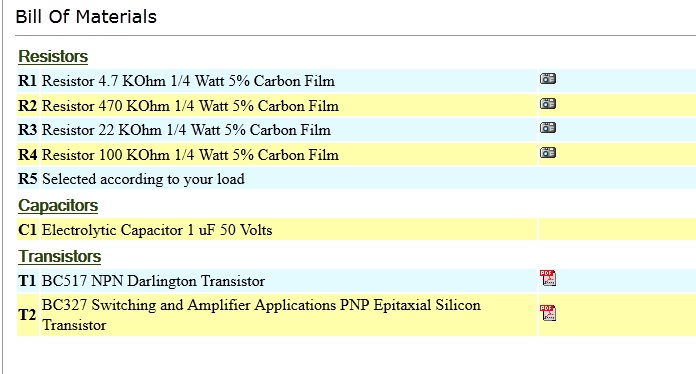

بيان بالمكونات الخاصة بالدائرة :

[majidye]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة اللة وبركاته
اخى الكريم




اليك الدائرة الاساسية باستخدام الترانزسستور:







بيان بالمكونات الخاصة بالدائرة :

اشكرك يا بشمهندس على مجهودك الرائع هذا ، ولكن عندي بعض الاستفسارات
- النقطة (E) تقصد بها نقطة اللمس
- ماذا تقصد بنقطتي (E1 , E2 ) ؟
- المقاومة R5 تقصد بها الحمل يعني اقوم بالغائها واستبدالها بالحمل كمصباح او بزر ؟
- في دائرتك مكتوب على الباعث رقم 1 والمجمع رقم 3 للترانزسنور T1 بينما الداتا شيت لهذا الترانزستور تقول ان المجمع هو رقم 1 والباعث 3
وتقبل احترامي وتقديري

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

النقطة E يقصد بها نقطة اللمس

النقطة E2 مــــع النقطة E1 هى مخرج الدائرة بمعنى لو تم توصيل ليد بهما سوف تضىء الليد

اما المقاومــــة رقم 5 فتتغير حسب نوع الحمل كما هو مدون بقائمة المكونات بمعنى لو وضعت ليد 2 فولت يستهلك 20 مللى امبير ( ليد احمر عادى) يوضع 150 اوم عند استخدام فولت 5 فولت للتغذية

اما النقطة الاخيرة فأنت على حق استرشد بالداتا شيت

اخيرا هذا جزء من كل .....اردت فقط تجربه هذا الجزء للنتتقل الى الجزء الثانى والاخير بعد معرفــــــة نوع الحمــــــل الذى تريده

[majidye]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

النقطة E يقصد بها نقطة اللمس

النقطة E2 مــــع النقطة E1 هى مخرج الدائرة بمعنى لو تم توصيل ليد بهما سوف تضىء الليد

اما المقاومــــة رقم 5 فتتغير حسب نوع الحمل كما هو مدون بقائمة المكونات بمعنى لو وضعت ليد 2 فولت يستهلك 20 مللى امبير ( ليد احمر عادى) يوضع 150 اوم عند استخدام فولت 5 فولت للتغذية

اما النقطة الاخيرة فأنت على حق استرشد بالداتا شيت

اخيرا هذا جزء من كل .....اردت فقط تجربه هذا الجزء للنتتقل الى الجزء الثانى والاخير بعد معرفــــــة نوع الحمــــــل الذى تريده

اشكرك اخي عل هذه الإيضاحات ، هل المقاومة Ri يمكن جعلها متغيرة للتحكم بالحساسية ؟؟
هل بامكانك ارسال لي دائرة بالمتكاملة وايهما افضل من وجهة نظرك ؟

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

يوجد دائرة باستخدام NE555 قام بتصميمها الباشمهندس محســــن منذ فترة ستجدها فى الرابط التالى



http://www.qariya.info/vb/showthread.php?t=108770
