السلام عليكم

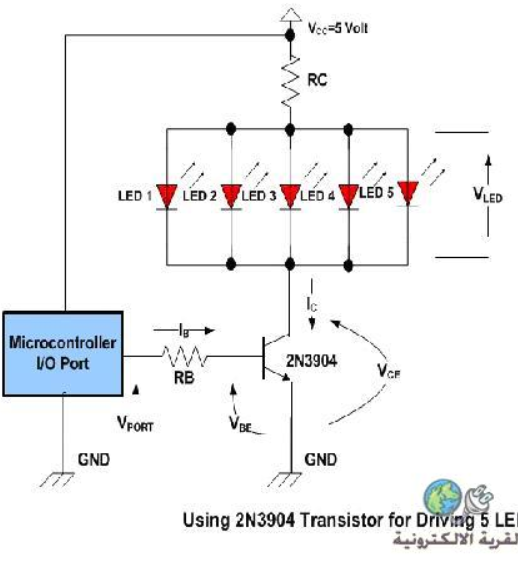

هذه دائرةلتشغيل 5ليدات موصلين على التفرع(التوازي)
زودنا المجموعة بالجهد المناسب 2v عن طريق مقاومة موصولة بمصدر vcc=5v

نعلم أن كل ليد سيسحب 15mA.وبما أنهم موصلون على التفرع فإن التيار اللازم لمجموع الليدات هو 15mAX5=75mA
كيف أعرف أن هذا المصدر سيوفر التيار اللزم لتشغيل جميع الليدات ؟
وماذا لو زدنا عدد أكثر من الليدات ؟ شكرا جزيلا.

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة عصـــــام

السلام عليكم
هذه دائرةلتشغيل 5ليدات موصلين على التفرع(التوازي)
زودنا المجموعة بالجهد المناسب 2v عن طريق مقاومة موصولة بمصدر vcc=5v

نعلم أن كل ليد سيسحب 15mA.وبما أنهم موصلون على التفرع فإن التيار اللازم لمجموع الليدات هو 15mAX5=75mA
كيف أعرف أن هذا المصدر سيوفر التيار اللزم لتشغيل جميع الليدات ؟
وماذا لو زدنا عدد أكثر من الليدات ؟ شكرا جزيلا.

السلام عليكم ورحمة الله وبركاته
اخى الكريم

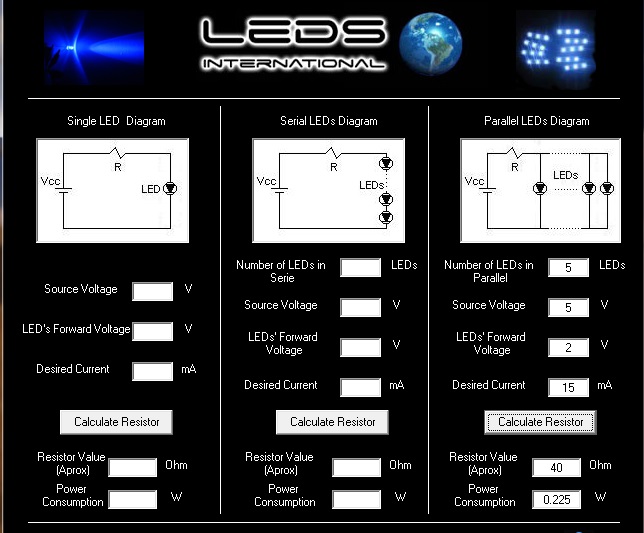

الشبكة العنكبوتية بها العديد من قوانين تسهل لك عمل ذلك بكل سهولة واليك صورة من هذا البرنامج والذى استخدمه شخصيا
واستخدمت مثالك فى هذا القانون (5ليدات -يعمل الليد على 2 فولت و15 مللى امبير) ومصدر القدرة 5 فولت فأنتج المقاومة 40 اوم بقدرة 225. وات




اليك رابط به هذا البرنامج :






https://up.top4top.net/downloadf-1137fxk1z1-zip.html

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة عصـــــام

السلام عليكم
هذه دائرةلتشغيل 5ليدات موصلين على التفرع(التوازي)
زودنا المجموعة بالجهد المناسب 2v عن طريق مقاومة موصولة بمصدر vcc=5v

نعلم أن كل ليد سيسحب 15mA.وبما أنهم موصلون على التفرع فإن التيار اللازم لمجموع الليدات هو 15mAX5=75mA
كيف أعرف أن هذا المصدر سيوفر التيار اللزم لتشغيل جميع الليدات ؟
وماذا لو زدنا عدد أكثر من الليدات ؟ شكرا جزيلا.

أخى
انت لا "تعرف" أو تبحث بل أنت من يصمم لذا ستجمع تيار الليدات مع تيار الميكرو مع باقى التيارات فى الدائرة ثم تصمم مصدر على الأقل مرة و نصف هذه التيارات
ملحوظة : فى السلسلة شرح لماذا من الخطأ توصيل الدايودات على التوازى و أيضا الترانزيستورات

[عصـــــام]

المشاركة الأصلية كتبت بواسطة عصـــــام

السلام عليكم
هذه دائرةلتشغيل 5ليدات موصلين على التفرع(التوازي)
زودنا المجموعة بالجهد المناسب 2v عن طريق مقاومة موصولة بمصدر vcc=5v

نعلم أن كل ليد سيسحب 15mA.وبما أنهم موصلون على التفرع فإن التيار اللازم لمجموع الليدات هو 15mAX5=75mA
كيف أعرف أن هذا المصدر سيوفر التيار اللازم لتشغيل جميع الليدات ؟
وماذا لو زدنا عدد أكثر من الليدات ؟ شكرا جزيلا.

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم
الشبكة العنكبوتية بها العديد من قوانين تسهل لك عمل ذلك بكل سهولة

السلام عليكم
شكرا جزيلا أخي محمود على الرد والمشاركة لكن سؤالي
ليس في حساب قيمة المقاومة أو التيار الذي ستسحبه الليدات ...
بل سؤاليحتي يكون واضحا أطرحه كما يلي:
هل المصدر الذي جهده 5Vمثلا يستطيع أن يمدني بالتيار اللازم لتشغيل أي ليدات مهما كان عددها؟ أعتقد أن هذا ليس صحيحا ..لذلك أسأل كيف أعرف قيمة التيار التي يمكن أن يمدني بها المصدر حتى أعرف عدد الليدات التي يمكن تشغيلها...شكرا جزيلا.

[burai nuraldaem]

اخي المجتهد عصام
كما ذكر الاستاذ ماجد انت اولا تحسب التيار الكلي للدائره ثم تبحث عن المصدر المناسب
ان كنت ستبنيه لوحدك فتستطيع ان تحصل علي ما تريد من التيار في حدود المكونات
اما ان كان المصدر موجود سلفا فمن خواصه تدرك التيار الاقصي الذي يمكن ان يمده بدون ان يتلف
بعض الاجهزه ليس بها محدد تيار وانت تدرك ان تيارها الاقصي 1 امبير مثلا لكن تستطيع ان تسحب منها 4 امبير وتتلف _ وانت تدرك ذلك سلفا _
البطاريات مثلا بها السعه المعروفه بصوره امبير ساعه
ان لم تجد بيانات الجا للمقارنه , استخدم الخبره المتاحه
بالتوفيق

[عصـــــام]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

اخي المجتهد عصام
كما ذكر الاستاذ ماجد انت اولا تحسب التيار الكلي للدائره ثم تبحث عن المصدر المناسب
ان كنت ستبنيه لوحدك فتستطيع ان تحصل علي ما تريد من التيار في حدود المكونات
اما ان كان المصدر موجود سلفا فمن خواصه تدرك التيار الاقصي الذي يمكن ان يمده بدون ان يتلف
بالتوفيق

السلام عليكم
زادك الله نورا أخي برعي نور الدائم
لقد فهمت سؤالي وفهمت إجابتك شكرا لك...

[عصـــــام]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
انت لا "تعرف" أو تبحث بل أنت من يصمم لذا ستجمع تيار الليدات مع تيار الميكرو مع باقى التيارات فى الدائرة ثم تصمم مصدر على الأقل مرة و نصف هذه التيارات
ملحوظة : فى السلسلة شرح لماذا من الخطأ توصيل الدايودات على التوازى و أيضا الترانزيستورات

السلام عليكم
وصلت الفكرة أستاذي الكريم
فإما أن أجد مصدرا للتيار يزود دائرتي بما يلزمها أو أصمم لها مصدرا...تحياتي القلبية

[burai nuraldaem]

المشاركة الأصلية كتبت بواسطة عصـــــام

السلام عليكم
زادك الله نورا أخي برعي نور الدائم
لقد فهمت سؤالي وفهمت إجابتك شكرا لك...

جمعا امين يارب
بالتوفيق اخي
