المساعدة في دائرة حساس الحركة

[majidye]

اخواني المهندسين المحترمين
طابت اياكم
ارجو ان تساعدوني في دائرة حساس للحركة ولكن بشرط مداها لايقل عن 10 متر .
ولك فائق الاحترام والتقدير

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة majidye

اخواني المهندسين المحترمين
طابت اياكم
ارجو ان تساعدوني في دائرة حساس للحركة ولكن بشرط مداها لايقل عن 10 متر .
ولك فائق الاحترام والتقدير

السلام عليكم ورحمة الله وبركاته
اخى الكريم
اليك دائرة بسيطة كنت قد نفذتها منذ فترة طويلة وهى تعتمد على حساس PIR وهذه هى الدائرة

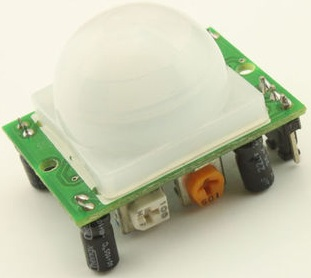

وهذا شكل الحساس PIR













وهذا شكل الحساس من الخلف وله عدد 2 مقاومة متغيرة واحدة لزمن تأخير الاشارة والمقاومة المتغيرة الاخرى للحساسية

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة majidye

اخواني المهندسين المحترمين
طابت اياكم
ارجو ان تساعدوني في دائرة حساس للحركة ولكن بشرط مداها لايقل عن 10 متر .
ولك فائق الاحترام والتقدير

مشكلة مسافه 10 متر أو أكبر فأغلب الحساسات لا يصل مداها لهذا القدر
فضلا عن عدم تحديد هل ترصد جسم ما محدد أى له خواص محددة و ثابت الموقع أم أى حركة فى هذا المدى
سيكون الأقرب استخدام اللاسلكى أو الموجات الفوق صوتية و الدائرة ليست سهلة

[majidye]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم
اليك دائرة بسيطة كنت قد نفذتها منذ فترة طويلة وهى تعتمد على حساس PIR وهذه هى الدائرة

وهذا شكل الحساس PIR












وهذا شكل الحساس من الخلف وله عدد 2 مقاومة متغيرة واحدة لزمن تأخير الاشارة والمقاومة المتغيرة الاخرى للحساسية

اشكرك يا بشمهندس ولكن بما انك نفذتها فهل يصل مداها 10 امتار وهل تتحسس فقط حركة جسم الانسان بما انها تعتمد على PIR ؟ اما انها تتاثر باي جسم يدخل مجالها ؟
وجزاكم الله خيراً

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة majidye

اشكرك يا بشمهندس ولكن بما انك نفذتها فهل يصل مداها 10 امتار وهل تتحسس فقط حركة جسم الانسان بما انها تعتمد على PIR ؟ اما انها تتاثر باي جسم يدخل مجالها ؟
وجزاكم الله خيراً

السلام عليكم ورحمة الله وبركاته
اخى الكريم

اقصى مدى مؤثر هو 7 امتار واذا حاولت الزيادة فسوف يحدث اخطاء(يعنى انها تعمل بدون شىء ) .. وتتأثر بحركة جسم الانسان .... وقدتأثرت ايضا على القطط والكلاب كما تأثرت ايضا بحركة ستارة المنزل .. لكن استخدام الموجات فوق الصوتية سيتخطى الـــ 10 امتار ... وقد نفذت دائرة موجات فوق صوتية منذ زمن بعيد ايضا ووصل المدى المؤثر لها الى 13 متر ...لكن من الممكن استخدام الاشعة تحت الحمراء بأستخدام وحدة للارسال مستقلة توضع على جانب والاخرى استقبال توضع على الجانب الاخرى ولكن بأستخدام عدسةتوضع على ليد الارسال وعدسة اخرى توضع على حساس الاستقبال لزيادة المدى ... تحياتى لك
