عندي مشكلة في نظرية التركيب ( superposition theorem )

kiingf9 · 22-03-2019, 04:58 PM

السلام عليكم ورحمة الله

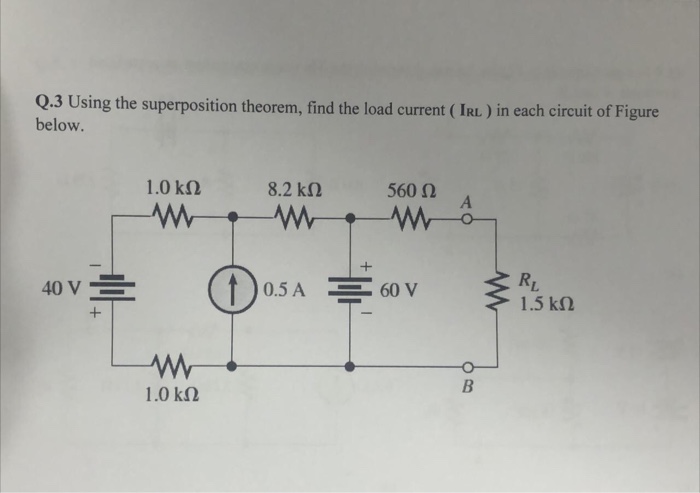

مثل ماهو واضح في العنوان عندي دائرة فيها مصدرين جهد ومصدر تيار
انا اعرف انه مصدر التيار يصير اوبن ومصدر الجهد شورت
بس الي ابغى اعرفه لو لغيت مصدر الجهد في نص الدائرة هل التيار بيكمل لباقي المقاومات ولا يروح عن طريق الشورت وشكرا

ماجد عباس محمد · 23-03-2019, 06:00 AM

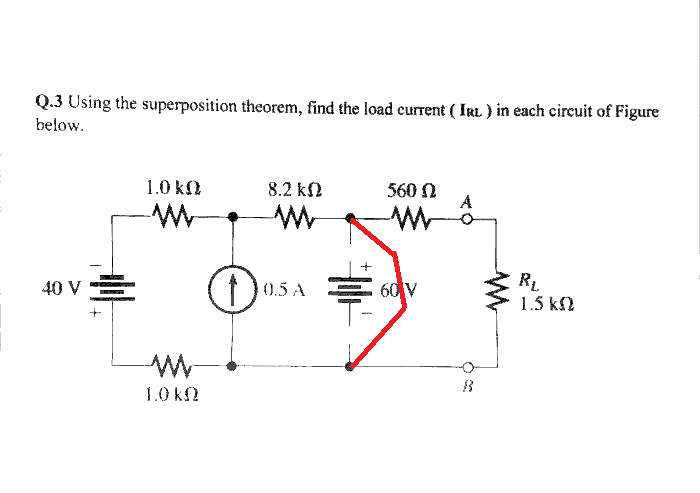

ستصبح الدائرة هكذا
ما رأيك؟!!

طبعا القصر سيمر به كل التيار ولا شيء يذهب للمقاومات 560 و RL

kiingf9 · 23-03-2019, 10:21 AM

يعني ال RL و ال560 اوم ماراح يوصلها تيار الي من مصدر واحد في الدائرة

الله يعطيك العافية

ماجد عباس محمد · 23-03-2019, 10:44 AM

نعم مصدر 60 فولت فقط
