سؤال لمهندسينا الكرام بخصوص single phase thyristor converter

[mohatvnet]

اسلام عليكم

اخواني الكرام اريد استفساركم عن مبدأ اشتغال single phase thyristor converter يعني كيف يعمل على

تحويل من تيار مستمر VDC الى تيار متردد VAC قد يصل الى 400 كيلو هيرتز وبجهود وتيار مرتفع فقط باستخدام اربع تايريستورات والغريب في الامر هو ان تايريستور

يشتغل عندما نعطيه نبضة ويضل يعمل اما في هذه دائرة يتم فصل اتنان من تايريستور ويشتغل اتنان الاخرين

وينفصل اتنان ويعملان الاخرين يعني كاننا لدينا اربع ترانزيستورات من نوع موسفيت نتحكم فيهم بتناوب في حالة FULL BRIDGE فكيف يحدت دالك

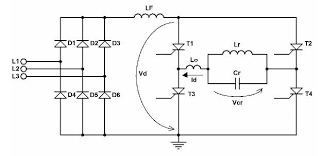

مع العلم دائرة تحتوي على مكثف و ملف على توازي يعملان كدائرة رنان (متدبدب) هذه هي صورة دائرة :

[ماجد عباس محمد]

أخى
لقد سبق لى شرح هذه الدائرة أكثر من مرة فى أكثر من سلسلة و رد
ببساطة فى البدء الأربعة ثايريستورات مغلقه

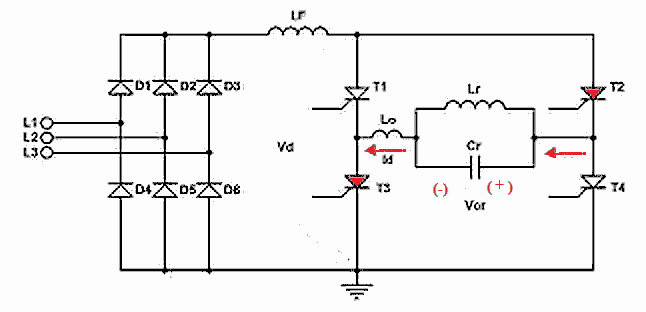

نبدأ بقدح مثلا T2,T3 هكذا

يمر التيار فى اتجاه السهم الأحمر و يشحن المكثف لقيمة الجهد كاملا حسب اتجاه الأسهم

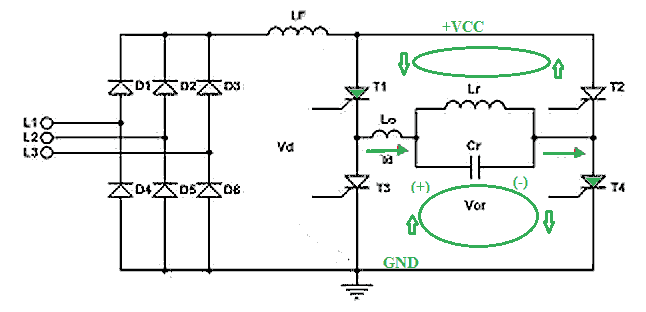

التيار يزداد فى الملفات تدريجا حتى يصل لقرب التشبع و هنا يجب أن نقدح الثايريستورين الآخرين T1,T4 فيفرغ المكثف شحنته فى الثايريستورين المفتوحين السابقين T2,T3 مسببا مرور تيار عكسى فيغلقا بينما يستمر التيار فى T1,T4


و عند ارتفاع التيار عكسيا نقدح T2,T3 لنكرر الدورة

[mohatvnet]

شكرا لك استاد ماجد على ردك وبارك الله فيك

لم تنجح تجربة على برنامج المحاكات circuit wizard هل هناك خلل في دائرة قمت بتنفيد تعليماتك

بحيت وضعت مكتف على توازي مع الملف ووضعت ملف قيمته كبيرة نسبيا لتحكم في زمن شحن الملف

يعني كما قلت لي يجب ان لايشحن الملف بشكل كامل بعد دالك نقوم باقاف تيريستورين وتشغيل اتنان الاخرين

لكن المشكلة عند تشغيل الاخرين نلاحض استمرار اشتغال اربع تايريستورات رغم اغلاق وفتح سويتش بسرعة يعني كاننا نطبق نبضات على تايريستورات

هذا رابط ملف المحكات على circuit wizard :

http://www.mediafire.com/file/k9fzqq...t_scr.cwz/file

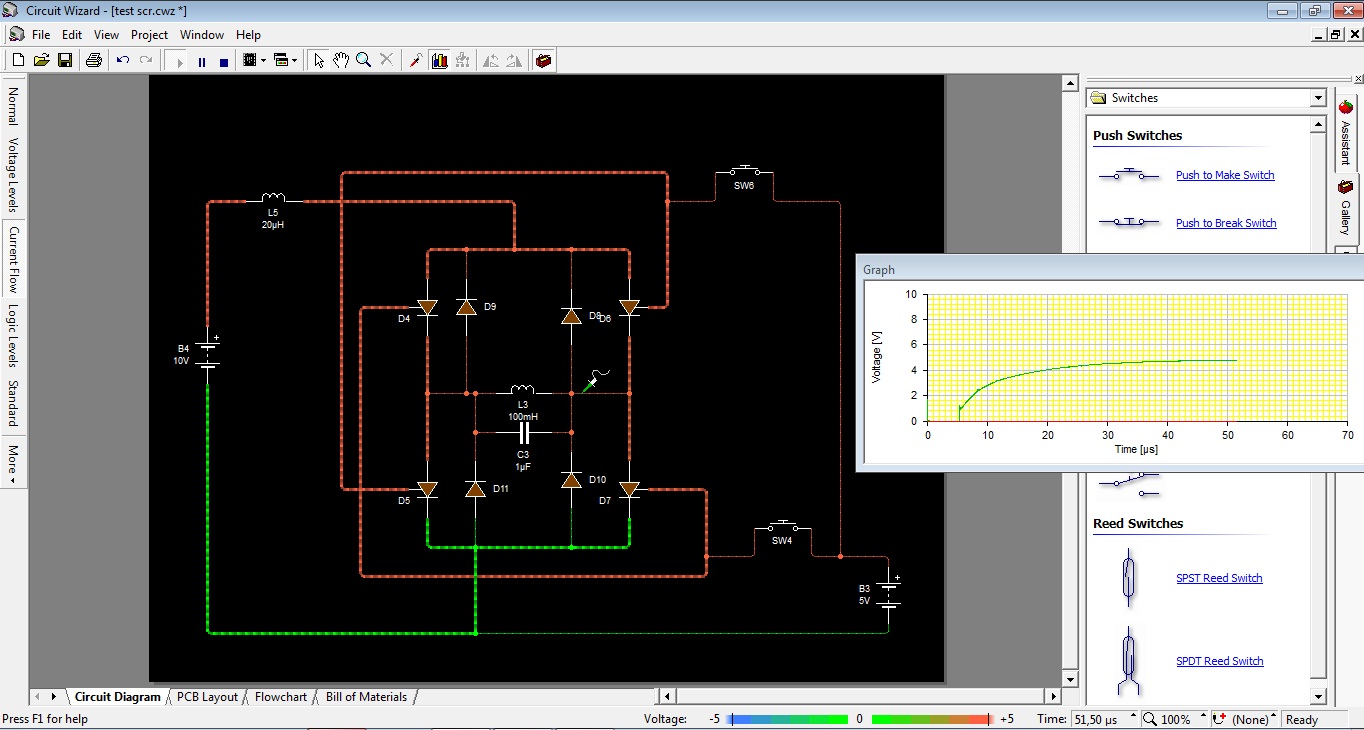

هده هي صورة برنامج المحكات توضح المشكلة :

[ماجد عباس محمد]

الدايودات تمرر التيار بدلا من الثايريستورات فلا تغلق

[mohatvnet]

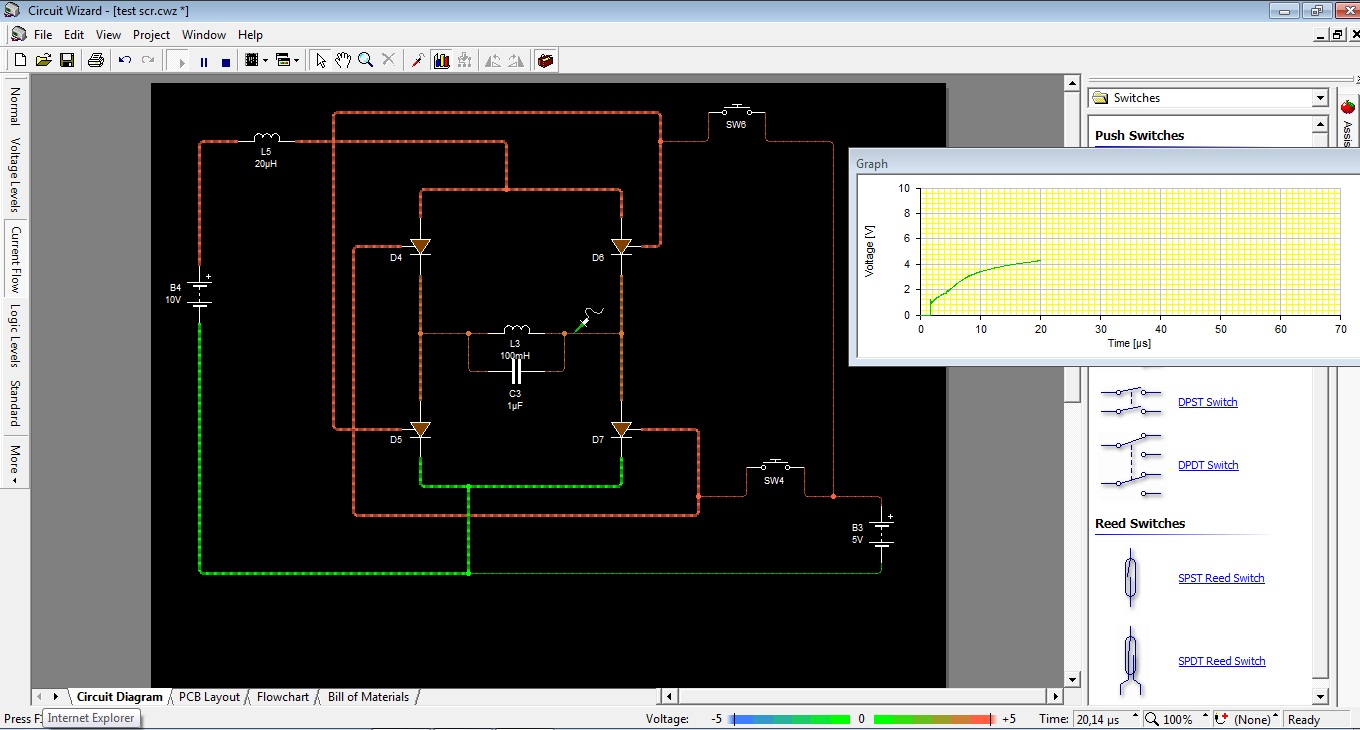

استاد ماجد ازلت دايودات الاربعة واعدت الاختبار لكن لم تعمل يعني مازال المشكل مستمر وهذه صورة المحاكات لاحض تدفق تيار من على اربع تايريستورات :

[ماجد عباس محمد]

أخى
معذرة هذه الدائرة حساسة و دقيقة ولا أدرى إن كان المحاكى يستطيع محاكاتها
المكثف يجب أن يختار بدقة لأن
سعة المكثف = الشحنة / الفولت = التيار * الزمن / الفولت = التيار المار فى الحمل * الزمن اللازم لغلق الثايرستور / الفولت
الزمن اللازم لغلق الثايريستور Circuit commutated turn-off time باسم tq فى الداتاشيت للثايريستور و لا أعلم هل المحاكى يستخدم هذه القيم أم لا فى حساباته
إن قل المكثف عن هذا الحد فلن يغلق الثايريستور و إن زاد كثيرا لن يشحن فولت كافى عليه فى زمن النبضة لكى يقوم بهذا العمل فى النبضة التالية

ثانيا لن تعمل الدائرة بقدح بأزرار لأن زمن النبضة يجب أن يكون أصغير بكثير من عرض الدورة ( أى الزمن بين نبضتين) و أكبر بقليل من الحد الكافى للقدح tgt فطالما الجهد على وصله البوابة / مهبط موجود فالثايرستور فاتح بصرف النظر.

و ثالثا لا يجوز وصل بوابتى الثايريستورين معا فكم سيكون الفولت عليهما؟؟ القدح يجب أن يكون معزولا إما بأبتو أو محول

[mohatvnet]

شكرا لك استاد ماجد على مجهودك الجبار ارجو من الله العلي القدير ان يضعها في ميزان حسناتك

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
معذرة هذه الدائرة حساسة و دقيقة ولا أدرى إن كان المحاكى يستطيع محاكاتها
المكثف يجب أن يختار بدقة لأن

لا مشكلة ان اردتني ان استعمل برنامج اخر فقط دلني على البرنامج المناسب لهدا الغرض

ثانيا لن تعمل الدائرة بقدح بأزرار لأن زمن النبضة يجب أن يكون أصغير بكثير من عرض الدورة ( أى الزمن بين نبضتين) و أكبر بقليل من الحد الكافى للقدح tgt فطالما الجهد على وصله البوابة / مهبط موجود فالثايرستور فاتح بصرف النظر.


انا قمت بتبطئ زمن في المحاكي CIRCUIT WIZARD يعني بالميكرو تانية وبتالي يمكنني تحكم في مدة نبضة


و ثالثا لا يجوز وصل بوابتى الثايريستورين معا فكم سيكون الفولت عليهما؟؟ القدح يجب أن يكون معزولا إما بأبتو أو محول

لم افهم هده نقطة هل سيقل عليهم الفولة الى نصف ؟


احمد لله بعد اضافة مقاومة 1 كيلو مع دايود على كل مداخل البوابات تايريستورات الاربعة

انحلت المشكلة نسبيا الان يمكنني تشغيل تايريستورين بتناوب بزرين لكن قبل ارتفاع الفولت لقيمة

اكتر من 10 فولت ولكن المشكلة الاولى هو في بعض الاحيان يشتغل تلات تايريستورات ويحدت تجمد لدارة

يعني يمر تيار من تلات تايريستورات وفي بعض الاحيان يشتغل اربع تايريستورات ولا يمر تيار للحمل وفي هذه الحالة

لم تعد الازرار تتحكم في تايريستورات يعني رغم ضغط بتناوب يستمرو تايريستورات الاربعة في تمرير تيار من الموجب للارضي

اما المشكلة تانية والغريبة هو ان لم نستمر في اعطاء نبضات للتايريستورين بتناوب هم يقومون بتشغيل بتناوب

يعني كل مرة يشتغل اتنان من تايريستورات من تلقاء نفسهم وبتالي يدهب تيار من ( المكتف على توازي مع الملف ) ويعود باستمرار يعني من دون ما نتدخل

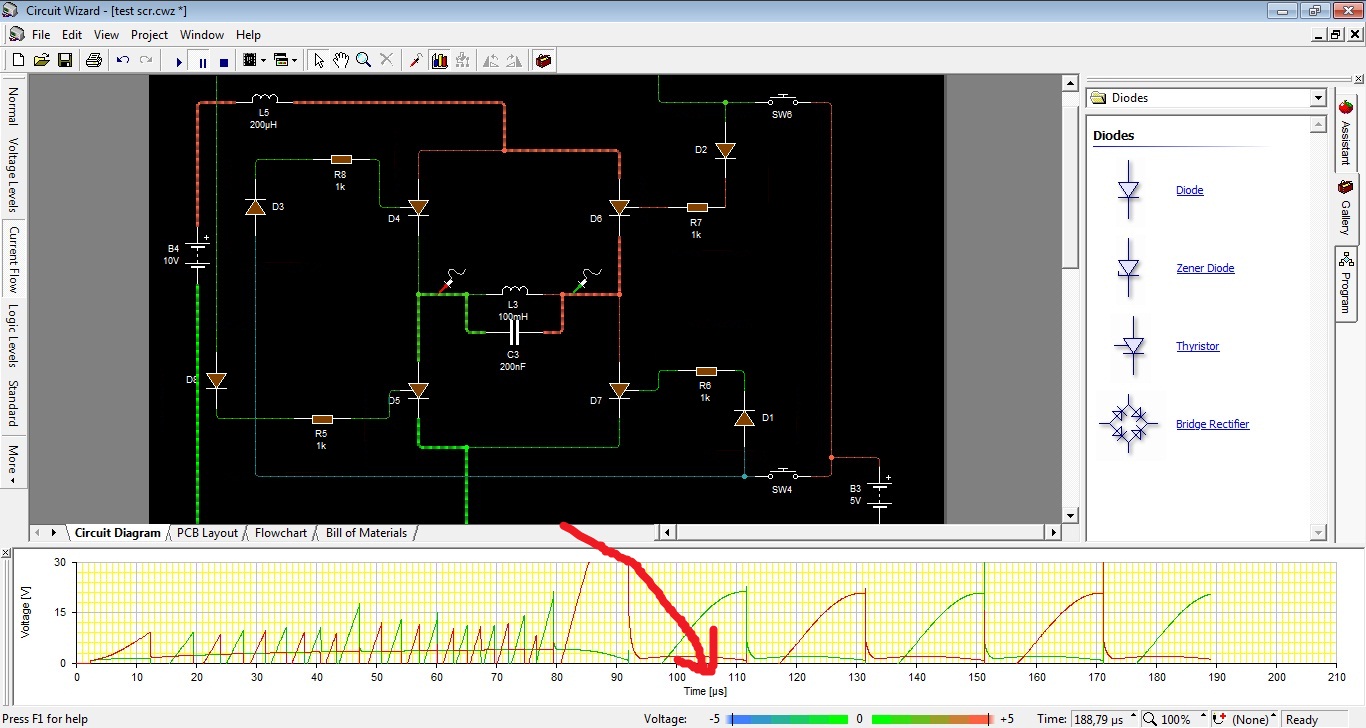

هذه صورة المحاكات تبين زمن في البرنامج بالميكرو تانية :

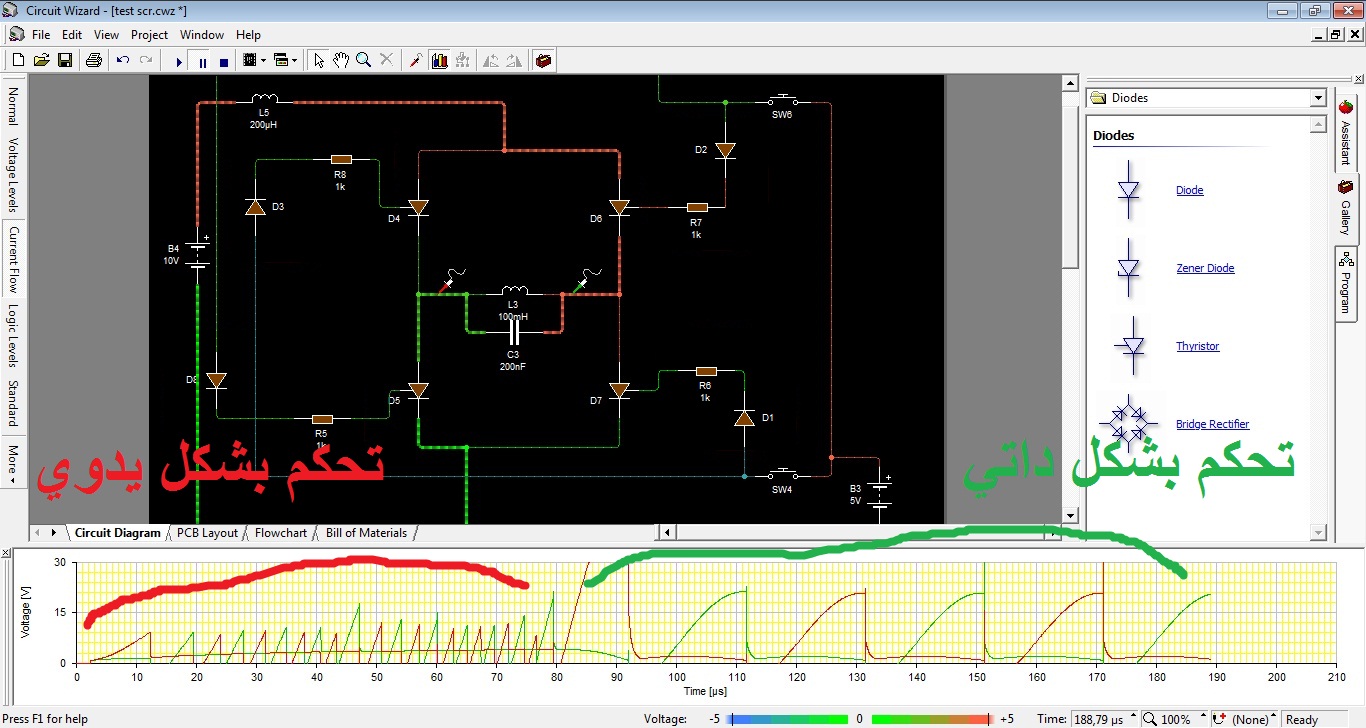

وهذه الصورة توضح المشكلة بحيت ان لم نضغط على الازرار دائرة تشتغل بشكل داتي من تلقاء نفسها وكدالك وضعت بخط احمر على المبيان يوضح عندما كنت اتحكم في دائرة بزرين من خلال نبظات :



وهذه صورة توضح دايودات والمقاومات التي حلت المشكلة نسبيا :

[ماجد عباس محمد]

عمليا هذه الدائرة لن تعمل لعدم وجود مقاومة بين البوابة والكاثود للثايريستور تضمن إغلاقه عند عدم تضبيق نبضة عليه
جرب وضع مقاومة 10ك على كل ثايرستور
