السلام عليكم

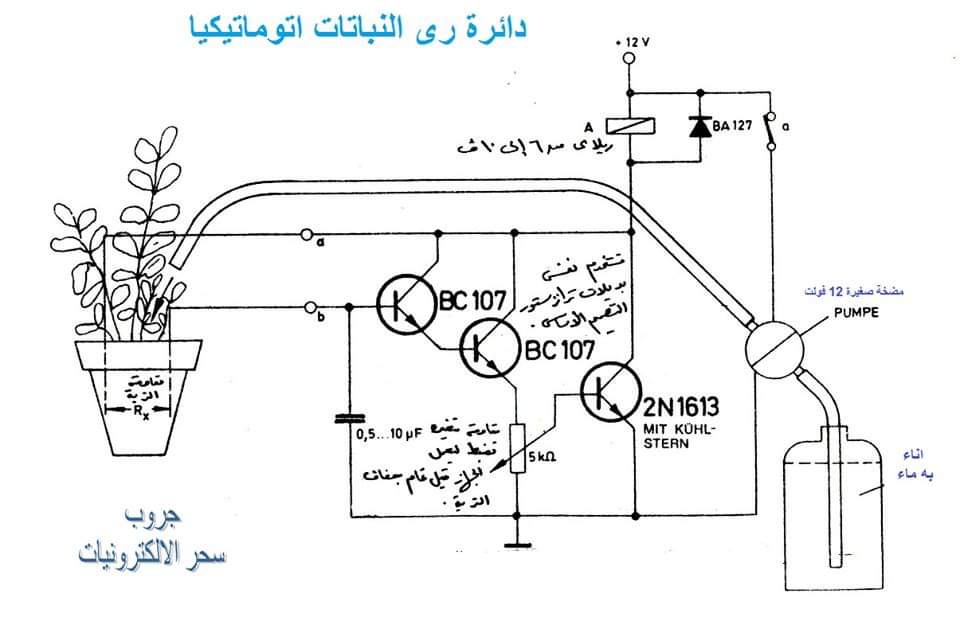

هذه الدارة لري النباتات الكترونيا
[IMG]
[/IMG]
و هذه الدارة التي صممتها تماما
و لكن الريلية لا تعمل و لا تنتقل و الجهد vce للترانزستور 13001 يظل vcc كاملا و الجهد على الريليه صفر مهما كان الجهد على قاعدته حتى لو وصل 7 او 8 فولت مع اني تاكدت ان الترانزستر غير مخروب و يعمل و اطرافه موصلة بالترتيب الصحيح
جربت الغاء المقاومة المتغيرة كليا و وصلت قاعدته بباعث الترانزستور الاخر مباشرة اشتغلت الدارة مرتين او ثلاثة ثم عادت و لم تعمل
فكرت بطريقة اخرى و اعتبرت ان الدارة بهذا الترتيب و كون الجهد للترانزستورين ماخوذ من مجمع الترانزستور 13001 فعند كون التربة موصلة سوف يتحول الترانزستورات الثلاث الى الاشباع اي كانهم قصر و تصبح الدارة بهذا الشكل
[IMG]
[/IMG]
و كان المف و المقاومة مجزئ جهد لذلك عندما لغيت المقاومة اصبح الجهد كله على الريلية و لذلك اخذت التغذية للترانزستورين من vcc مباشرة و لكن لم يتغير شيء و لم تعمل الريلية فما السبب ؟؟
دارة لري النباتات الكترونيا
