اقتباس:
المشاركة الأصلية كتبت بواسطة majidye
سلام الله عليكم اخواني المهندسين المحترمين
قمت باستخراج مستقبل اشعة تحت الحمراء من احد الرسيفرات ولكن لايوجد عليه اي كتابة تشير الى نوعه او رقمه ، فكيف اعرف رقمه و ترتيب اطرافه

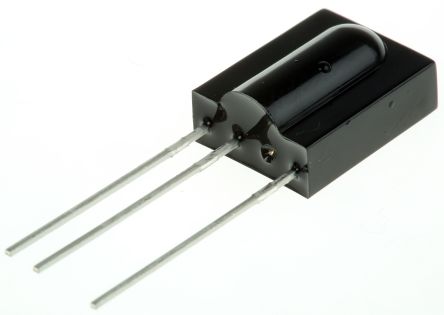

وهو يشبه تماما هذه الصورة ، مع العلم اني وجدت في النت عدة موديلات تشبه في الصورة النوع الذي معي
ولكم جزيل الشكر
|
طريقة تصنيع المتكاملات تفرض وجود دايود معكوس بين طرفى التغذية لذا بالآفو قيس بين الأطراف الثلاثة حتى تعرف طرفى التغذية اللى بينهما قياس فى اتجاه و لا قياس فى الاتجاه العكسى
قم بتوصيل التغذية 5 فولت بينهما فى الاتجاه الغكسى ألذى لا يمرر تيار حتى لا تتلف
الطرف الثالث يحتاج مقاومة حوالى 5 ك إلى 10 ك بين الطرف الثالث و الموجب
يمكن تضع مع المقاومة ليد لكى ترى الضوء يخرج أثناء الريموت
