طلب بسيط

[mohamed.k]

السلام عليكم طلب بسيط من فضلكم اريد رسم اللوحة المطبوعة لي تي دي يا 7000tda وشكرا

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة mohamed.k

السلام عليكم طلب بسيط من فضلكم اريد رسم اللوحة المطبوعة لي تي دي يا 7000tda وشكرا

السلام عليكم ورحمة الله وبركاته
اخى الكريم

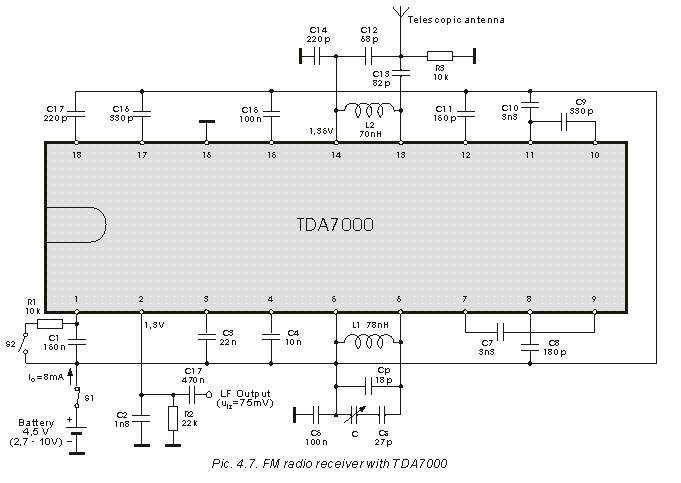

هذه المتكاملة هى لراديو FM وهى متكاملة بسيطة لانشاء راديو FM كامل وهذه الدائرة يتم الاستماع لهذا الراديو بواسطة سماعة اذن كالمستخدمة فى الموبايل واذا اردنا الاستماع بدون سماعة الاذن يتم اضافة دائرة مكبر صوت مناسبة

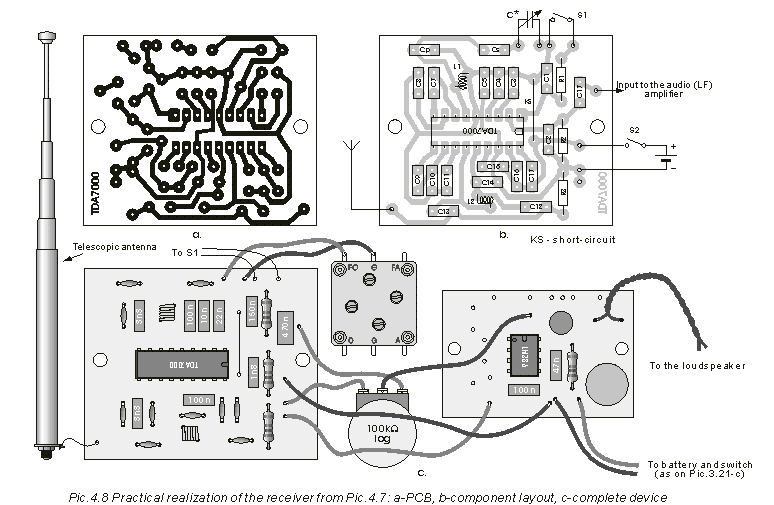

وهذه هى الـــPCB والسكرين ماسك لهذه الدائرة

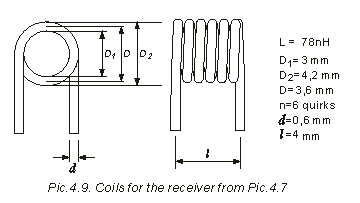

وهذه مواصفات الملف الخاص بهذه الدائرة

[mohamed.k]

بارك الله فيك اخي

[منى حسين]

بارك الله فيك اخ عريبى دائرة بسيطة وجميلة وسأنفذها ان شاء الله
