ما حل هدا الضجيج الغريب الضجيج الغريب
السلام عليكم ورحمة الله وبركاته
الرجاء اخوتى قراءة الملاحظات جيدا لكى تتم المساعدة بشكل مفصل كما عوتمونا الرجاء اخوتى فى القرية المساعدة وهى لدارة تايمر بها ريلى يشغل محرك او جرس . الدارة تشتغل بشكل جيد جدا ولاكن عندما يتم توصيل جرس طنان كبير او محرك وياتى وقت تشغيلة المبرمج له يشتغل بالزمن المطلوب منه بشكل جيد جدا وهو حوالى 10 ثوانى حسب المطلوب ولاكن عندما تنتهى فترة العشرة ثوانى المطلوبة تقف كل اارقام الساعة الالكترونية يعنى تقف الثوانى ولم تعد تشتغل الساعة الا ادا قمت بتعديل الساعة من الازرار الموجودة لتعديل الوقت للساعة ؟؟ على العموم التايمر هدا يشتغل على كل شى يتم توصيله به بشكل جيد ولاكن الا المحركات او الجرس المدرسى لانه اعتقد جرس به هزاز .. ملاحظة الدارة تشتغل عن طريق محول(باور) خارجى 12 فولت 2 امبير ويمر على المنظم 7805 ولاكن كل الدارة والتى بها 14 سفن سيجمنت وريلى 5فولت 10 امبير وحساس لدرجة الحرارة LM35 كل هده القطع محملة على منظم الجهد 7805 والمنظم ركبت له مبرد قطعة المونيم ومع هدا توجد به حرارة .. الاخوة الاعضاء الخبراء هل المشكل التى تحصل عندى هى مشكلة ضجيج علما انها تحصل فى تشغيل المحركات فقط حسب ملاحظتى او هل المشكل فى الحمل اى كثر الاشياء التى ركبتها على منظم الجهد 7805 ؟؟ فى رايكم هل الغى منظم الجهد 7805 ويتم تركيب باور خارجى 5 فولت 2 امبير مباشرا وهكدا نضمن تغدية المعالج ب 5 فولت وبقية القطع بامبير جيد وفولت جيد وبدون حرارة ... هدا فى حالة ان المشكل من الحمل الزايد ودرجة الحرارة على منظم الجهد؟؟ امافى حالة ان الدارة بها ضجيج . هل استطيع تركيب كونتاكتور خارجى تلامساته يتم توصيلها على المحرك او الجرس وملفه مع ريلى التايمر فى هده الحالة هل اعتبر انى بعدت الضجيج اما لا ؟؟؟؟ تانيا ادا قمت بتركيب موديول ريلى به عازل ضوئى فوتوكوبلر هل ينفع ام لا وادا تم تركيبه كيف يتم عزل الارضى عن المعالج لانه نفس الارضى موجد للدارة كلها؟؟ الرجاء من الاخوة قراءة الملاحظات جيدا والمساعدة لان هده المشكلة حيرتنى كتيرة واول مرة يحصل معى ضجيج فى دارة ؟؟وسبب لى خسارة واحراج فى هدا المنتج  والله الموف |
| اعلانات |
|
|||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
|
||||||
|
السلام عليكم ورحمه الله
|
|
|||||
|
السلام عليكم ورحمة الله وبركاته

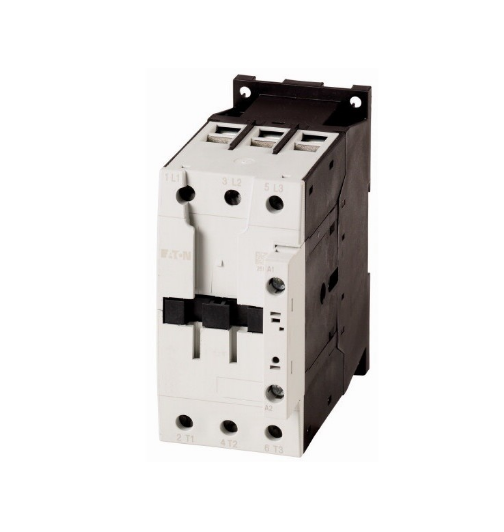

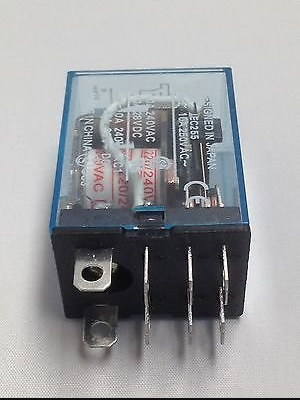

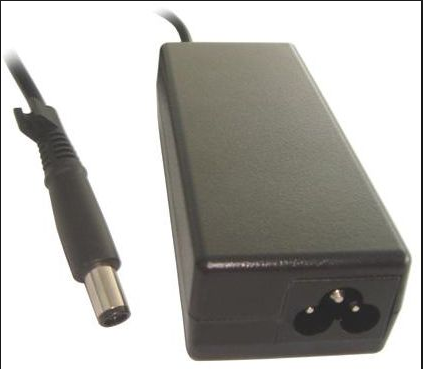

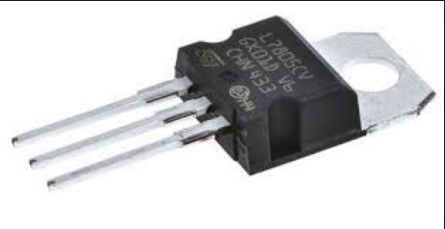

بارك الله فيك اخى عبدالله حجازى على الرد والنصيحة ولاكن انا اريد ان استشيركم فى انى قررت ان الغى منظم الجهد 7805 واركب محول باور خارجى 5v 2A  هكدا نضمن عدم السخونة ونضمن شغل الميكروكنترولر بشغل جيد ثانيا اركب على الجرس الكبير والدى يسبب الضجيج كونتاكتور او ريلى دو ملف 220V   يشتغل عن طريق امر من الريلى المركب فى الدارة .. يعنى يعطى امر لتشغيل ملف الكونتاكتور وهكدا يبقا الجرس معزول عن الدارة ..فما رايكم فى هده الطريقة هل يبتعد الضجيج ويختفى ام يبقا كل شى على ماهو عليه وكانى لم افعل شيا ..والله الموفق |
|
||||||
|
أخي راعي في تصميمك ان يبتعد الراليه عن الميكرو وايضا استخدم مكثف ترشيح علي طرفين الراليه بدلا من استخدام موحد ايضا حاول ان تبعد مسارات المفاتيح و أي اطراف مهيئه ك دخل في الميكرو ابعدها عن خطوط مسارات التغذيه وتجنب عبورها من جانب اي ملف حثي في البورده ايضا استخدم ملف بالتوالي مع دخول منظم الجهد وطرف الموجب من مصدر التغذيه وايضا استخدم ملف اخر واربطه بالتواي مع خرج المنظم ايضاا شارك الكود والدائره هنا ربما هناك شئ يسبب عدم استقرار الدائره ولا تعتقد ان الموضوع هوا دائره فقط من المحتمل طريقة كتابة الكود تسبب المشاكل عند تنفيذ المشروع وهذا لا يظهر في برامج المحكاة وخير دليل هوا الواقع بالنسبه لربط الميكرو علي محول 5 فولت صحيح ان الميكرو سيسحب ما يحتاجه من امبير ولكن تخيل لو حدث قصر علي احد اطراف الميكرو او اختيار مقاومه خاطئه من مقاومات السحب لأسفل أو لأعلي وهي اللتي نستخدمها مع السويتشات مع وجود هذا التيار الكبير فهناك خطر علي الميكرو من الممكن ان تفقد البن اللتي تعرضت للشورط او تفقد البورت بالكمل والأخطر ان تفقد الميكرو نفسه لأن لا هزار مع تيار يفوق اضعاف اضعاف ما يحتاجه الميكرو وأخيراا أخي ادعولك للنظر وكسب الخبرات من تصاميم الأخرين افتح أي جهاز يكون به ميكرو ولاحظ كيف يتم التصميم الصحيح بالتوفيق اخي التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 07-04-2019 الساعة 01:43 AM |
