بحث عن بديل

Bahaa599599 · 05-04-2019, 12:43 PM

السلام عليكم

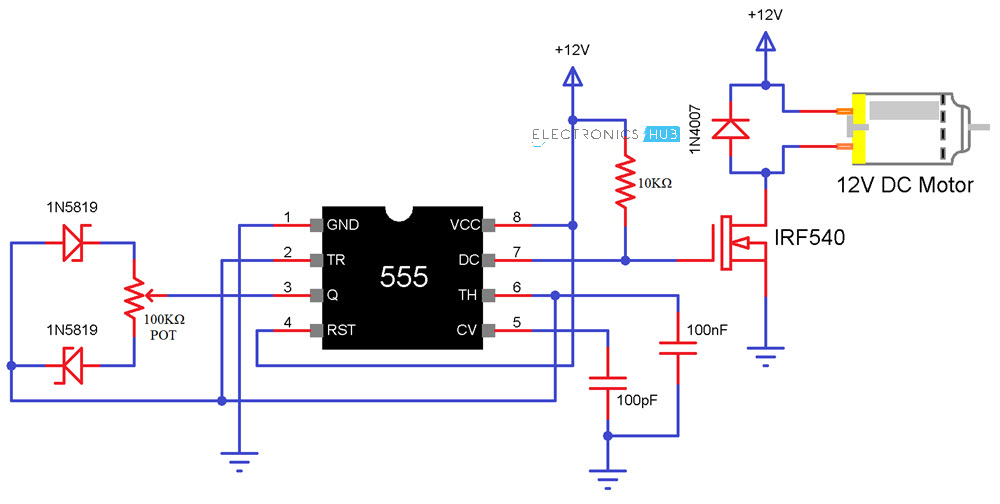

اريد بديل دايود 1n5819
للدائرة الموضحة
وما سبب استخدام هذا الديود عن غيره ؟؟

zeid25 · 05-04-2019, 07:12 PM

SCHOTTKY BARRIER RECTIFIERS 1 AMPERE 20, 30 and 40 VOLTS
بالتالي يمكنك وضع اي ديود سريع له مواصفات مشابهة

Bahaa599599 · 05-04-2019, 07:53 PM

مشكور استاذ
لقد نفذت الدائرة كاملا
لكن هل يمكن زيادة الحساسية لها

عريبى محمود · 05-04-2019, 10:01 PM

السلام عليكم ورحمة الله وبركاته
اخى الكريم

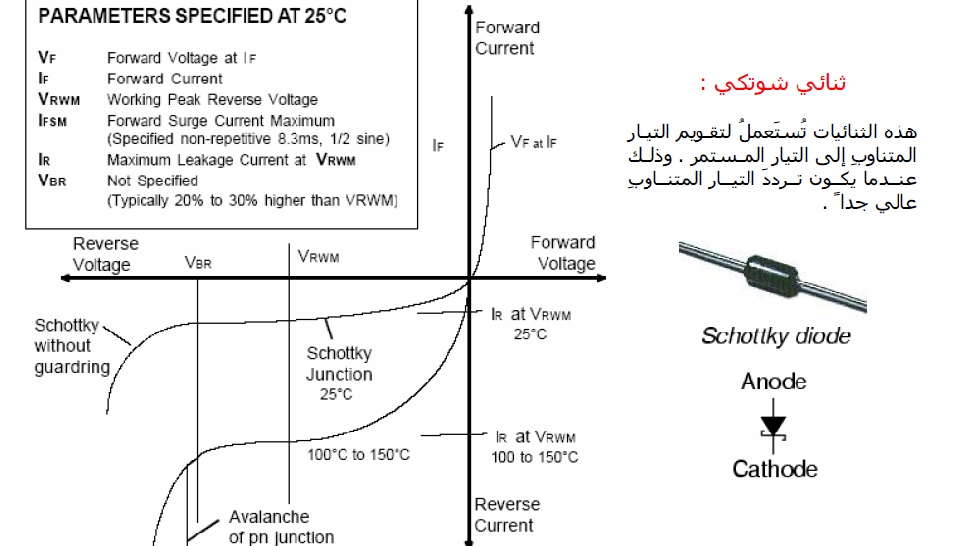

هذا الديود يسمى شوتكى ويمتاز هذا الدايود بسرعة الفتح والغلق اى يقوم بتوحيد التيار من متردد الى مستمر اذا كان التردد كبيرا ويتوفر هذا الديود فى وحدة تغذية الكمبيوتر بكثرة واليك وصف لهذ الديود

ماجد عباس محمد · 06-04-2019, 04:14 AM

إضافة لما ذكره الإخوة الأفاضل من استخدامات الشوتكى أنه ذو فولت أقل من الدايود العادى حيث العادى 0.7 إلى 1.1 فولت بينما الشوتكى من 0.3 إلى 0.6 فولت وهو هنا ليزيد مدى الترددات قليلا وهو يمكن تعويضه باستخدام مقاومة متغيرة أكبر قليلا
أما التردد هنا تقريبا = 0.72 مقسوما على R*C
فهذه الدائرة تعمل حوالى75 ذ/ث ولذا فلا حاجة لاستخدام دايود تردد عالى و نظرا لأن التغذية 12 فولت فأيضا أثر فرق الفولت صغير
يمكنك استخدام أى دايود مثل 1N4148 أو حتى 1N4007

Bahaa599599 · 06-04-2019, 01:12 PM

مشكور
كما ذكرت لقد نفذت الدائرة وكل شئ تمام
لكن هل من الممكن زيادة الحساسية للدائرة

ماجد عباس محمد · 06-04-2019, 01:31 PM

معذرة ماذا تقصد بحساسية الدائرة ؟

Bahaa599599 · 06-04-2019, 02:08 PM

لقد شغلت موتور عليها عند تغيير قيمة المقاومة المتغيرة
بعد تحريكها الى ربعها تتغير سرعة المحرك
اي ان السرعة لا تتغير مع كل حركة صغيرة
