اريد تطبيق علي مستقبل RF ريموت موجات الراديو

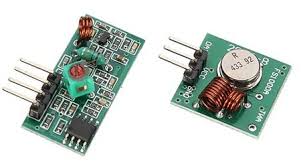

السلام عليكم ورحمه الله امتلك هذا المستقبل لموجات RF   ولاحظت في جميع الشروحات الموجوده علي الأنترنيت ان هذا الريسيفر يعمل تقريباا علي جميع ريموتات ال RF ولكن كل ريموت يعتمد علي شفرة ارسال ولاحظت ايضااا أن خروج الداتا من هذا المستقبل تكون اشارة تماثليه .. وانا الأن بصدد تنفيذ مشروع تحكم عن بعد بستخدام ريموت RF مثل ريموت السياره وما شابه وامتلك ايضاا ريموت RF يعمل بتردد 433Mhz .. واريد معرفه اليه عمل هذا المستقبل هل لكل مفتاح في الريموت تردد أو قيمه معينه يستقبلها الريسيفر RF ويخرجها علي شكل فولت متغير .. يذداد ويقل علي حسب التردد المرسل .. وكيف استطيع تحديد كل مفتاح وصلت لوحه المستقبل RF بجهد 5 فولت واجريت بعض القياسات علي بين الخرج بعد الضغط علي الريموت الاحظ خروج 5 فولت ويصعد الجهد ويحبط وانا مستمر بالضغط علي زر الريموت فكيف استطيع معرفه الجهد الخارج من المستقبل لكي اتعامل معه في كتابة البرنامج علي الميكرو كنت اظن ان خرج هذا المستقبل RF هوا ديجيتال ولكن لاحظت ان كل التطبيقات المستخدمه مع هذا المستقبل تستخدم طرف ADC للقرأه التماثليه .. ارجو ممن لديه معلومه حول اليه عمل هذا المستقبل وكيف نستطع التفرقه بين ترددات الأربع ازرار في الريموت ان يتفضل بشرحها وشكرااا جزيلا |
| اعلانات |
|
||||||
السلام عليكم ورحمة الله مبركاته

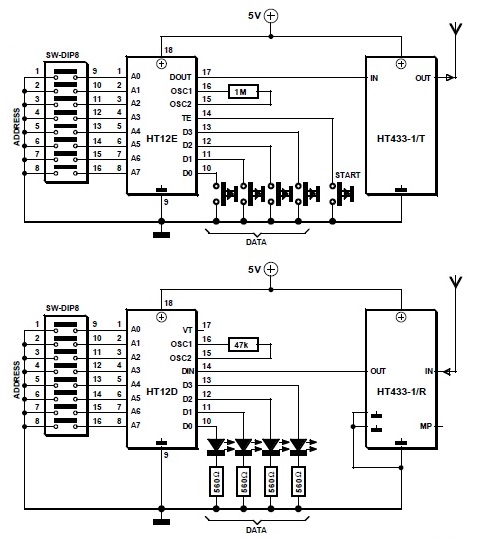

اخى الغالى عبد الله هذا النظام على الوجه المعروض من حضرتك يتم تم التحكم به انالوج يعنى عند الضغط على زر فى الارسال يخرج 5 فولت تقريبا ( يعنى ارسال فقط واستقبال فقط بدون تحميل اى اشارة ) اما لتلبية طلبك بتشفير كل زر عند الضغط عليه يخرج اشارة من الطرف المستقبل دون غيره فلا بد من تشفير كل زر من ازرار الارسال بحيث لا يعمل طرف الاستقبال الا الطرف المراد تشغيله ..... ولتوضيح ذلك هناك طرق متعددة للتشفير اما باستخدام البيك او باستخدام متكاملات مجهزة لهذا العمل واليك تطبيق لهذا التشفير باستخدام المتكاملة HT12 E للارسال و HT12D للاستقبال  ولكى يتم التشفير يتم توصيل 8 مفاتيح للارسال واخرى للاستقبال كما بالصورة (يتم غلق ارقام مفاتيح الارسال مع غلق نفس ارقام هذه المفاتيح فى دائرة الاستقبال ) وهذه المتكاملة سواء المخصصة للارسال او الاستقبال يت تخصيص ارقام 10 - 11 - 12 - 13 من اطرافها للتحكم فأذا ضغطنا على المفتاح المتصل برقم 10 من متكاملة الارسال يضىء الليد المتصل برقم 10 من متكاملة الاسقبال فقط دون غيره ... ويطبق هذا مع ارقام 11 - 12 - 13 ايضا وبهذا يتم التحكم رقميا بهذا الفولت الخارج من متكاملة الاستقبال حيث ان الخرج سيكون 5 فولت او صفر فولت حيث يتم وضع برنامج مثل برامج المفاتيح باستخدام امر IF وفى هذه الحالة لا يتم استخدام ريموت الارسال الخاص بك بل يتم استخدام موديول الارسال والاستقبال المرفق  وفى المشاركة التالية سيتم استخدام البيك فى التشفير التعديل الأخير تم بواسطة : عريبى محمود بتاريخ 07-04-2019 الساعة 10:55 PM |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
السلام عليكم ورحمة الله وبركاته

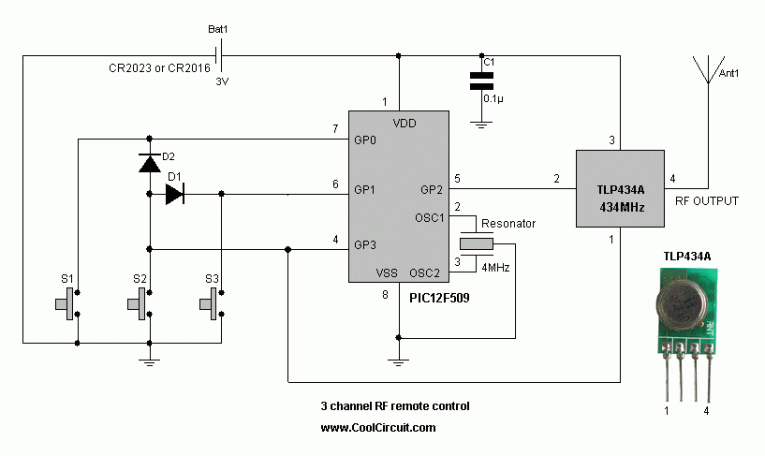

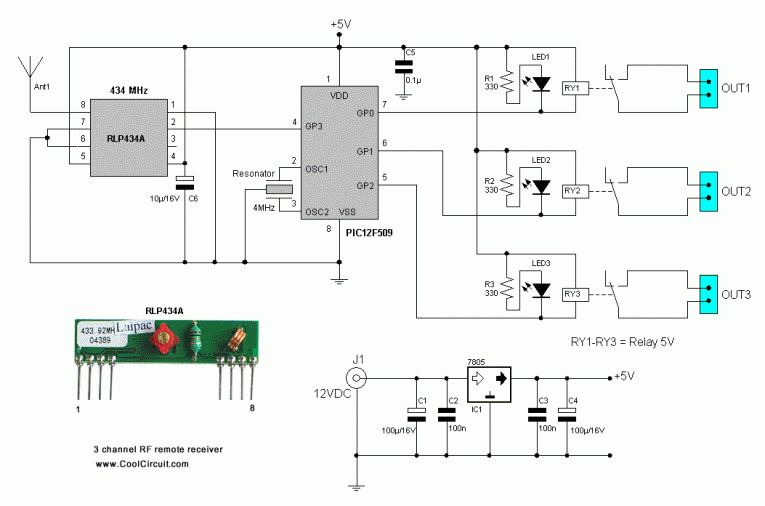

اخى الكريم عبد الله يتم استخدام البيك لتشفير الازرار وهذه الدائرة بأستخدام البيك 12f509 وهذه هى الدائرة بدون شرح دائــــــرة الارسال  دائرة الاستقبال  |
