سؤال عن مكبر العمليات

[ah-22]

السلام عليكم
لدي إشارة بحدود 120 كيوهرتز متناوبة (Vp=2.5V) اريد ان اكبرها بواسطة مكبر احادي التغذية لكن الذي يحدث انه سوف يقطع الجزء السالب من الإشارة وعند استخدام المكبر ثنائي التغذية سوف يظهر الجزء السالب وهذا لا اريده. كيف استطيع ان اكبر هذه الإشارة في مثل هذا المكبر.



https://d.top4top.net/p_1213b5euk1.png

[ماجد عباس محمد]

هل تريد مكبر عاكس ام غير عاكس؟

[ah-22]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هل تريد مكبر عاكس ام غير عاكس؟

العفو أستاذ ماجد صار عندي مشكلة برفع الصورة. رفعت الصورة من جديد والمكبر هو غير عاكس . وحتى يكون الموضوع اكثر دقة الإشارة هي التي تكون خارجة من مجزئ جهد مؤلف من مقاومة وفوتودايود وكما موضع بالصورة والجهد الناتج يكون بين (1.5mV-55mV) والتردد حوالي 120 كيلوهرتز. اريد الإشارة الخارجة من المكبر لا تحتوي جزء سالب.

[ماجد عباس محمد]

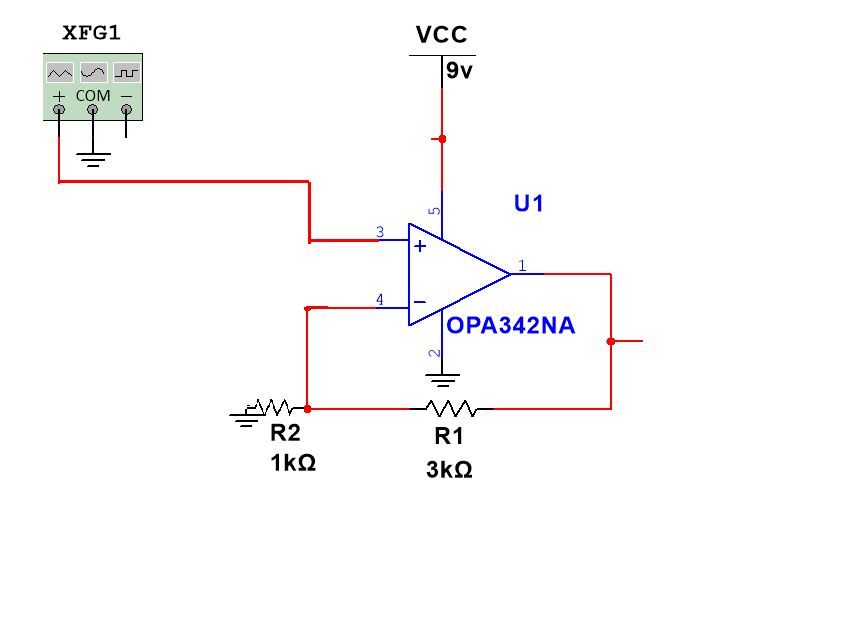

إذن الدخول متغير و موجب فقط إذن يمكنك استخدام هذه الدائرة

[ah-22]

شكرا أستاذ ماجد
اذا كانت الإشارة جيبية (تحتوي جزء سالب وجزء موجب)هل يمكن تكبير هذه الإشارة بمكبر يعمل على تغذية مفردة. هل يمكن استخدام المكبرات المعروفة (LM324 , Tl071 , OPA211) بتغذية أحادية.

[مسلم11]

نعم يمكن ذلك
ماقيمة الجهد من القمة الى نقطة الصفر التي تريد
فقط للايضاح فيما تريد هذا المضخم
هل لاختبارات مخبرية ام عملية
وهل يتواجد عندك المضخم tl071

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة ah-22

شكرا أستاذ ماجد
اذا كانت الإشارة جيبية (تحتوي جزء سالب وجزء موجب)هل يمكن تكبير هذه الإشارة بمكبر يعمل على تغذية مفردة.

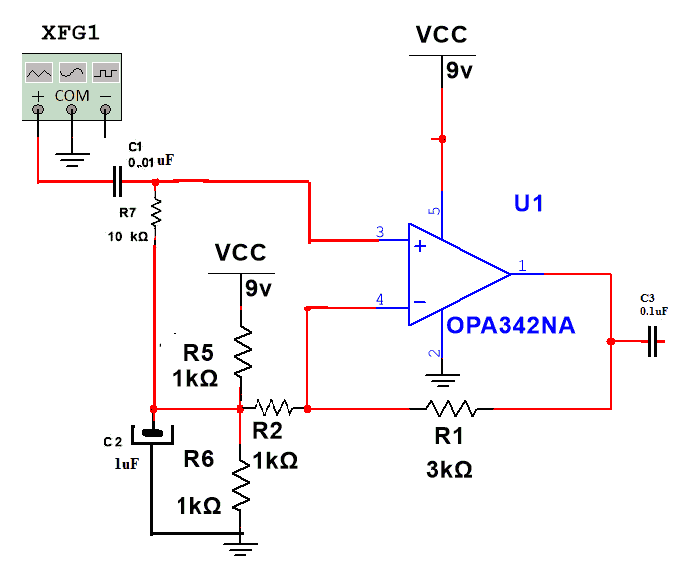

يمكن استخدام هذه الدائرة للجهود المترددة (+/- فولت)

يلاحظ هنا أن المقاومة R7 و المنكثف C1 تختار قيمتهما حسب مقاومة المصدر و سعة دخول المكبر و التردد المستخدم
المكثفC3 بحسب الحمل الذى سيغذيه الخرج
فى هذا الرابط معلومات كثيرة أخرى عن هذه الدوائر
http://www.qariya.info/vb/showthread.php?t=57372&page=6

هل يمكن استخدام المكبرات المعروفة (LM324 , Tl071 , OPA211) بتغذية أحادية.

يمكن ذلك وهو فى الرابط لكن فى حدود استجابة كل متكاملة
فلو فى الدائرة التى رفعتها لك فى الرد رقم 4 يمكن استخدام 324 و أيضا 358 بدلا من المتكاملة بالرسم لكن 741 و Tl071 و OPA211 كلها لا تصلح فهى تحتاج جهد دخول أعلى من 1.8 فولت لكى تستجيب
كل هذا مشروح فى الرابط و كيف تستخلص هذه المعلومات من الداتاشيت

[ah-22]

المشاركة الأصلية كتبت بواسطة مسلم11

نعم يمكن ذلك
ماقيمة الجهد من القمة الى نقطة الصفر التي تريد
فقط للايضاح فيما تريد هذا المضخم
هل لاختبارات مخبرية ام عملية
وهل يتواجد عندك المضخم tl071

شكرا اخي الجهد هو 2.5 فولت من القمة الى نقطة الصفر. اريده لاختبارات عملية والمضخم (TL071) يوجد عندي.
