يرجى النظر في صحة دائرة مكبر المايك هذه والتصحيح ان لزم

sskk77 · 17-05-2019, 10:03 PM

السلام عليكم ورحمة الله وبركاته

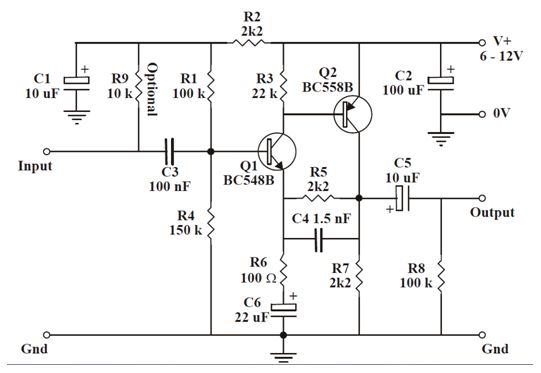

اخذت تلك الدارة من موقع القرية من موضوع تحت عنوان (( أنظمة مكبرات الصوت المرتكزة على الترانزستورات )) للأخ F.Abdelaziz
وهي تعمل بشكل ممتاز
بدلت المايك بترانزستور ضوئي للاسف الصوت مقارنة بالمايك ضعيف جدا (( الصوت مسموع واضح لكن ليس بالمستوى المطلوب ))

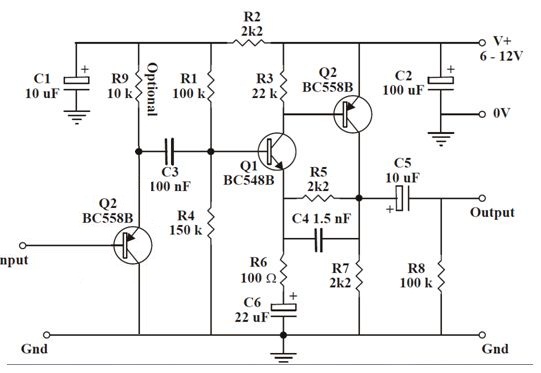

قمت بوضع ترانزستور ثالث مكان المايك ثم وصلت الترانزستور الضوئي به

كانت النتيجة ممتازة والصوت عالي وواضح ودون تشويش
لكني لست واثق من دقة ما اضفت لذا يرجى الاطلاع والتصحيح ان لزم الامر
ولكم فائق الاحترام التقدير

مسلم11 · 17-05-2019, 10:16 PM

وعليكم السلام
عفوا منك
انت تقول انك وصلت ترانزستور ضوئي اتقصد انك نقلت الصوت ضوئيا بدل الكابل النحاسي ام ماذا بالضبط ..

sskk77 · 17-05-2019, 10:18 PM

نعم اخي صحيح بالضوء
انقل اشارة رقمية بالصوت

مسلم11 · 17-05-2019, 11:59 PM

ان كانت تعمل دارتك وفق ما عدلتها فتتركها كما هي
يمكن تعديل هذه الدارة بطريقة اخرى ان تغير قيمة المكثف C3 من ١ الى ٤.٧ ميكرو وان تقوم على وصل المقاومة R6 الى السالب مباشرة وتقوم وصل المكثف C6 تفرعيا او توازي مع المقاومة R6 .
دون الحاجة الى وصل ترانزستورات اضافية
ايضا المقاومة R7 اجعلها ١ كيلو اوم .
بهذا الشكل ترتفع حساسية وقوة الدارة
يمكن ايضا تنفيذ طلبك باسلوب آخر اقوى ان اردت ذلك
بواسطة مجموعة صوت
كل التحية لك وللغالي الاخ فتح الله عبد العزيز

sskk77 · 18-05-2019, 06:32 AM

اقتباس:

ان كانت تعمل دارتك وفق ما عدلتها فتتركها كما هي
يمكن تعديل هذه الدارة بطريقة اخرى ان تغير قيمة المكثف C3 من ١ الى ٤.٧ ميكرو وان تقوم على وصل المقاومة R6 الى السالب مباشرة وتقوم وصل المكثف C6 تفرعيا او توازي مع المقاومة R6 .
دون الحاجة الى وصل ترانزستورات اضافية
ايضا المقاومة R7 اجعلها ١ كيلو اوم .
بهذا الشكل ترتفع حساسية وقوة الدارة

شكرا لك اخي العزيز مسلم11 جزاك الله عني خيرا

اقتباس:

يمكن ايضا تنفيذ طلبك باسلوب آخر اقوى ان اردت ذلك
بواسطة مجموعة صوت

بالطبع اخي العزيز اريد ان كان هناك افضل من ذلك .
هل لديك دارة مكبر اولي تعتمد على الاي سي؟

اقتباس:

كل التحية لك وللغالي الاخ فتح الله عبد العزيز

ولك اخي فائق الاحترام والتقدير

مسلم11 · 18-05-2019, 08:49 AM

حياك الله
اخي الكريم للتوضيح

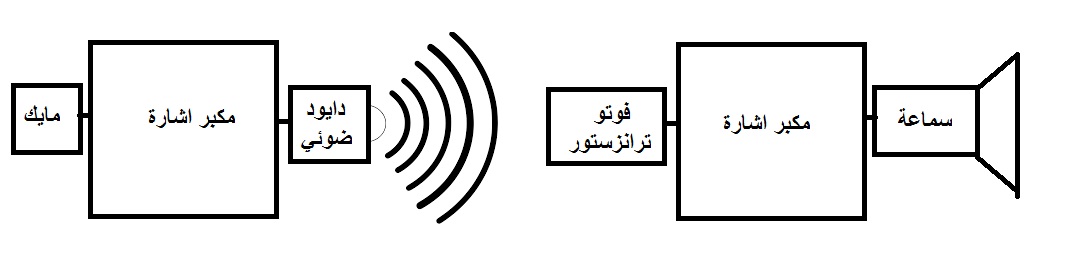

نحن لا نريد دارة تكبير اولية انما نريد مترجم يقوم على ترجمة الضوء الى اشارة كهربائية .....تمام
فقط ضع رقم الترانزستور الضوئي الذي تستخدمه ان امكن وان لم تتمكن من قرائته فلا باس نستطيع تجاوز هذه العقبة .
ماهو مصدر الاشارة :
هل هو مخرج جهاز صوتي ام من الميكرفون مباشرة

ماجد عباس محمد · 18-05-2019, 09:38 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة sskk77

السلام عليكم ورحمة الله وبركاته

قمت بوضع ترانزستور ثالث مكان المايك ثم وصلت الترانزستور الضوئي به

كانت النتيجة ممتازة والصوت عالي وواضح ودون تشويش
لكني لست واثق من دقة ما اضفت لذا يرجى الاطلاع والتصحيح ان لزم الامر
ولكم فائق الاحترام التقدير

أخى الكريم
ما قمت به صحيح 100% وهو تكبير التيار الناتج من الترانزيستور الضوئى وهو ما أضاف كسبا للدائرة و رفع الصوت
فى الداتاشيت للمكبر LM324 دائرة للتعامل مع الترانزيستور الضوئى و قد تجدها أيضا فى 358 - معروف أنهما ذات المكبر فقط عدد المكبرات فى القطعة يختلف
