ما سبب تشوه الاشارة

ah-22 · 29-05-2019, 11:50 AM

السلام عليكم
لدي الدائرة الموضحة بالصورة. حيث من المفروض ان تقوم بتكبير إشارة جيبية بتردد 100 كيلو هرتز لكن لاحظت تشوه الإشارة الخارجة من المكبر رغم اني وضعت مقاومة متغيرة للتحكم بسعة الفولتية الداخلة للمكبر وكذلك وضعت مقاومة متغيرة للتحكم بتكبير المكبر. ما هو سبب هذا التشوه وكيف يتم علاجه.

وهذه الاشارة الخارجة

ماجد عباس محمد · 30-05-2019, 11:16 AM

رجاء تحديد كيفية توصيل الطرف الغير عاكس و كم قيمة المقاومة المتغيرة؟؟

ah-22 · 31-05-2019, 08:41 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

رجاء تحديد كيفية توصيل الطرف الغير عاكس و كم قيمة المقاومة المتغيرة؟؟

ساكمل الدائرة وأرسلها أستاذ ماجد

ماجد عباس محمد · 31-05-2019, 11:05 AM

فى الإنتظار

ah-22 · 31-05-2019, 12:46 PM

هذه الدائرة الكاملة. حيث يتم يتم استقبال نوعين من التردد الأول هو التردد الحامل ويكون بحدود 100 كيلو هرتز موجة مثلثة والثاني يكون بحدود 30 كيلو هرتز موجة جيبية والمفروض ان يتم استقبال هذه الترددات بواسطة الفوتودايود والمقاومة على التوالي وبعد ذلك تمر هذه الإشارة من خلال مكبر العمليات وبعد ذلك يستخدم فلتر لامرار فقط الترددات الواطئة (30كيلوهرتز).

ماجد عباس محمد · 01-06-2019, 08:55 AM

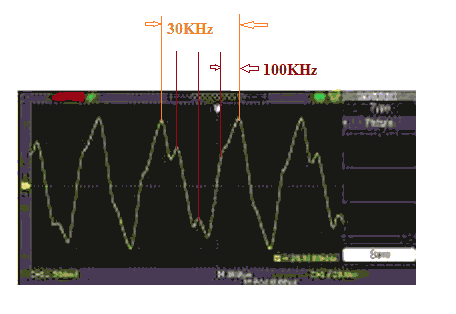

هذا ليس تشويه هذا مكون التردد 30ك هرتز مع ما بقى من 100 ك هرتز

أيضا مكثفات الربط التى تستخدمها كبيرة جدا
القانون هو
تردد القطع = 1/(2*3.14*المقاومة*السعة)
فلو المقاومة R2 بقيمة 10 ك سيكفى مكثف 300 بف لتمرير 30 ك هرتز

ah-22 · 01-06-2019, 10:08 AM

أستاذ ماجد كيف استطيع ان اتخلص من التردد 100 كيلوهرتز حيث اني استخدمت مرشح تردد واطئ (R13, C2) للتخلص من الترددات العالية ولكن يبدو انها لازالت موجودة. كيف اجعل الإشارة الخارجة بعد المكبر والمرشح الثاني هي فقط 30 كيلو هرتز. بالنسبة للمرشح الأول سوف يقوم بتمرير الإشارات العالية فهل يسمح للترددات الواطئة 30 كيلو هرتز بالمرور

سعيد عويطة · 01-06-2019, 11:27 PM

اتوقع استعمل دائرة رنين
