(دايود ليزر ) يرجى تفسير هذه النتيجة

[sskk77]

السلام عليكم
عندي دايود ليزر للاشعة تحت الحمراء
قمت بفحص النقطتين A و B فكانت نتيجة القياس دايود ثم قمت بفحص النقطتين B و C فكانت نتيجة القياس ايضا دايود
لكن عند القياس بين A و C لا يوجد توصيل لا امامي ولا خلفي
فلم استطع فهم هذا
علما ان الدايود يعمل بشكل جيد دون مشاكل
هل يوجد لدى احد منكم تفسير؟

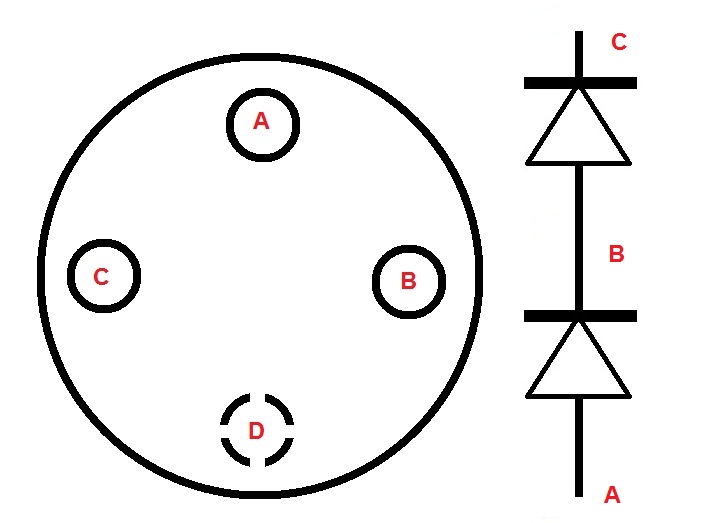

هذه صورة للتوضيح
[IMG][/IMG]
الطرف D موصول مع الجسم وليس له اي صلة بالتشغيل
لكم الشكر والتقدير

[ماجد عباس محمد]

معذرة تقول قياس دايود
هل تكرمت بذكر - كم هى القراءة بالظبط فى التوصيل الأمامى لهذا الدايود ؟

[sskk77]

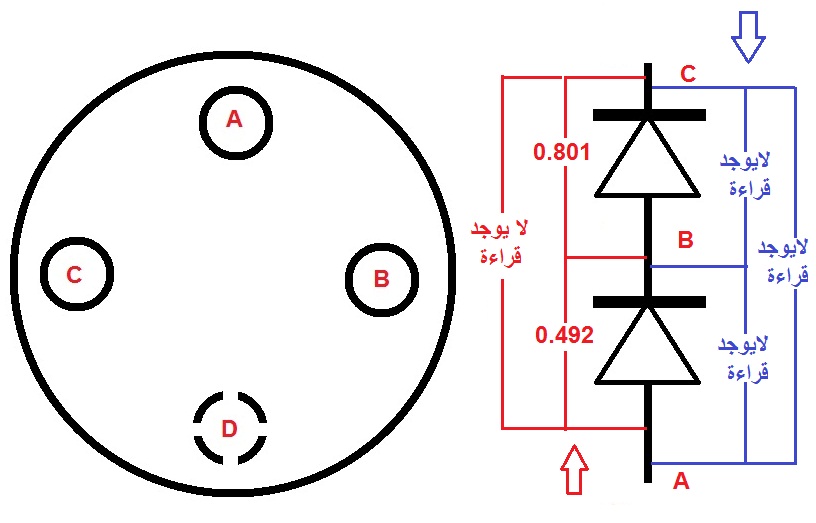

اخي العزيز ماجد الصورة التالية توضح القياسات التي حصلت عليها
[IMG][/IMG]

[عبدالله حجازى]

السلام عليكم

أخي اعتقد ان الأفوميتر هوا السبب لا تتجاهل ان الدايود يستهلك مقدار من الطاقه الماره من خلاله حسب رقمه وهنا الأثنين دايود موصلين توالي واعتقد ان تم هدر مقدار من الفولت المار وهنا لا يستجيب الأفوميتر!! والله اعلم

لقد صادفت مثل هذا الأمر وكان السبب في عدم القياس هوا الأفوميتر ...

[ماجد عباس محمد]

إضافة لما ذكره الأخ الفاضل عبد الله فربما يكون أحدهما هو دائرة تحكم فى تيار الدايود و من ثم عند القياس على الطرفين AC لا تجد فولت كافى لكى تفتح و من ثم لا يقيس الآفو شيئا
ثذكر أن الدايود الليزر ليس كالليد العادى فهو يحتاج دوائر لتشغيلة أى أن ما لديك يوظف بعض أو كل هذه المكونات بداخله
https://www.teamwavelength.com/laser...driver-basics/

[sskk77]

شكرا للاخ عبد الله نعم اخي كلامك صحيح وقد تحققت من ذلك بشكل عملي
اخي العزيز ماجد هذا الليزر لا يحتاج الى دارة اضافية فقط مقاومة وتغذية تماما كما الليد العادي وقد اختبرته بازالة ليد الريموت ووضعته محله كان يعمل بشكل ممتاز جدا الا من ناحية زاوية الاستقبال فهي ضيقة جدا جدا وهذا طبيعي
بعد تجارب تبين ان كلا الدايودين يشع عند توصيل التغذية كما انه كلاهما يقوم بالتوصيل العكسي عند اسقاط الضوء عليه ( الليد العادي يقوم بذلك بشكل بسيط لكن هنا الفرق واضح جدا )
الان انا افكر في طريقة لاستخدام هذا الليزر ارسال واستقبال في نفس الوقت
فما افضل طريقة للتحكم هنا كيف يجب وضع الدائرة لهذه العملية
طبعا اقصد التبديل بين الارسال والاستقبال مرة يكون مرسل ومرة مستقبل
الارسال والاستقبال سيكون رقمي
هل يوجد طريقة لاستخدام طرف واحد في معالج PIC للقيام بالمهمة؟
اقصد تبديل وضع الطرف بين مخرج ومدخل
( طبعا انا لا اقصد البرنامج انما اقصد الدارة التي ستعطي البيانات للمعالج في وضع الاستقبال او تاخذ منه في الارسال)
ولكم فائق الاحترام والتقدير

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة sskk77

شكرا للاخ عبد الله نعم اخي كلامك صحيح وقد تحققت من ذلك بشكل عملي
اخي العزيز ماجد هذا الليزر لا يحتاج الى دارة اضافية فقط مقاومة وتغذية تماما كما الليد العادي

أخى هذا ما يبدو لك وقد وضعت لك الرابط لكى تعلم الفرق الذى اتحدث عنه من موقع شركة منتجة وهم ذكروا أن "بعض أو كل هذه المكونات ستكون فى الليزر دايود"
حتى الآن لا يوجد دايود ليزر مثل الليد فكلمة ليزر هى اختصار
Acronym. Definition. LASER. Light Amplification by Stimulated Emission of Radiation.
أى تكبير الضوء بالانبعاث المحفز و لو قرأت تفصيلا ستجد أنه يعتمد على ترداد الإنعكاسات بين سطحين ولو تغير التيار ستتغير الطاقة ومن ثم الطول الموجى و لن يكون الإنعكاس مطابقا للطول الكموجى فلا يحدث تكبير بل تشتت و يصبح ليد عادى و ليس ليزر لذا تضاف متكاملة داخل الليزر
هذه صورة توضيحية
https://platesetters.com/extending-t...-laser-diodes/
تماما كمما لا يوجد ليد أبيض كالعادى و إنما مكون من 3 ليد أحمر و أزرق و أخضر مع متكاملة تنسيق الإضاءة أو نوع آخر من أزرق و فوق البنفسجية مع مادة فويفورية للأصفر مع متكاملة أيضا لضبط نسبة الألوان للحصول على أبيض عادى أو مائل للصفرة أو مائل للزرقة
وفى النهاية تأخذ منتج له طرفان فيسمى دايود

وقد اختبرته بازالة ليد الريموت ووضعته محله كان يعمل بشكل ممتاز جدا الا من ناحية زاوية الاستقبال فهي ضيقة جدا جدا وهذا طبيعي
بعد تجارب تبين ان كلا الدايودين يشع عند توصيل التغذية كما انه كلاهما يقوم بالتوصيل العكسي عند اسقاط الضوء عليه ( الليد العادي يقوم بذلك بشكل بسيط لكن هنا الفرق واضح جدا )

عموما شغله و قيس الفولت عليه لو كان أكبر من 1.99 فولت أصبح السبب واضح

الان انا افكر في طريقة لاستخدام هذا الليزر ارسال واستقبال في نفس الوقت
فما افضل طريقة للتحكم هنا كيف يجب وضع الدائرة لهذه العملية
طبعا اقصد التبديل بين الارسال والاستقبال مرة يكون مرسل ومرة مستقبل
الارسال والاستقبال سيكون رقمي
هل يوجد طريقة لاستخدام طرف واحد في معالج PIC للقيام بالمهمة؟
اقصد تبديل وضع الطرف بين مخرج ومدخل
( طبعا انا لا اقصد البرنامج انما اقصد الدارة التي ستعطي البيانات للمعالج في وضع الاستقبال او تاخذ منه في الارسال)
ولكم فائق الاحترام والتقدير

معذرة لماذا لا ترسم رسما بسيطا لكى يكون الأمر مفهوم؟؟

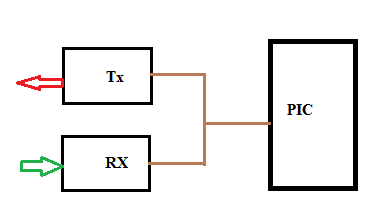

هل هذا ما تقصد

[sskk77]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى هذا ما يبدو لك وقد وضعت لك الرابط لكى تعلم الفرق الذى اتحدث عنه من موقع شركة منتجة وهم ذكروا أن "بعض أو كل هذه المكونات ستكون فى الليزر دايود"
حتى الآن لا يوجد دايود ليزر مثل الليد فكلمة ليزر هى اختصار
Acronym. Definition. LASER. Light Amplification by Stimulated Emission of Radiation.
أى تكبير الضوء بالانبعاث المحفز و لو قرأت تفصيلا ستجد أنه يعتمد على ترداد الإنعكاسات بين سطحين ولو تغير التيار ستتغير الطاقة ومن ثم الطول الموجى و لن يكون الإنعكاس مطابقا للطول الكموجى فلا يحدث تكبير بل تشتت و يصبح ليد عادى و ليس ليزر لذا تضاف متكاملة داخل الليزر
هذه صورة توضيحية
https://platesetters.com/extending-t...-laser-diodes/
تماما كمما لا يوجد ليد أبيض كالعادى و إنما مكون من 3 ليد أحمر و أزرق و أخضر مع متكاملة تنسيق الإضاءة أو نوع آخر من أزرق و فوق البنفسجية مع مادة فويفورية للأصفر مع متكاملة أيضا لضبط نسبة الألوان للحصول على أبيض عادى أو مائل للصفرة أو مائل للزرقة
وفى النهاية تأخذ منتج له طرفان فيسمى دايود


عموما شغله و قيس الفولت عليه لو كان أكبر من 1.99 فولت أصبح السبب واضح

معذرة لماذا لا ترسم رسما بسيطا لكى يكون الأمر مفهوم؟؟
هل هذا ما تقصد

نعم اخي ماجد هذا ما اقصد لكن باستخدام ليزر دايود واحد فقط
ولك فائق الاحترام والتقدير
