السلام عليكم مااسم

mohamed.k · 12-06-2019, 12:46 AM

سلام ما اسم هذه القطعة و شكرا مسبقا للجميع

ماجد عباس محمد · 12-06-2019, 06:29 AM

ها هى
https://ram-e-shop.com/product/7s-10led-g/

mohamed.k · 12-06-2019, 07:26 AM

شكرا بارك الله فيك

mohamed.k · 12-06-2019, 05:46 PM

فهل من مزيد من الشرح

عريبى محمود · 12-06-2019, 07:07 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة mohamed.k

فهل من مزيد من الشرح

السلام عليكم ورحمة الله وبركاته
اخى الكريم

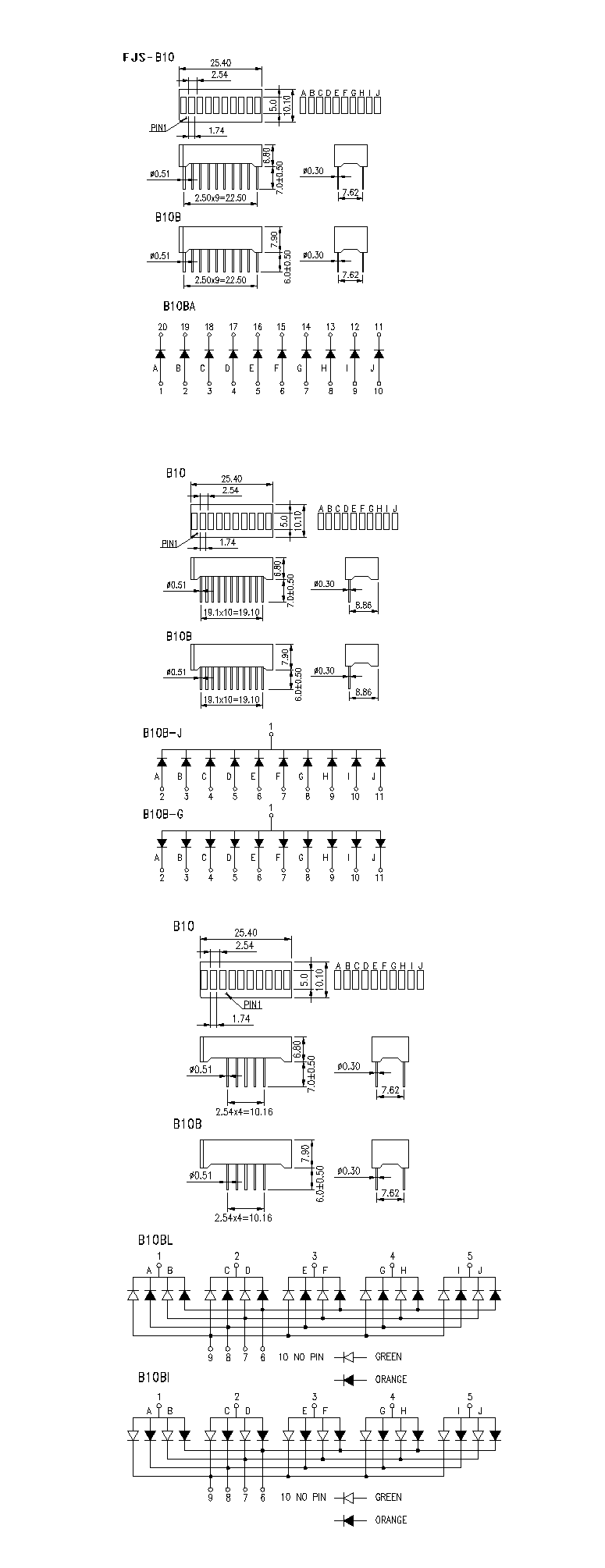

هذه قطعة الكترونية تسمى LED Array وهى عبارة عن صف ليدات منها نوع الكاثود المشترك او الانود المشترك وتتوافر ب10ليدات او 8 ليدات وغيرها فأذا كانت ذات الــ10 ليد تجد عدد اطرافها 20 واذا كانت 8 ليدات تجد عدد اطرافها 16 طراف وتتوافر منها بالوان مختلفة منها الاحمر والاخضر والاصفر وغيرها فاذا كانت من النوع الكاثود المشترك يتم ربط الطرف المشترك الكاثود بالسالب والـ 10 الاطراف الاخرى يتم ربطها بالمتكاملة او الترانزسستور
اما اذا كانت من النوع الانود المشترك يتم ربط طرف الانود المشترك بالطرف الموجب والــ 10 الاطراف الاخرى يتم ربطها بالمتكاملة او الترانزسستور
وهذه الدائرة مثل الدوائر التى تستخدم هذا المكون وهى من نوع الانود المشترك وتجد جميع اطراف الليدات متصلة ومدمجة مع بعض ومتصلة بموحب الدائرة والاطراف الاخرى متصلة باطراف المتكاملة والذى تخرج اطرافها جهد سالب هذه نبذه مختصرة عن هذا المكون

ماجد عباس محمد · 13-06-2019, 06:39 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة mohamed.k

فهل من مزيد من الشرح

لو زرت الرابط ستجد فيه رابط "مزيد من الشرح" به صور كافة الأنواع المتاحة منها 10 ليد مستقلة كما فى الصورة التى رفعتها و منها أنواع بأطراف أقل كالتى شرحها الأخ عربى و منها أيضا أكثر من لون

mohamed.k · 13-06-2019, 12:52 PM

بارك الله فيك على الشرح

mohamed.k · 13-06-2019, 12:55 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

هذه قطعة الكترونية تسمى LED Array وهى عبارة عن صف ليدات منها نوع الكاثود المشترك او الانود المشترك وتتوافر ب10ليدات او 8 ليدات وغيرها فأذا كانت ذات الــ10 ليد تجد عدد اطرافها 20 واذا كانت 8 ليدات تجد عدد اطرافها 16 طراف وتتوافر منها بالوان مختلفة منها الاحمر والاخضر والاصفر وغيرها فاذا كانت من النوع الكاثود المشترك يتم ربط الطرف المشترك الكاثود بالسالب والـ 10 الاطراف الاخرى يتم ربطها بالمتكاملة او الترانزسستور
اما اذا كانت من النوع الانود المشترك يتم ربط طرف الانود المشترك بالطرف الموجب والــ 10 الاطراف الاخرى يتم ربطها بالمتكاملة او الترانزسستور
وهذه الدائرة مثل الدوائر التى تستخدم هذا المكون وهى من نوع الانود المشترك وتجد جميع اطراف الليدات متصلة ومدمجة مع بعض ومتصلة بموحب الدائرة والاطراف الاخرى متصلة باطراف المتكاملة والذى تخرج اطرافها جهد سالب هذه نبذه مختصرة عن هذا المكون

بارك الله فيك
