مشكله في تكبير صوت انتركم

[nour55555]

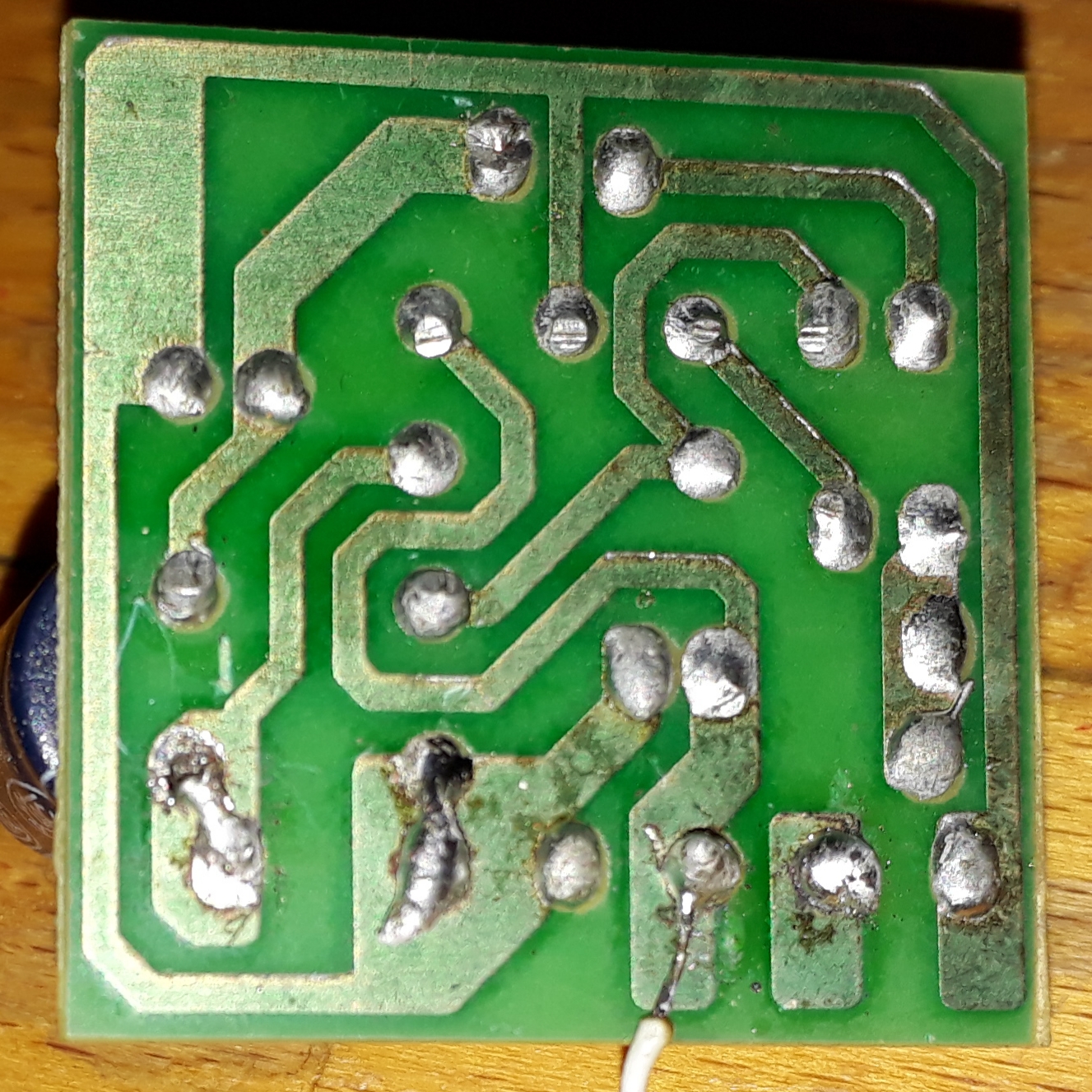

احضرت دائره 2003 لتكبير صوت سماعه انتركم ولكن المشكله في ان الصوت عالي جدا وبه صفير في وضع التحدث وعند إغلاق السماعه توجد زنه في السماعه الخارجيه

[ماجد عباس محمد]

معذرة بدون دوائر يصعب الحكم

ربما الانتركم به وسيلة رفع الصوت

غير معروف أيضاً كيف وصلت 2003 مع الجهاز الفني ولا من أين تغذيته!

رجاء رسم وليس شرح

[مسلم11]

يارجل مابالك لهذا الاسراف
الانتركوم لا يحتاج لتلك الاستطاعة احضر lm386 افضل وارخص .
ان كنت تريدها فغير المكثف امام المجموعة الذي بين الخرج والطرف رقم ٢ من ٤٧٠ ميكرو الى ١٠ ميكرو وخفف التغذية و احسن ترشيح التغذية فالزنة التي تسمع تخبرك بان دارة التغذية غير صحيحة .
وبالنسبة للصفرة اجعل الميكرفون متقدم عن السماعة او اثقب له واخرجه خارج صندوق الجهاز
اخي ماجد اعتقد انها كما بالرسم بالداتا شيت خاصتها فقد تابعت خطوط الدارة المرفقة من الاخ ورايت انها متوافقة مع الرسم الاصلي بالداتا شيت.

[nour55555]

المشاركة الأصلية كتبت بواسطة مسلم11

يارجل مابالك لهذا الاسراف
الانتركوم لا يحتاج لتلك الاستطاعة احضر lm386 افضل وارخص .
ان كنت تريدها فغير المكثف امام المجموعة الذي بين الخرج والطرف رقم ٢ من ٤٧٠ ميكرو الى ١٠ ميكرو وخفف التغذية و احسن ترشيح التغذية فالزنة التي تسمع تخبرك بان دارة التغذية غير صحيحة .
وبالنسبة للصفرة اجعل الميكرفون متقدم عن السماعة او اثقب له واخرجه خارج صندوق الجهاز
اخي ماجد اعتقد انها كما بالرسم بالداتا شيت خاصتها فقد تابعت خطوط الدارة المرفقة من الاخ ورايت انها متوافقة مع الرسم الاصلي بالداتا شيت.

هل القطعه lm386
ماوظيفتها رفع الصوت

[عبدالله حجازى]

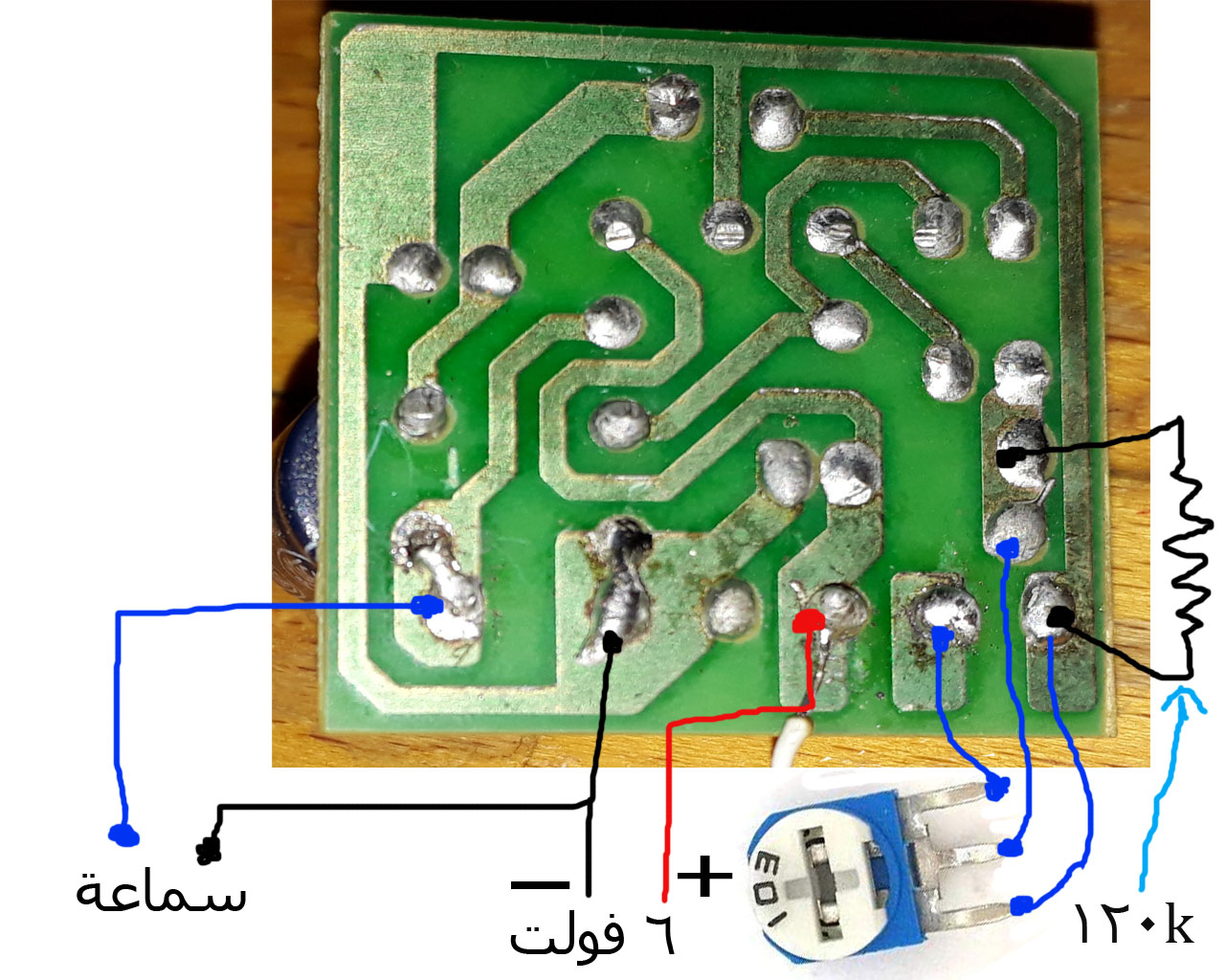

اخي تفضل هذة الصورة للمساعدة





كما بالصورة لتقليل الزنه في غياب الإشارة الصوتيه ركب مقاومه 120 كيلو بين الأرضي ومنتصف طرف المقاومة المتغيرة كما موضح بالصورة
