عطل صورة تلفاز كيترون

[يحيى2زكريا]

السلام عليكم
لدي تلفاز نوعه كيترون شاشة 21
الشاسيه E/RSAG7.820.412A
المتكاملات
TDA9381ps/N3/3
HEF4052BP
24LC08B
AN7522N
AN5522
5Q0765RT
TDA9859

جهود الشوبر على الترتيب
12.5V 10.8V 26.7V 15.6V 110V
جهد 180 موجود على عنق الشاشة
الجهد على G2موجود وقيمته 342V
العطل كالتالي :
التلفاز يعمل لكن الشاشة لاتضيء ولمبة البيان لا تضيء قمت بتغيير ضبط الشاشة من اسفل البوط فظهرت الشاشة كما هو مبين في الصورة من دون أن تظهر الصورة على الشاشة
أرجو المساعدة ولكم جزيل الشكر
ملاحظة ما يظهر على الشاشة فقط الخطوط واللون الأزرق أما ما يبدو من خيال عليها فهو انعكاس لظلي اثناء التقاط الصورة

[حميد شهيد]

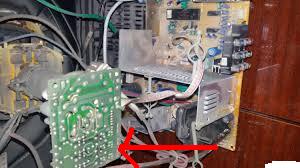

علكم سلام ورحمت الله أفحص ترانجستورات مسؤلة عن الوان في لوحت التي في عنق شاشة

[يحيى2زكريا]

السلام عليكم الترانزستورات المسؤلة عن الألوان سليمة وليس بها أي عيب تأكدت منها

[حميد شهيد]

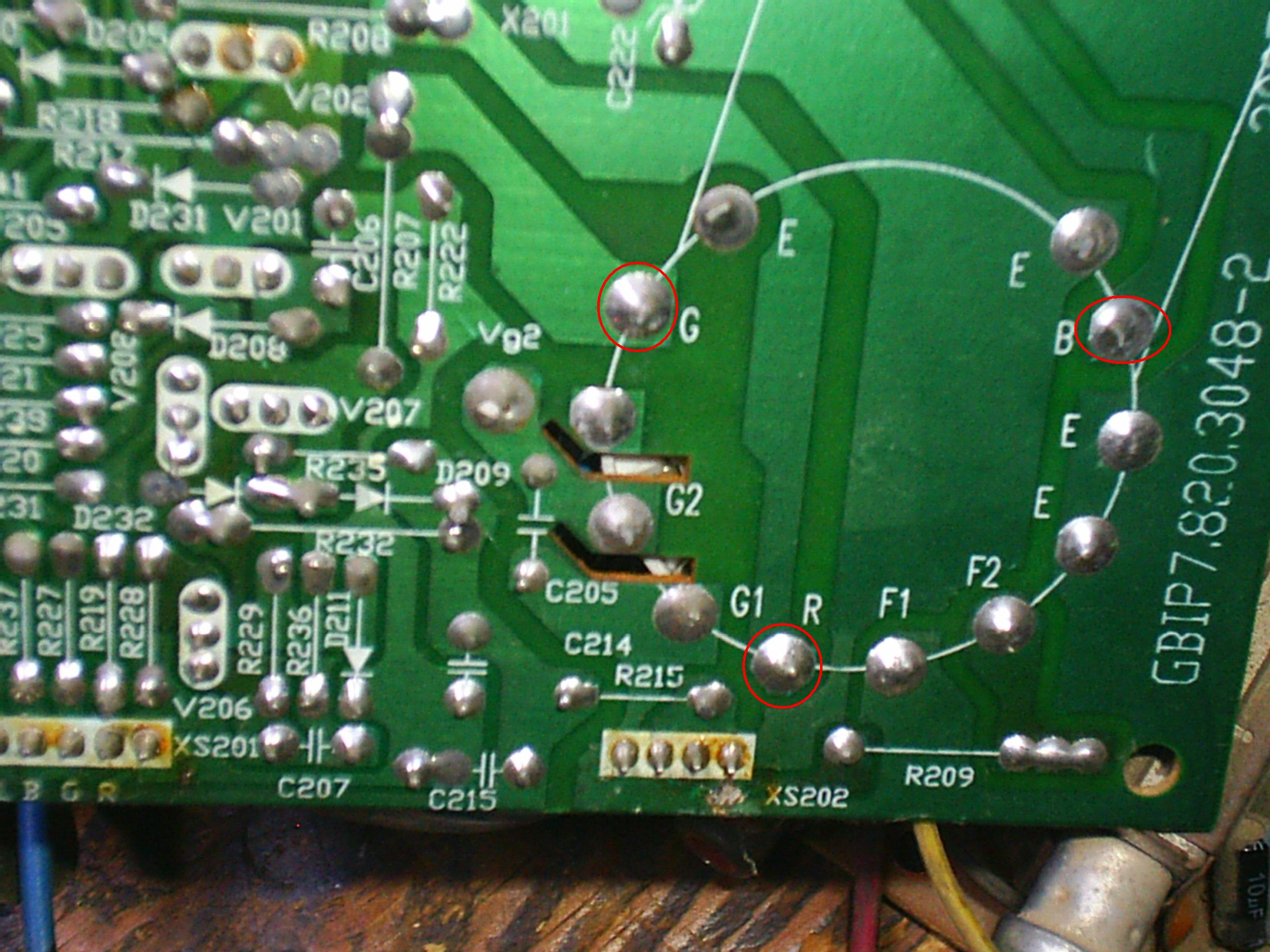

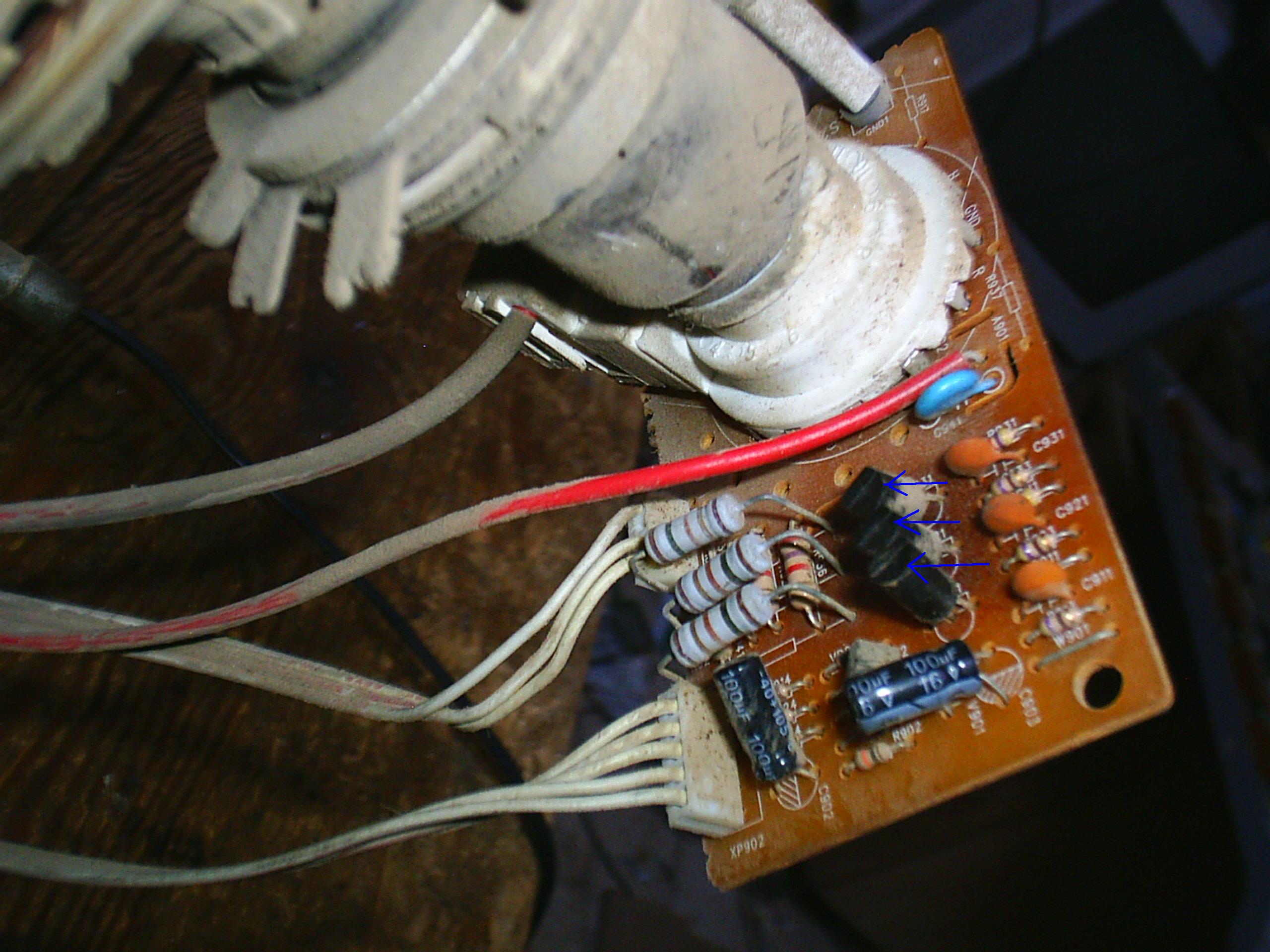

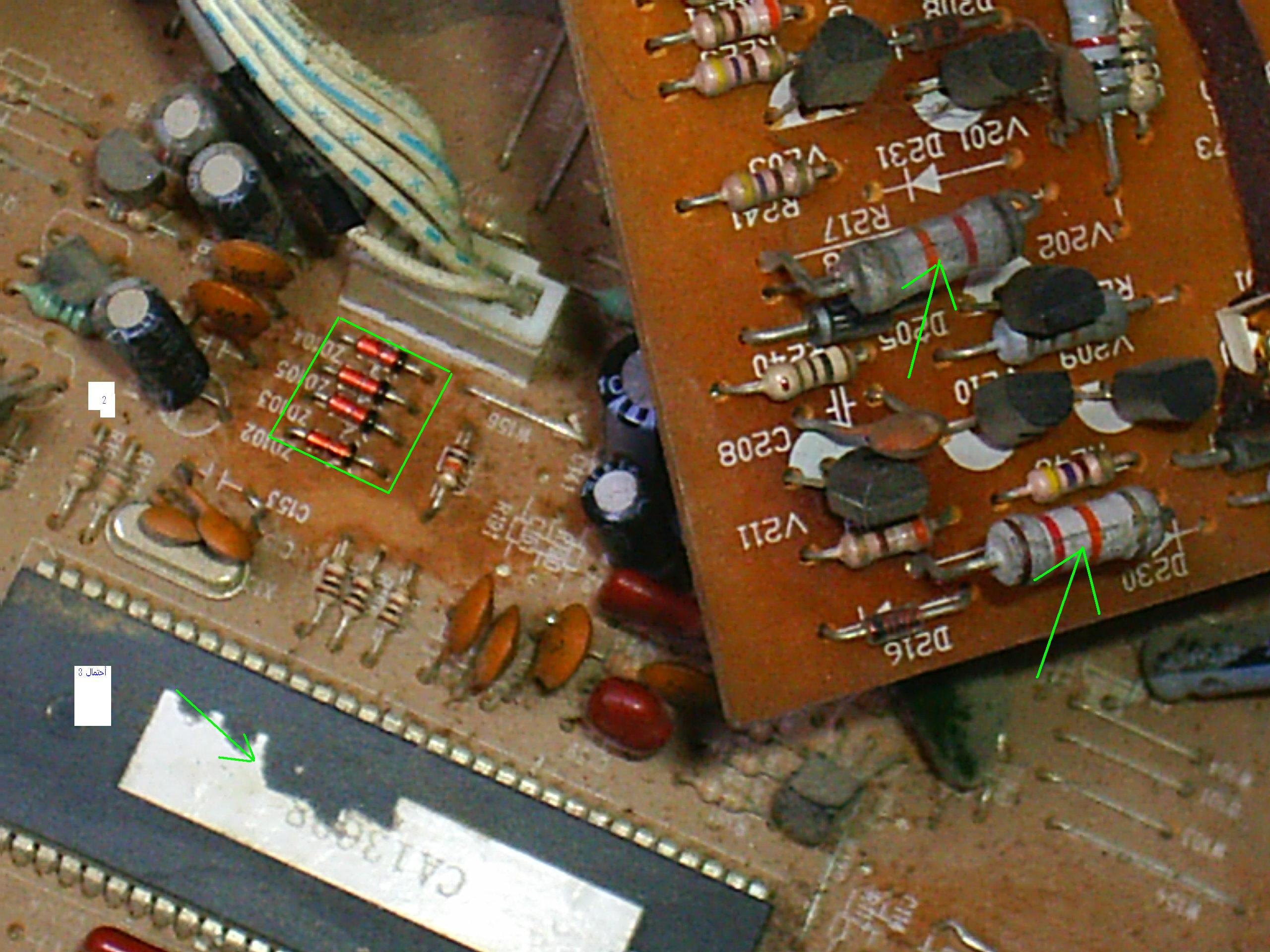

هل مقاومات 12او10كلو عليها سخونة أم لا أدا كانت باردة ربما يكون المشكل أما من ديود زينير التي جنب الايسي TDA9381ps/N3/3 أو يكون الايس نفسه ...راجع جيدا كدالك ألوان شاشة نفسها قم بي أزالت لحام أرجل شاشة لي تأكد من تلات ألوان هل هي موجودة يبدو في صورة لون أزرق هو غالب والله موفق أليك هده صورة كمثال

[يحيى2زكريا]

المقاومات المذكورة حرارتها طبيعية جدا وليس بها أي سخونة تأكدت من الزنرات الموجودة بجوار الايسي جميعها سليمة وجربت كاثودات الألوان كما شرحت لي لم استفد مازال التلفاز على وضعه استاذي اريد أن أذكر أمر أن الشاشة ظهرت عليها هذه الخطوط عندما رفعت مفتاح السكرين اسفل اللاين لأعلى قيمة

[حميد شهيد]

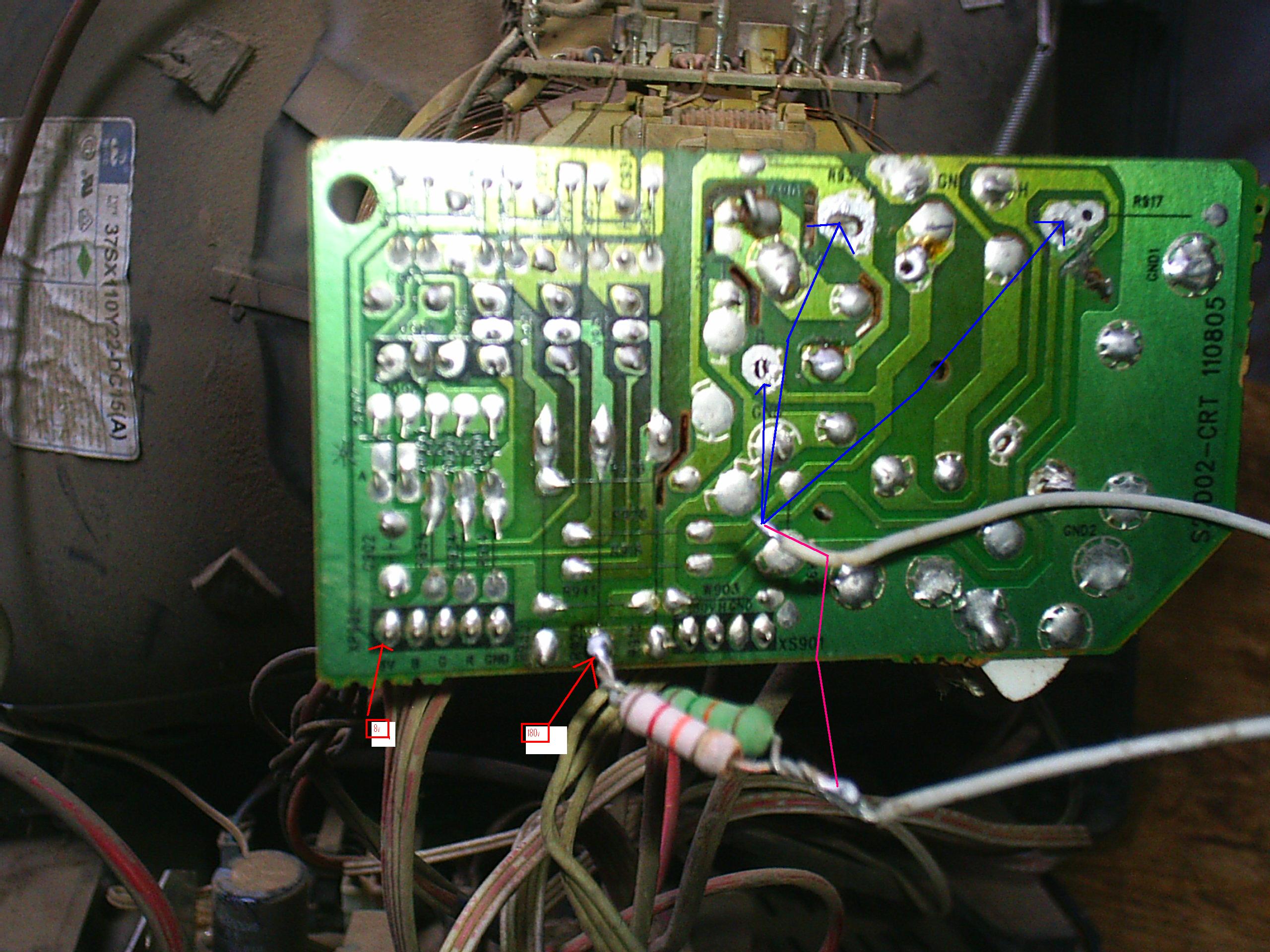

هل ألوان ثلات موجودة في شاشة جربها بي أضافت مقاومة من 180فولت الى ألوان شاشة كل مرة ضع دالك فولت على لون لي تأكد من سلامت شاشة ويجب أتحصل على ألوان ثلاتة ... لي أزالت شك من شاشة ..وأدا كانت شاشة سليمة بي نسبة لي المقاومات يجب أن تكون أكثر من دافئة ويمكن أزالت شك من ترانجستورات أما بي تغيرهما أو على أقل قلبهما مع بعض و تاكد من 8 فولت و أن كان كل سليم ربما يكون المشكل من أيسي الكبير هدا والله أعلم

[يحيى2زكريا]

السلام عليكم أخي يوجد لون أحمر ولون أزرق لكن لا يوجد لون أخضر ما العمل

[حميد شهيد]

أن لم تجد دالك لون يبدو أن المشكل من شاشة نفسها جرب الشاسي على شاشة أخرى لي أزالت شك والله الموفق
