[align=center][glow=3333FF]كيف تعير موجة أل F M ؟؟؟؟؟[/glow]
إخوتي في الله
السلام عليكم ورحمة الله وبركاته
يتألف مستقبل موجة أل F M عادة من :
- دارة الهوائي ودارة توليفه
- دارة مكبر التردد العالي العريض العصبة(لأن هذا المستقبل مخصص للتعامل مع حزمة ترددات موجة ألFM) المحصورة بين القيمتين أول وآخر لوحة الترددات(الميناء للراديو)
- دارة الهزاز المحلي القابل للتوليف (تغيير تردده)
- دارة مازج التردد (تردد الاشاره المستقبلة + تردد الهزاز = التردد المتوسط = 10.7MC(ميغا سايكل)التردد المتوسط
- كاشف النسبة(كاشف التعديل الترددي).
النقاط الأساسية للتوليف
- دارة توليف الهوائي
1- توجيه الهوائي التلسكوبي والحصول على أعلى اشاره (صوت)
2- توليف دارة الطنين الخاصة بالهوائي وهي عبارة عن الملف النحاسي 4-5 لفات سلك ثخين موجود بجانب مكثف قبضة تغيير المحطات ونميزه عن ملف الهزاز المجاور له بتقريب رأس المفك المعدني منه فيحدث خفوت بالصوت ويبقى مسموع بينما ملف الهزاز يحرف التردد ويغير الاذاعه
3- توليف محول مكبر التردد العالي بجانب قبضة تغيير المحطات تعيره لا يغير التردد بل يغير مستوى الصوت فقط
4- تولييف الهزاز المحلي عن طريق فرد أو ضم لفات الملف النحاسي الثاني الموجود إلى جانب ملف تولييف الهوائي السابق الذكر
5- توليف محولي الكاشف (الزهري اللون والأزرق)
ولا يجوز تغيير تولييف باقي محولات التردد المتوسط لأن تولييفها مصنعي على قيمة التردد المتوسط الثابت
خطوات التعيير
1- وضع الابره (المؤشر) للوحة الترددات(المحطات) في منتصف المجا ل, محطة لها نفس تردد منتصف المجال إذا كان صوت المحطة ظاهر ضعيف هذا يعني أن عصبة الترددات صحيحة التوزيع على أرقام اللوحة والهزاز المحلي صحيح التوليف
2- إذا لم نسمع صوت المحطة صاحبة التردد نعير ببر غي توليف الهزاز المحلي الموجود على
ظهر مكثف تغيير المحطات والخاص بالFM حتى نصل إلى المحطة المنشودة وإذا لم نصل إليها بعد تدوير البر غي دوره كاملة نباعد أو نقارب بين لفات ملف الهزاز المحلي السابق الذكر بواسطة مفك غير معدني حتى تظهر المحطة
3- المحطة مسموعة ولكن بصوت ضعيف نعير بالبر غي المجاور ليرغي توليف الهزاز المحلي حتى يتحسن صوت المحطة وإذا لم يحصل نغير المسافة بي لفات ملف توليف دارة الهوائي بواسطة مفك غير معدني حتى يتحسن صوت المحطة ونعود إلى برغي التوليف ونحسن الاشاره
4- تحسين مستوى الاشاره بتوليف محول مكبر التردد العالي السابق الذكر
5- توليف محول محدد سعة إشارة التردد المتوسط المحول الزهري حتى نأخذ أصفى وأعلى
اشاره
6- توليف محول الكاشف النسبي (التعديل الترددي)الأزرق ونأخذ أصفى اشاره بين خفوتين يظهران أثناء التوليف(تشويش – صفاء – تشويش)
ملاحظات هامه:
- في المستقبلات الحديثة استعيض عن محولات التردد المتوسط ببلورات كريستاليه(مصفيات)بتردد 10,7 ميغا سايكل


:rolleyes: [/align]

[فهد المنصور]

السلام عليكم ..

اهلا بك اخي معلم الa-e وبمقالاتك المفيدة والقوية ..

ربما توافقني في الراي ان هذه المقاله ينقصها فقط بعض الرسومات التوضيحية لكل جزء في دائرة الـ FM حتى تسهل الاستيعاب ويكون بمثابت مرجع يعود اليه الاعضاء ..

واسمح لي اخي ان اضيف بعض مقالاتك التى كتبتها .. ان اضيفها بأسمك الى الموقع .. في قسم خاص امل ان يرى النور قريبا يجمع كل مقالات الاعضاء المفيدة لكي تعم الفائدة على الجميع ..

:can:

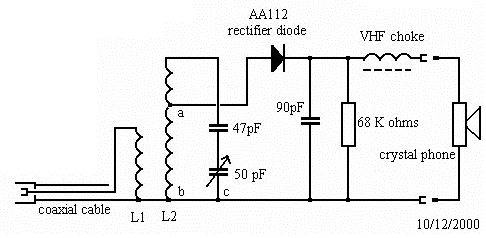

هذه دائرة اف ام بسيطة توضح الاجزاء التى ذكرت في المقاله .. ونطاقها بين 87 - 108 ميغاهيرتز

[معلم الa-e]

[align=center]الأخ كبير المعلمين في هذه المنارة العلمية الموفقة ان شاء الله
السلام عليكم ورحمة الله وبركاته
شكرا لك اخي الكريم على الاهتمام والاغناء المشكور وانا طوع بنانك للمساعدة في كل ماينفع ويفيك كل مسلم وكل عربي وانا اخي الكريم موافق على ما تفضلت به جزاك الله عني وعن الجميع كل خير
واقترح لو سمحتم لصق شروحات لرسومات دارات تعرضونها للشرح ريثما اتمكن من لصق الشروحات مع الرسومات
تحياتي لك[/align]

[eng2010]

السلام عليكم
هل يوجد اى ic يقوم بذلك
جزاكم الله كل خير

[فهد المنصور]

اهلا وسهلا بك اخي eng2010 ..

الموجة المربعه .. هل تعني فيها الاشارة الرقمية .. ام اشارة تماثلية على هيئة موجة مربعة ..

وماهو نوع التحويل .. هل المطلوب الحصول على موجة جيبية تناظر الموجة المربعة في المقدار ؟


:can:

[eng2010]

اخى العزيز fahad
انت تعلم ان فى دوائر inverters يتم تحويل التيار المستمر الى متردد على شكل موجة مربعة
وهناك بعض الاجهزة لاتعمل بشكل جيد مع الموجة المربعة وسؤالى هو تحويل هذه الموجة الخارجة الى موجة جيبية واكيد انت تعرف ان تحويل التيار المستمر الى موجة جيبية مباشرة امر صعب
وجزاك الله كل خير وزادك علم

[saad]

الف شكر لكم ولكل من ساهم فى هذا الحرم التعليمى الشريف
ولكو خير الجزاء من الله تعالى

[saad]

السلام عليكم
شكرا لكم ولفضلكم على زوار المنتدى المتعطشين لمعرفه علوم الالكترونيات
