Stepper Motor + جوال

[abdou_alx]

السلام عليكم

هل يمكن التحكم في Stepper Motor عن طريق الجوال بواسطه كابل usb
حيث يمكن التحكم في تحريكة الموتور يمين مستمر / يسار مستمر - لفة كامله

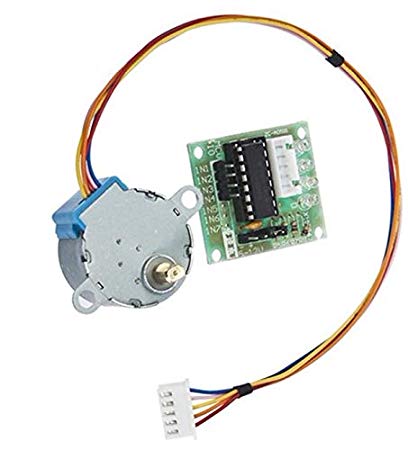

رابط الموتور
https://store.fut-electronics.com/pr...-stepper-motor

مع الشكر للجميع

[عبدالله حجازى]

السلام عليكم ورحمه الله

يمكنك تنفيذ هذا المشروع بطرق متعدده عن طريق _ الواي فاي _ او _ البلوتوس _ وغيرها من وسائل الإتصال


احضر بورده اردينو نانو




واحضر درايفر مناسب للمحرك



واذهب الي موقع " RrmoteXY " واختار بورده الأردينو اللتي سوف تعمل عليها واختار موديول الأتصال المناسب لك واختار نوع المحرك
واطرق الباقي علي الموقع سوف يولد لك كود برنامج جاهز ربما تحتاج التعديل القليل علي الكود

وهذا فيديو لشرح الطريقه كامله

https://youtu.be/A5Rx-bcEApE




تحياتي

----------------------------

[عبدالله حجازى]

ايضاا لو هناك شئ ما ملزم لتشغيل ب كابل USB

فيمكننا تنفيذ هذا المشروع بستخدام ميكروكنترولر مناسب مع بعض الدوائر

[abdou_alx]

شاكر تفاعلكم بشمهندس

[abdou_alx]

المشاركة الأصلية كتبت بواسطة عبدالله حجازى

ايضاا لو هناك شئ ما ملزم لتشغيل ب كابل USB

فيمكننا تنفيذ هذا المشروع بستخدام ميكروكنترولر مناسب مع بعض الدوائر

شاكر ردك مهندس عبد الله

بالفعل المطلوب ان التحكم يكون عن طريق usb و ليس بلوتوث او واي فاي
و السبب التكلفة

اكون شاكر لو اوضحت لي طريقة التوصيل و البروتوكول المستخدم للربط

تحياتي

[عبدالله حجازى]

للأسف لم اتعامل مع نظام USB

توجد مكتبات جاهزة في برنامج ميكروسي برو
مع الشرح .
ايضا توجد موديولات جاهزة للربط بين الميكرو

[ماجد عباس محمد]

معذرة من الحوار لم أجد ضرورة لإستخدام يو اس بى سوى الإقتصاد
لدى فكرة ستكون أكثر اقتصادا
الموتور لن يمكنه التحرك من الجوال و سيعطيه فقط إشارات تحكم مما سيفرض بالضرورة استخدام وحدة تغذية و قيادة للموتور على الكارت و الذى بدوره يتصل بالهاتف بكابل USB

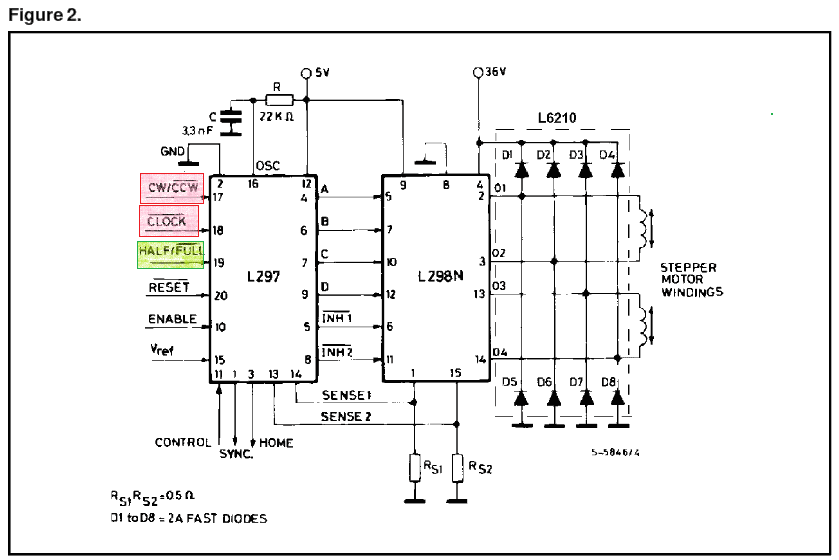

هذه الدائرة ستوفر لك التحكم المطلوب و التى ربما فكرت أنت فى استخدامها

يمكنك استخدام الهاتف لإرسال ثلاث ترددات و باستخدام 3 متكاملات LM567 على الكارت للتحكم فى المدخلين باللون الأحمر و الأخضر إختيارى و يمكن وضع سويتش على البوردة .
بمكنك مثلا ارسال1ك هرتز لإختيار CW و تردد 2ك لإختيار CCW و تردد 6 ك بمعدل 100 هرتز لإرسال نبضة للتحرك خطوة و التطبيق يعد كم خطوة مطلوبة لدورة كاملة
يمكنك استخدام مخرج السماعة وهو ستيريو المخرج الأيمن لتحديد الإتجاه و الأيسر لتوليد النبضة

[abdou_alx]

المشاركة الأصلية كتبت بواسطة عبدالله حجازى

للأسف لم اتعامل مع نظام USB

توجد مكتبات جاهزة في برنامج ميكروسي برو
مع الشرح .
ايضا توجد موديولات جاهزة للربط بين الميكرو

متشكر جدا بشمهندس
