محتاج دائرة شحن بطاريات الليبيون ايون

[احمدمخيمر]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
اسعد الله اوقاتكم . ودمتم بصحه
..............................
محتاج دائرته لشحن خليتين ليثيوم ايون
الخليتين تشبة الخلايا التى فى بطارية اللاب توب
سيتم توصيله توالى
لتشغيل جهاز ب 7.4 فولت
كما تعلمون الخليه جهدها 3.7
وجهد الشحن 4.2
كما ستحتاج خرج دائرته 8.4
ويقال هذا البطاريات لها ic خاص بشحنها
وانا اعلم دائرته 4056
وهذة لشحن خليه واحده فقط
وشفت شواحن صينيه تخرج 8.4 بترانزسترين
ليس بها أى if
كنت محتاج دائرته
لشحن خليتيني توالى وجهد الدخل للدائرة 12 فولت
وتكون قوية ومؤمنه
ولا يهم تكلفتها
وشكرا لكم

[مسلم11]

اخي الكريم بيدك معلوماتها وينقص ان نضيف ان تيار شحنها يجب ان يكون قليلا مقارنة مع قيمتها الاسمية
فلو كانت ذات امبير ١٠٠٠ ميلي امبير فالافضل ان لا يتجاوز تيار الشحن ٢٥٠ ميلي امبير اي الربع وهكذا .
حاول ان تصنع الشاحن بيدك .
ارجو ان تكون فكرتي واضحة

[ماجد عباس محمد]

هذه دائرة
http://circuitexperts.blogspot.com/2...er-2-cell.html
و تحديد التيار من خلال المقاومة 18 أوم 5 وات
الفكرة أن تحد التيار لقيمة 0.1 تيار البطارية و تشحن لمدة 10 ساعات أو عند تمام الشحب بالفولت يجب فصل البطارية وهذا ما تحققه هذه الدائرة
رام كان لديه متكاملات لشحن أكثر من بطارية لكن يبدو أنها لم تعد متوافرة

[burai nuraldaem]

وعليكم السلام والرحمه
اخي احمد مخيمر
ذكرت ان الخليه التي بحوزتك تشبه التي في بطاريه اللابتوب

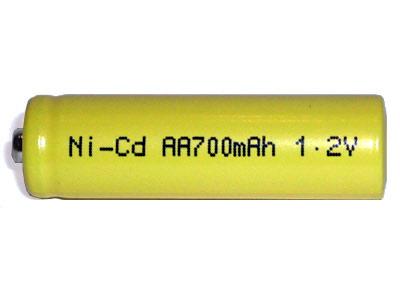

معذره قد تكون البطاريه نوع نيكل كادميوم
مثل هذه

هذه لها جهد , ونوع شاحن يختلف عن بطاريات الليثيوم ايون

[احمدمخيمر]

شكرا لكم على حسن تعاونكم
كما اخص بالشكر مهندسنا الموقر ماجد عباس
ولاكن كنت اتمنى ان تكون الدائرة عند الشحن تفصل تلقائى
دون تدخل بشرى
بخصوص سؤالك اخى
burai nuraldaem
لا تقلق
متأكد انها ليثيوم ايون وليس نيكل كاديميوم

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هذه دائرة
http://circuitexperts.blogspot.com/2...er-2-cell.html
و تحديد التيار من خلال المقاومة 18 أوم 5 وات
الفكرة أن تحد التيار لقيمة 0.1 تيار البطارية و تشحن لمدة 10 ساعات أو عند تمام الشحب بالفولت يجب فصل البطارية وهذا ما تحققه هذه الدائرة
رام كان لديه متكاملات لشحن أكثر من بطارية لكن يبدو أنها لم تعد متوافرة

المشاركة الأصلية كتبت بواسطة احمدمخيمر

شكرا لكم على حسن تعاونكم
كما اخص بالشكر مهندسنا الموقر ماجد عباس
ولاكن كنت اتمنى ان تكون الدائرة عند الشحن تفصل تلقائى
دون تدخل بشرى

يبدو انك لم تلحظ ما ذكرت في ردي السابق

[burai nuraldaem]

بخصوص سؤالك اخى
burai nuraldaem
لا تقلق
متأكد انها ليثيوم ايون وليس نيكل كاديميوم

ذكرت ذلك لوجود التشابه , بالتوفيق اخي
