[Zine2828]

السلام عليكم
قمت بصنع PLC ب ATMEGA328P يعمل جيدا بدون حمل, وعند وضعه في الخزانة الكهربائية للآلة يحدث تشويش على عمل المايكروكنترولر بسبب الضوضاء ( اظن ان الضوضاء تصل من كل الاتجاهات يعني المدخل و المخرج و التغذية) فتفسد عمل المايكروكنترلر.
ارجو من الخبراء ان يعطوني نصائح لعزل المايكروكنترلر عن الضوضاء من المداخل و المخارج واحسن طريقة لفلترت التغذية, علما اني استعملت ترياك في المخارج بدون ان ننسى الوسط الصناعي يعني الكثير من الضوضاء الناتجة من المحركات و الكنتاكترات و الروليات التي تعمل وتتوقف بستمرار .
شكرا .

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة Zine2828 السلام عليكم قمت بصنع PLC ب ATMEGA328P يعمل جيدا بدون حمل, وعند وضعه في الخزانة الكهربائية للآلة يحدث تشويش على عمل المايكروكنترولر بسبب الضوضاء ( اظن ان الضوضاء تصل من كل الاتجاهات يعني المدخل و المخرج و التغذية) فتفسد عمل المايكروكنترلر. ارجو من الخبراء ان يعطوني نصائح لعزل المايكروكنترلر عن الضوضاء من المداخل و المخارج واحسن طريقة لفلترت التغذية, علما اني استعملت ترياك في المخارج بدون ان ننسى الوسط الصناعي يعني الكثير من الضوضاء الناتجة من المحركات و الكنتاكترات و الروليات التي تعمل وتتوقف بستمرار . شكرا .

وعليكم السلام ورحمه الله

أخي لم تذكرأهم نقطة وهي مصدر تغذية الميكرو ؟!!!


أولا يجب استخدام مصدر تغذية من نوع سويتشنج باور مثل باور الحاسب ويوجد انواع كثيرة صغيرة الحجم
ايضاا يجب أختيار مصدر الطاقة مناسب يوفر لك الفولت والتيار الكافي ..

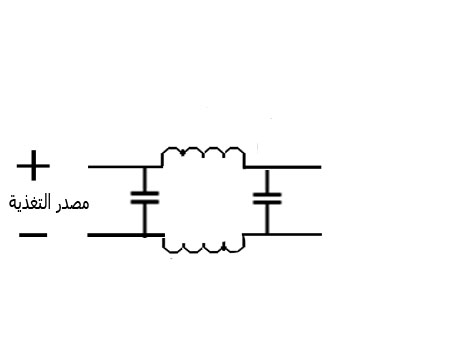

ضع ملف صغير من القلب الفرايت بالتوالي مع موجب الباور والبوردة




هذه الطريقه تمنع التشويش بشكل كبير




يجب ايضااا ابعاد مسارات الأوامر مثل مسارات المفاتيح ومسارات الإشارة التماثليه عن مسارات الباور أو التغذية

ايضااا توجد طرق عديده في تصميم وتصنيع البورده التصميم المختصر واللذي يعتمد علي عزل ارضي بين المسارات ورفيع في السماكة يكون افضل


ايضا لا تنسي اهمية البرنامج نفسة

طريقة كتابة البرنامج بشكل احترافي ومختصر يقلل الأخطاء والتعرض لضلال البرنامج ..
بالأخص الأوامر الشرطية الخارجية بمحيط الميكرو طريقة كتابتها تقلل احتمال حدوث خطأ

ولاحظ الفرق بين هذه الأوامر الشرطيه

    if(PORTB.F0==1){ LED ON  }   // Detect logical one

في هذا الشرط لو تم تطبيق 5 فولت علي البن رقم صفر يتحقق الشرط مباشر حتي لو كانت ال 5 فولت نبضه تساوي 1 ميكرو سانية وانت تعلم أخي ان الميكرو سريع جداا وأي نبضة أو اشارة أو تشويش علي البن يفهمها الميكرو سريعاااا ويتحقق الشرط .. وهنا تحدث المشاكل


ولاحظ هنا نفس أمر الشرط ولكن مكتوب بطريقه أكثر أمان

   if (Button(&PORTB, 0, 1, 1)) {  LED ON  } // Detect logical one

هنا لو تم عبور نبضه ضالة أو اشاره علي البن المسؤل عن الشرط تساوي واحد ميكرو سانية يدخل الميكرو في الحلقه الشرطيه ويتحقق مرة أخري هل مازالت النبضة موجودة أم أختفت لو موجودة يتحقق الشرط لو اختفت يخرج من حلقة الشرط دون فعل شئ وهنا يكون البرنامج اكثر استقراراا حتي لو تعرضت الأرجل الشرطية لأي نبضات ضاله ويمكنك ذيادة فطرة التحقق من وجود النبضة من عدمه مثل هكذا

   if (Button(&PORTB, 0, 10, 1)) {  LED ON  } // Detect logical one

وهنا تم مد وقت أختبار وجود النبضة من عدمة من واحد ميكرو سانية الي 10 ميكرو سانيه


وهكذا أخي توجد حيل كثيرة لأمان سير البرنامج

وهذة الدوال تختلف من برنامج مترجم الي أخر ولكن في العموم يمكنك تنفيذ الفكرة دون استخدام دوال في حالة عدم وجودها


ايضاا لا تنسي عمل قفس معدني من الحديد لتغطية الميكرو أن لزم الأمر

ايضاا اهتم كثيراا بمكثفات السراميك لتنعيم التيار علي ارجل تغذية الميكرو

ايضا ضع الكرستاله قريبة جداا من الميكرو مع مرعاة استخدام مكثفات تتناسب مع سرعة الكرستالة
تحياتي

[ماجد عباس محمد]

أضيف لما ذكره الأخ الفاضل عبد الله
1- أضف مكثف 0.1 ميكرو على كل طرف دخول سيدخل للبوردة من الخارج
2- لو لديك ريلايات يفضل أن تكون فولت أعلى من 5 و تأخذ مباشرة من المصدر قبل مرشحات التغذية و مثبت الفولت لدائرة 5 فولت و تكون أيضا بمرشح مستقل و مكثف كبير أقرب ما يكون لها ولو كان لابد من ريلايات 5 فولت يفضل جعل مسارها مستقلا عن مسار الميكرو و جوائر التحكم
3- ذكرت استخدام تراياكات فى الخرج ولم تذكر كيفية التحكم فيها -
4- ذكرت استخدام كونتاكتورات و موتورات و هذه يجب أن تكبت الضوضاء على أطرافها و لن يجدى أن تحاول على البوردة كثيرا

[Zine2828]

السلام عليكم
شكرا للاخ عبدالله حجازى و الاخ ماجد عباس محمد
سانفذ كل هذه النصائح مع إضافة 74hc14 في المداخل و uln2803 في المخارج لعزل اكبر
سأعلن عن النتيجة بعد التجرب.

[Zine2828]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى وعليكم السلام ورحمه الله أخي لم تذكرأهم نقطة وهي مصدر تغذية الميكرو ؟!!! أولا يجب استخدام مصدر تغذية من نوع سويتشنج باور مثل باور الحاسب ويوجد انواع كثيرة صغيرة الحجم ايضاا يجب أختيار مصدر الطاقة مناسب يوفر لك الفولت والتيار الكافي .. ضع ملف صغير من القلب الفرايت بالتوالي مع موجب الباور والبوردة هذه الطريقه تمنع التشويش بشكل كبير يجب ايضااا ابعاد مسارات الأوامر مثل مسارات المفاتيح ومسارات الإشارة التماثليه عن مسارات الباور أو التغذية ايضااا توجد طرق عديده في تصميم وتصنيع البورده التصميم المختصر واللذي يعتمد علي عزل ارضي بين المسارات ورفيع في السماكة يكون افضل ايضا لا تنسي اهمية البرنامج نفسة طريقة كتابة البرنامج بشكل احترافي ومختصر يقلل الأخطاء والتعرض لضلال البرنامج .. بالأخص الأوامر الشرطية الخارجية بمحيط الميكرو طريقة كتابتها تقلل احتمال حدوث خطأ ولاحظ الفرق بين هذه الأوامر الشرطيه if(PORTB.F0==1){ LED ON } // Detect logical one في هذا الشرط لو تم تطبيق 5 فولت علي البن رقم صفر يتحقق الشرط مباشر حتي لو كانت ال 5 فولت نبضه تساوي 1 ميكرو سانية وانت تعلم أخي ان الميكرو سريع جداا وأي نبضة أو اشارة أو تشويش علي البن يفهمها الميكرو سريعاااا ويتحقق الشرط .. وهنا تحدث المشاكل ولاحظ هنا نفس أمر الشرط ولكن مكتوب بطريقه أكثر أمان if (Button(&PORTB, 0, 1, 1)) { LED ON } // Detect logical one هنا لو تم عبور نبضه ضالة أو اشاره علي البن المسؤل عن الشرط تساوي واحد ميكرو سانية يدخل الميكرو في الحلقه الشرطيه ويتحقق مرة أخري هل مازالت النبضة موجودة أم أختفت لو موجودة يتحقق الشرط لو اختفت يخرج من حلقة الشرط دون فعل شئ وهنا يكون البرنامج اكثر استقراراا حتي لو تعرضت الأرجل الشرطية لأي نبضات ضاله ويمكنك ذيادة فطرة التحقق من وجود النبضة من عدمه مثل هكذا if (Button(&PORTB, 0, 10, 1)) { LED ON } // Detect logical one وهنا تم مد وقت أختبار وجود النبضة من عدمة من واحد ميكرو سانية الي 10 ميكرو سانيه وهكذا أخي توجد حيل كثيرة لأمان سير البرنامج وهذة الدوال تختلف من برنامج مترجم الي أخر ولكن في العموم يمكنك تنفيذ الفكرة دون استخدام دوال في حالة عدم وجودها ايضاا لا تنسي عمل قفس معدني من الحديد لتغطية الميكرو أن لزم الأمر ايضاا اهتم كثيراا بمكثفات السراميك لتنعيم التيار علي ارجل تغذية الميكرو ايضا ضع الكرستاله قريبة جداا من الميكرو مع مرعاة استخدام مكثفات تتناسب مع سرعة الكرستالة تحياتي

شكرا اخي عبدالله على هذه النصائح القيمة
انا استخدمت محول في التغذية ( ترونسفورمر) سأقوم بإضافة لاين فلتر كما قلت لي ولكن ما هو احسن مكان يعني في AC أو DC قبل الرياكتفر أو بعد
تحياتي

[Zine2828]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد أضيف لما ذكره الأخ الفاضل عبد الله 1- أضف مكثف 0.1 ميكرو على كل طرف دخول سيدخل للبوردة من الخارج 2- لو لديك ريلايات يفضل أن تكون فولت أعلى من 5 و تأخذ مباشرة من المصدر قبل مرشحات التغذية و مثبت الفولت لدائرة 5 فولت و تكون أيضا بمرشح مستقل و مكثف كبير أقرب ما يكون لها ولو كان لابد من ريلايات 5 فولت يفضل جعل مسارها مستقلا عن مسار الميكرو و جوائر التحكم 3- ذكرت استخدام تراياكات فى الخرج ولم تذكر كيفية التحكم فيها - 4- ذكرت استخدام كونتاكتورات و موتورات و هذه يجب أن تكبت الضوضاء على أطرافها و لن يجدى أن تحاول على البوردة كثيرا

شكرا اخي ماجد نصائح قيمة ولكن النصيحة الأخيرة محبطة قليلا 😅😅😅
انا استخدمت ترياك مع فوتودياك moc3041
