LM 317 T Regulator

[عصـــــام]

السلام عليكم.


هل هناك فرق بين منظمي الجهد LM317T Regulator و TL 431
يعني لو نستبدل LM317T مكان TL 431 فهل يفي بالغرض أم لكل من العنصرين وظيفة مختلفة؟ وشكرا.

[ماجد عباس محمد]

317 مثبت جهد يعطي حتى 1 أمبير أما 431 فهو جهد مرجعي مثل الزينر الا انه أفضل من الزينر و قابل للضبط
أيضاً الدائرة مختلفة

[عصـــــام]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

317 مثبت جهد يعطي حتى 1 أمبير أما 431 فهو جهد مرجعي مثل الزينر الا انه أفضل من الزينر و قابل للضبط
أيضاً الدائرة مختلفة

السلام عليكم ...
مقارنة 431 بالزينر فهمتها أي أنه يعمل مثل الزينر إلا أنه قابل للضبط على فولتيات مختلفة على عكس الزينر ...
ولكن أليس 317 يمكن أن يثبت جهودا مختلفة عن طريق مجزئ جهد ؟
يعني ياأستاذ عندي خلط بين مثبت جهد وجهد مرجعي ونحن يمكن أن نتحكم في الجهدين لكل من 317 و431 .أرجو توضيحا أكثر إذا تكرمت وشكرا

[ماجد عباس محمد]

لو محتاج باكو بسكويت من المحل يبعد 100 متر
هل تذهب بدراجة ام سيارة نصف نقل؟

تيار الضبط في 317 قد يزيد عما يستهلكه الآخر فضلا عن الحجم

فضلاً عن خاصية مهمة وهي لو التيار خارج من الحمل فالزينر يرجعه للأرض محافظ علي ثبات الفولت
لكن المثبت لا يقبل هذا و سيرتفع الفولت فوراً

[عصـــــام]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لو محتاج باكو بسكويت من المحل يبعد 100 متر
هل تذهب بدراجة ام سيارة نصف نقل؟

تيار الضبط في 317 قد يزيد عما يستهلكه الآخر فضلا عن الحجم

فضلاً عن خاصية مهمة وهي لو التيار خارج من الحمل فالزينر يرجعه للأرض محافظ علي ثبات الفولت
لكن المثبت لا يقبل هذا و سيرتفع الفولت فوراً

السلام عليكم.وصلت الفكرة
شكرا أستاذي الفاضل ...أتعبتك معي أجرك على الله.

[ماجد عباس محمد]

لا تعب و فى انتظار أي استفسار

[عصـــــام]

السلام عليكم

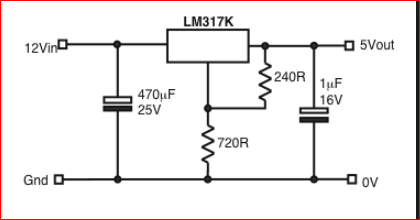

أريد القانون الذي يحسب جهد الخرج
وهل يعتبر مجزئ الجهد تغذية عكسية شكرا جزيلا.

[ماجد عباس محمد]

أخى
هنا فى المشاركة رقم 54
http://www.qariya.info/vb/showthread...=170152&page=7
