Speed regulation of the DC 220-240v 500W
cinta de andar q7
المشكلة تكتب في SAFE الازرار لا تشتغل
اسي البور TL3843P
المسفت JCS18N50WH
العملياتي LM358P
فوتوكوبلار EL817
ترانزستور 5551

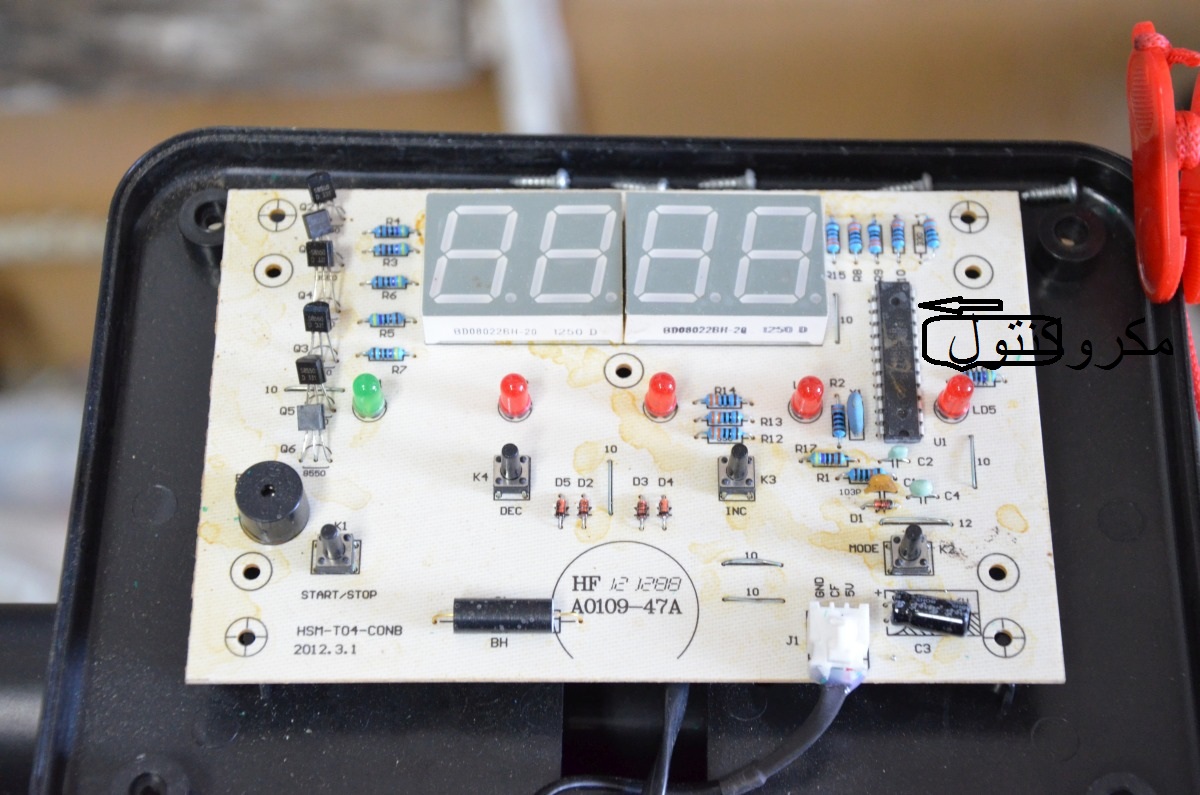

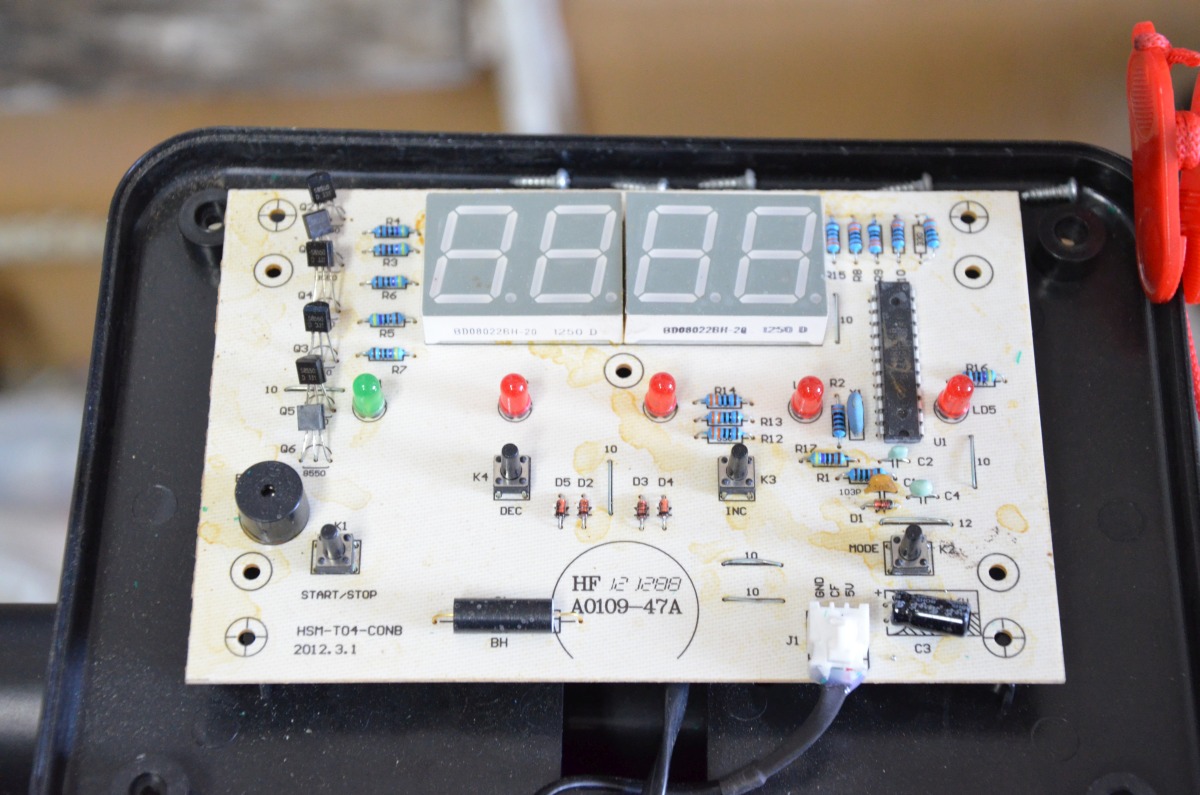

ميكرو كنترول HT48R065B
يصل التوتر في المكثف 300V
غيرت كل من JCS18N50WH و TL3843P و LM358P و EL817 و بقي نفس المشكل (SAFE) في الواجهة
هل من المكن يكون مشكل في ميكرو كنترول HT48R065B
|
لا فلو المشكلة فيه ما كان يكتب شيئا ولو كانت فيه فكيف ستبرمجه؟؟
هل يقوم بنصف لفة عند البدء أو أى شيئ؟
هل قست الفولت على الموتور؟
هل الحركة الميكانيكية سلسة بمعنى الموتور لا تعوق حركته شيئأ؟

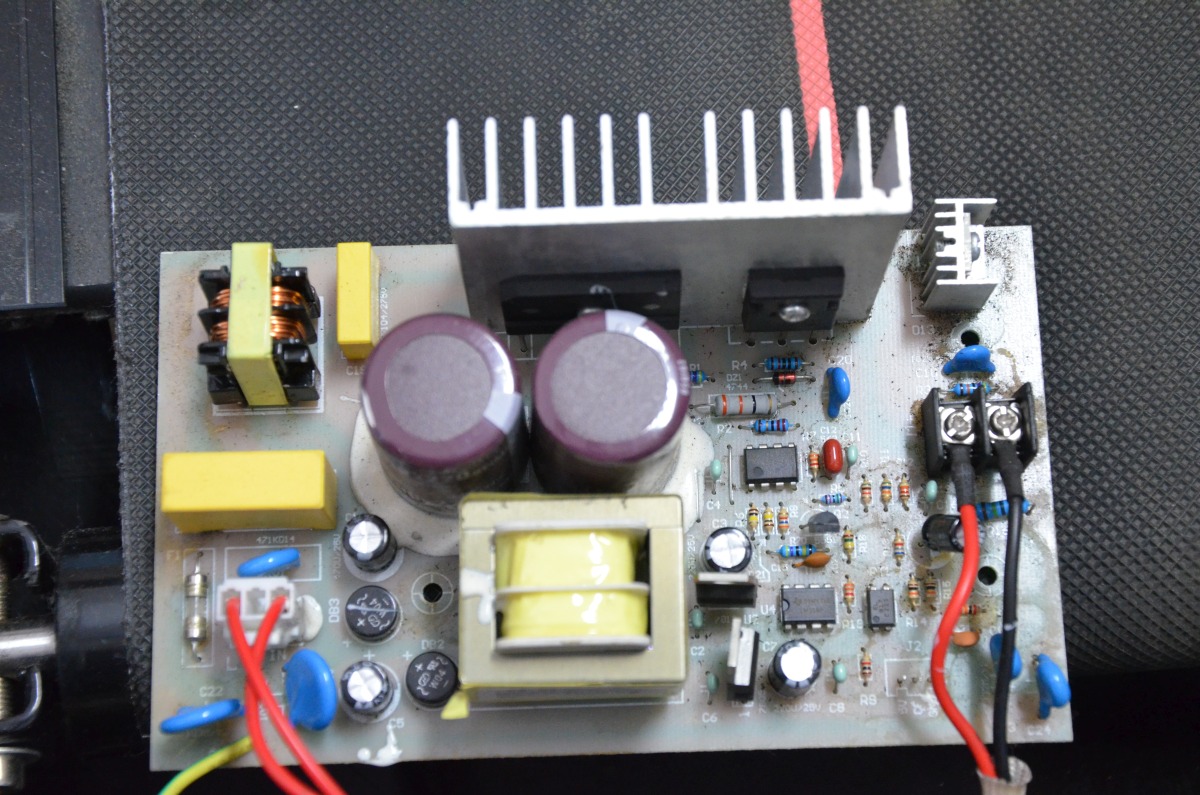

هل قمت بقياس باقى المكونات مثل الزينر بجوار الموسفيت أعلى يمين الصورة؟
غالبا و كثيرا ما يحدث أن الموتور به تلف فهذه الموتورات عندما تسخن تقل مغناطيسية الحديد كثيرا و من ثم يسحب تيار أعلى و يتلف نهائيا
حاول تشغيل الموتور بتوصيل خارجى بأن توصل مباشرة 220 عبر قنطرة ثم مقاومة على التوالى مع الموتور
استخدم مقاومة تتحمل 500 وات التى تقول عناها قدرة الوحدة و هذا مثل مجفف شعر على أقصى سرعة له أو سخات أو لو لديك لمبة متوهجة قديمة فى حدود 200 وات سيكون أفضل لكن لا تستخدم لمبات ليد أو موفرة
لو تحرك الموتور راقب حركته و سخونته و بدون حمل المفروض اللمتة لا تضيء بقوة طبعا الأفضل و يبدو أنك على دراية أن تقيس التيار بدون حمل حوالى 0.1 أمبير أما لو زاد سيكون الموتور يسحب تيار كبير و قد تلف وهذا ما يستشعره الميكرو و يتوقف و يعطى رسالة خطأ
مشكلة في جهاز الرياضي الدي يعمل بمحرك تيارمتغير ومستمر 220V 500 W
