مصدرين للتيار

[majidye]

السلام عليكم اخواني المهندسين المحترمين

أرجو أن تساعدوني في دائرة - بحثت كثيرا ولم اجد مرادي - حيث عندي روتر 12 فولت 1 أمبير ، وعندي مصدرين للتيار الأول بطارية 12 فولت الاخر الكهرباء العمومي ( محول ) اريد تصميم دائرة تبديل بين المصدرين ولكن بشرط أن تكون الأولوية لمصدر الكهرباء العمومي بحيث لو كان المصدرين متواجدين فلا يتم سحب التيار من البطارية نهائيا الا في حالة انقطاع مصدر الكهرباء العمومي وبحيث لا يحدث انقطاع للروتر وان لا تكون الدائرة معتمدة على أي ريلاي .
ولكم جزيل شكري واحترامي وتقديري

[burai nuraldaem]

وعليكم السلام
ابسط طريقه هي ان تجعل الجهد المقوم اكبر بقليل من جهد البطاريه

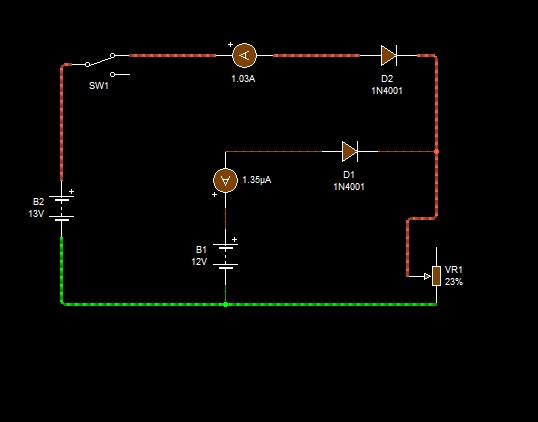

ولا تنسي الدايودات والفقد بسببهم , كهذه الصوره



لكن الافضل ان تختار من احد المخططات في الرابط التالي وتناقش ما اشكل عليك والله الموفق
https://www.google.com/search?client...&bih=645&dpr=1

[ماجد عباس محمد]

هى فكرة الأخ الفاضل برعى أقرب ما يكون
يمكنك استخدام أحدى الطريقتين

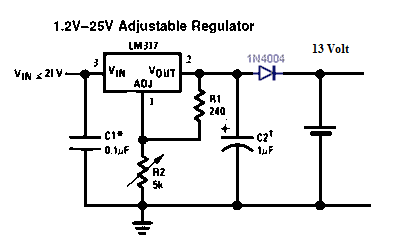

باستخدام المثبت المتغير LM317 و أضبط الخرج بعد الدايود على 13 فولت أو 13.4 فولت و ضع البطارية إلى الراوتر
الفولت 13.7 فولت تتحمله كل الأجهزة العاملة على البظاريات حيث هذا جهد تمام الشحن لها و من ثم يجب أن يكون مقبولا
الدخول للدائرة يدب أن يكون أعلى من 16 فولت و هكذا يقوم الخرج بشحن البطارية طالما التيار موجود و عند الفصل ينتقل السحب للبطارية فورا
الثانية بنفس الخواص و مكونات أخرى

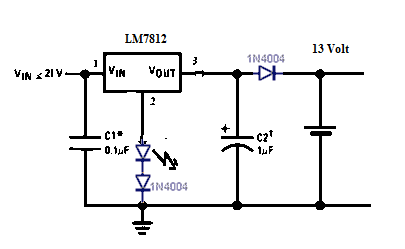

تستخدم 7812 الشهيرة مع ليد أخضر لرفع الفولت إلى 13.4 و دايود مماثل لدايود الخرج لتعويض الهبوط عليه

فى جميع الأحوال ستحتاج لمبرد لكون الدائرة ليست تقطيعية
لو تريد دائرة تقطيعية يمكننى رفع واحدة

[majidye]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

وعليكم السلام
ابسط طريقه هي ان تجعل الجهد المقوم اكبر بقليل من جهد البطاريه
ولا تنسي الدايودات والفقد بسببهم , كهذه الصوره



لكن الافضل ان تختار من احد المخططات في الرابط التالي وتناقش ما اشكل عليك والله الموفق
https://www.google.com/search?client...&bih=645&dpr=1

اشكرك م/ماجد
جهد المقوم ( الادبتر) ثابت لا استطيع ان ارفعه وارفعه وبالمقابل جهد البطارية يرتفع الى 14.4 اثناء الشحن يعني حتى لو استطعت ان ارفع جهد التقويم سيبقى جهد البطارية اعلى منه اثناء الشحن

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هى فكرة الأخ الفاضل برعى أقرب ما يكون
يمكنك استخدام أحدى الطريقتين

باستخدام المثبت المتغير LM317 و أضبط الخرج بعد الدايود على 13 فولت أو 13.4 فولت و ضع البطارية إلى الراوتر
الفولت 13.7 فولت تتحمله كل الأجهزة العاملة على البظاريات حيث هذا جهد تمام الشحن لها و من ثم يجب أن يكون مقبولا
الدخول للدائرة يدب أن يكون أعلى من 16 فولت و هكذا يقوم الخرج بشحن البطارية طالما التيار موجود و عند الفصل ينتقل السحب للبطارية فورا
الثانية بنفس الخواص و مكونات أخرى

تستخدم 7812 الشهيرة مع ليد أخضر لرفع الفولت إلى 13.4 و دايود مماثل لدايود الخرج لتعويض الهبوط عليه

فى جميع الأحوال ستحتاج لمبرد لكون الدائرة ليست تقطيعية
لو تريد دائرة تقطيعية يمكننى رفع واحدة

السلام عليكم ورحمة الله وبركاته
اخى الكريم

بهذه الطريقة فى كل الاحوال يوجد عيب بها حيث يتم خروج تسريب من البطارية مع استخدام التيار العمومى ولكن هناك طريقة لمنع هذا التسريب

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة majidye

اشكرك م/ماجد
جهد المقوم ( الادبتر) ثابت لا استطيع ان ارفعه وارفعه وبالمقابل جهد البطارية يرتفع الى 14.4 اثناء الشحن يعني حتى لو استطعت ان ارفع جهد التقويم سيبقى جهد البطارية اعلى منه اثناء الشحن

أخى
فى أول مشاركة لك ذكرت "محول" وهو يختلف تماما عن الأدابتور ذو الخرج الثابت فالمحول 12 فولت بعد التقويم سيكون حوالى 17 فولت و هذا كافى فى الدائرة
لكن مع أدابتور ثابت ليس أمامك سوى التوصيل على التوازى فخرج الأدابتور يحتوى دايودات القويم و التى غالبا ستعوق التيار من الدخول فى الأدابتور و سيكون عند انقطاع التيار بضع مللى أمبير عبر دائرة خرج الادابور فى الجزء الذى يستشعر الفولت للتثبيت

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

بهذه الطريقة فى كل الاحوال يوجد عيب بها حيث يتم خروج تسريب من البطارية مع استخدام التيار العمومى ولكن هناك طريقة لمنع هذا التسريب

و عليكم السلام و رحمة الله و بركاته
شكرا أخى الكريم للرد لكن
ما مسار تيار التسريب هذا؟ الدايود سيمنع التيار من الرجوع جهة المثبت عند انقطاع التيار و عند عودته فالفولت الأعلى هو الحاكم سيمر عبر الدايود للحمل و شحن البطارية بما يسمى Keep Alive voltage و الذى يعوض التسريب الداخلى للبطارية من المحول.

[عبدالله حجازى]

السلام عليكم

نصيحه أخي

majidye

اعتمد احدي الدائرتين في مشاركة د/ ماجد ..

صراحه لقد صممت مثل هذة الدائرة وتعمل بشكل جيد جداا تعمل منذ اكثر من 3 سنوات وأجمل ما في هذة الدوائر هوا عدم فصل التيار ويظل الراوتر يعمل بشكل جيد

وبالنسبة للبطارية الي الأن تعمل بشكل جيد منذ 3 سنوات

لك حرية الأختيار ولكن نصيحة نفذ دائرة د/ ماجد

بالتوفيق للجميع
