معذرة الطلب أصلا غير واضح
هل السؤال ما معنى كسب سالب؟ هو أن يكون هناك 180 درجة فرق وجه بين الدخول و الخروج - أى يزيد الدخول لحظيا يقل الخروج لحظيا بنسبة التكبير و العكس بالعكس
الكسب الموجب أن يزيد الخرج بزيادة الدخل و العكس بالعكس أيضا بنسبة الكسب
أيضا غير معروف لماذا استخدمت ترانزيستور كمكبر فى الدخول فالهدف من الدائرة لم يوضح و الرد على قدر المتاح من معلومات
مكبر العمليات مشروح هنا
http://www.qariya.info/vb/showthread.php?t=57372&page=6
و الدوائر الخاصة به فى هذا الملف فى المشاركة 41

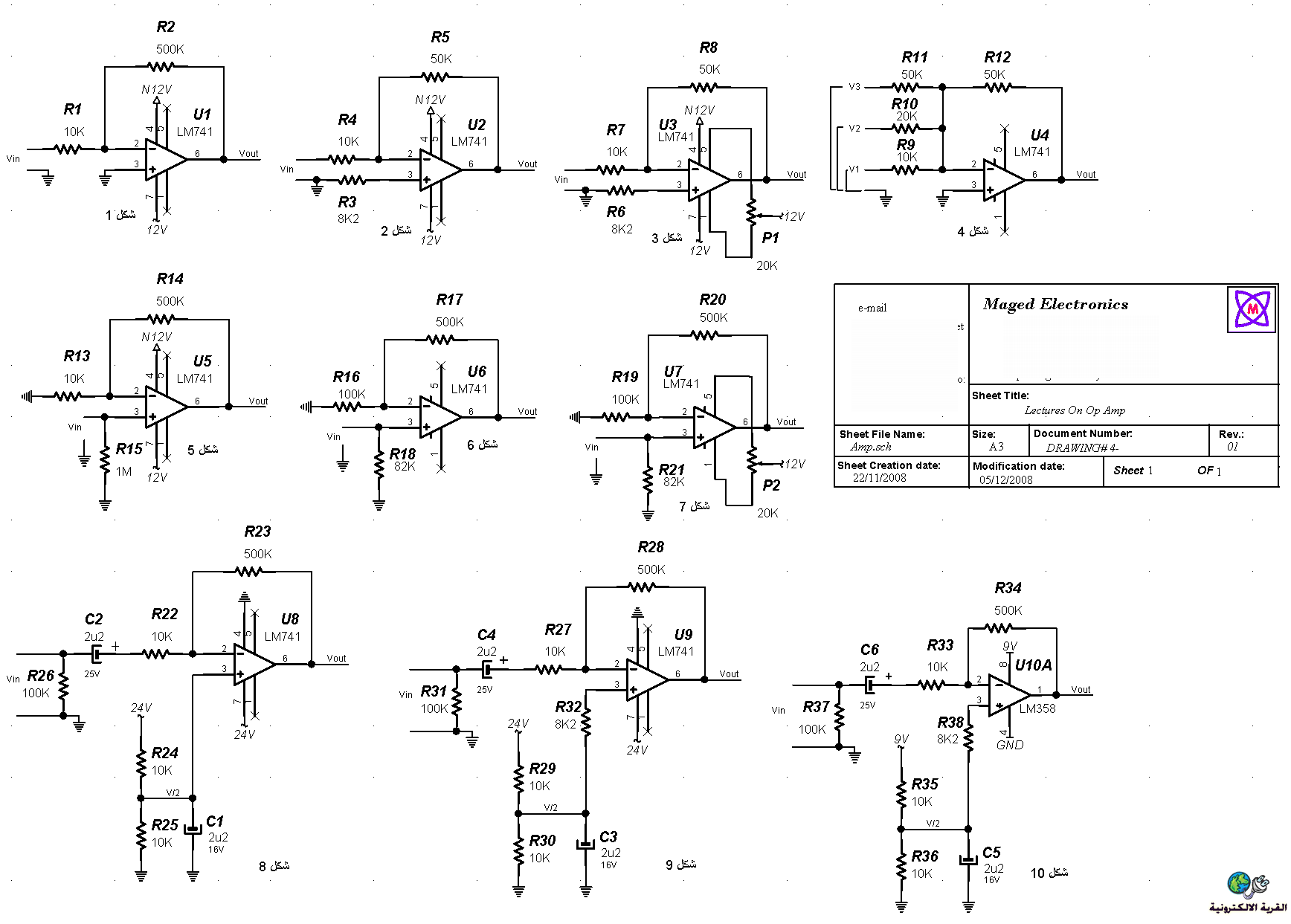

http://upload.qariya.info/images/qariya-b2432da99f.png
الدوائر 1و2و3و4 لمكبر ذو كسب سالب مع تغذيتين + فولت و - فولت مع الأرضى (صفر فولت)
الدوائر 5 و6 و7 لدوائر ذات كسب موجب مع مصدرين تغذية
الدوائر 8و9و10 التعديل للكسب السالب لتعمل بمصدر واحد فقط
دائرة الترانزيستور المستخدمة دائرة متقدمة و لها استخدامات خاصة و حساباتها ليست سهلة فهى تتطلب حل معادلات آنية بسبب التغذية العكسية - هناك دوائر أكثر سهولة فى الحساب لكن يجب أن نعرف الهدف من استخدامها
ارجو المساعده فى دائرة مكبر عمليات
