مشكله بمحول لعمل شاحن بطاريه فولت زائد بعد التوحيد

[mishmish2002]

السلام عليكم لدى محول خاص ب ups بقدره 10 امبير قمت بفكه وقمت باعاده لفه حسب المعادله الخاصه بلف المحولات لكى استخدمه شاحن بطاريه سياره
حسب الحسابات عملت خروج فولتين واحد 13 فولت و الاخر 13.80
و عند التجميع و التجربه كانت الفولتيات مضبوطه لكن بعد التوحيد عن طريق بريدج تبريد وجدت ان الفولت ارتفع يعنى 13 فولت اصبح 15.43 و 13.80 اصبح 16.65فولت مع العلم ان خرج البردج بدون مكثفات مرفق صور توضيحيه

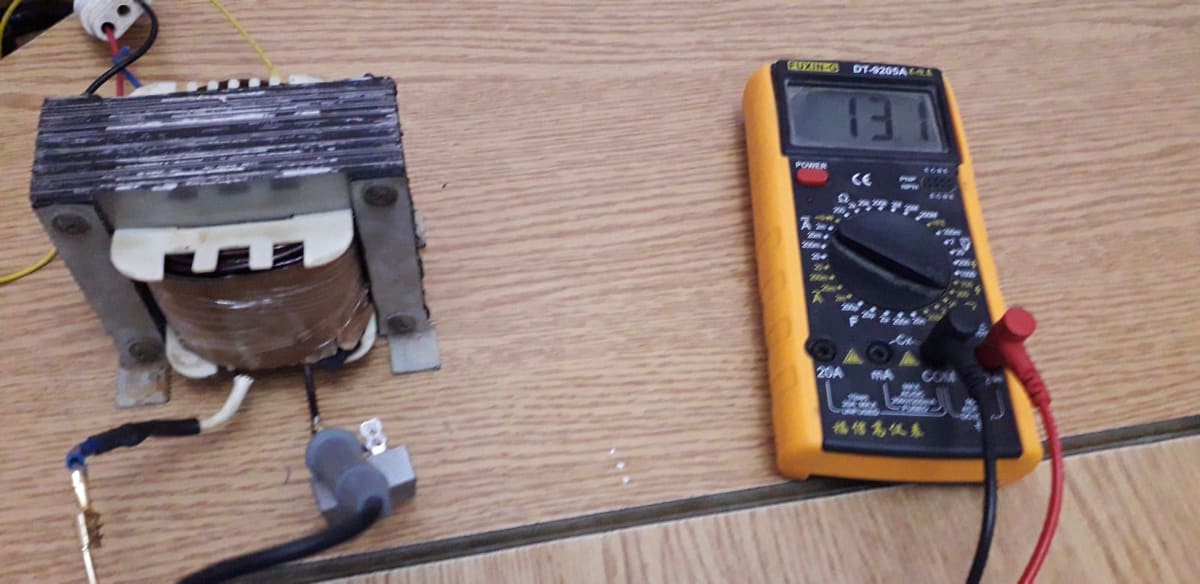

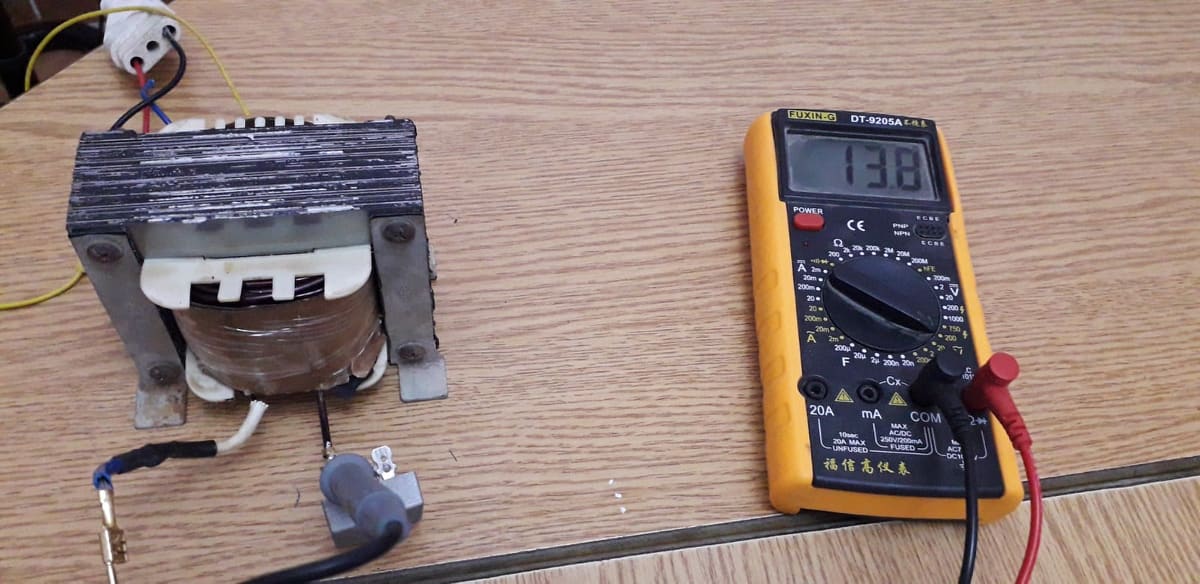

الصور ac قبل التوحيد الفولت العالى و الواطي

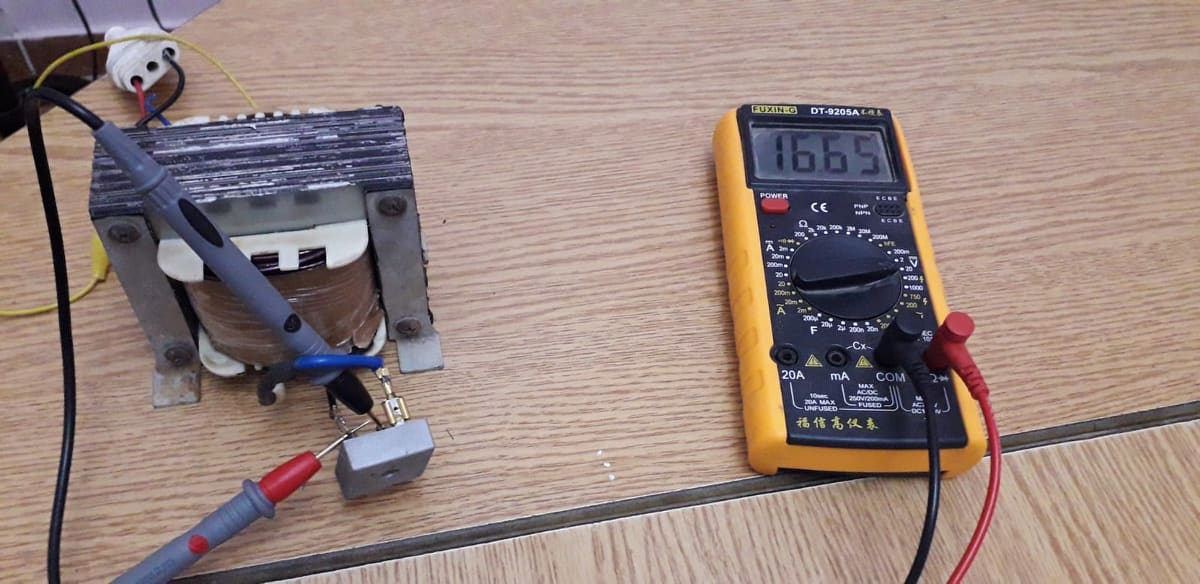

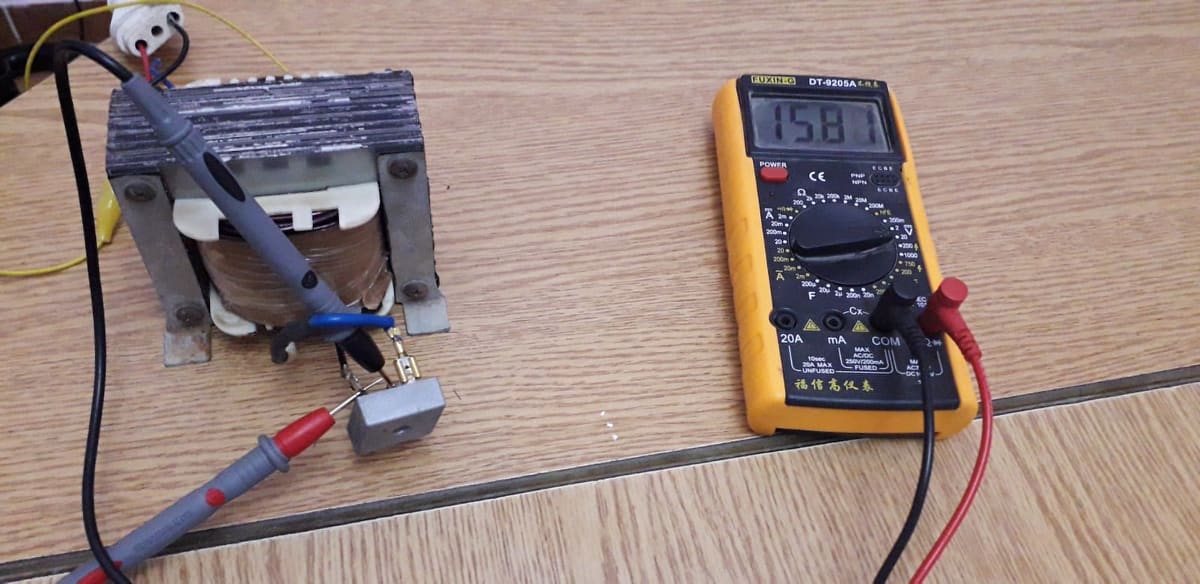

الصور dc بعد التوحيد الفولت العالى و الواطي

[عبدالله حجازى]

السلام عليكم لدى محول خاص ب ups بقدره 10 امبير قمت بفكه وقمت باعاده لفه حسب المعادله الخاصه بلف المحولات لكى استخدمه شاحن بطاريه سياره
حسب الحسابات عملت خروج فولتين واحد 13 فولت و الاخر 13.80
و عند التجميع و التجربه كانت الفولتيات مضبوطه لكن بعد التوحيد عن طريق بريدج تبريد وجدت ان الفولت ارتفع يعنى 13 فولت اصبح 15.43 و 13.80 اصبح 16.65فولت مع العلم ان خرج البردج بدون مكثفات مرفق صور توضيحيه

الصور ac قبل التوحيد الفولت العالى و الواطي

هذا طبيعي ومن تصميم مثل هذة المحولات هوا عمل حساب لتعويض هبوط الفولت عند التحميل علي المحول


ضع حمل مناسب للمحول وتلاحظ هبوط الفولت الي 13 فولت تقريبااا

وانصحك لو هناك دوائر ممكن تتضرر من الفولت الذائد يمكنك أخذ تفريعه من خرج البريدح وتمريرها علي منظم جهد يتناسب مع دائرة تنظيم

ويفضل ارفاق الدائرة لكي يكون عليها نقاش متبادل للوصول الي الأفضل

[ماجد عباس محمد]

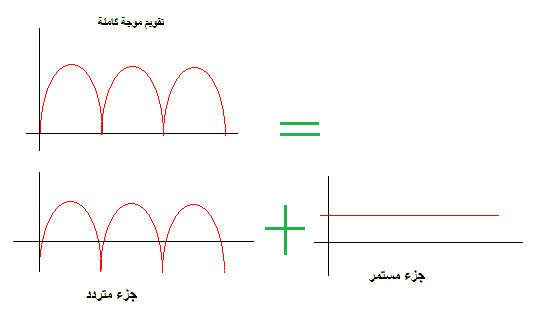

أضيف لما قاله الأخ الفاضل عبد الله أن هذا الآفو لا يقيس قيمة فعلية True RMS فقط يقيس جهد مستمر و بعد التقويم أصبح الخرج أنصاف موجات لها قمة أعظمية = 1.414 قيمة المتردد مطروحا منها الهبوط على القنطرة ولو وضعت الآفو على وضع قياس المتردد سيقيس أيضا قيمة لكون الخرج مجموع قيمتين



معذرة لماذا قيمتين ولماذا هذا الفارق الضئيل جداً بينهما ؟

هل اختبرته تحت الحمل لتعلم الخرج الصحيح؟
