مساعدة لتفادي الاخطاء

[Bahaa599599]

السلام عليكم وكل عام وانتم بخير
اريد تنفيذ هذه الدائرة لكنني اريد بعض المساعدة في
( تحديد فولتية المكثفات ، ومقدار قدرة المقاومات بالوات اللازمة لتفادي زيادة حرارة القطع وتلفها )
واريد بديل للدايودان ( بديل مشهور ان وجد )

https://1.top4top.net/p_13211wiuu0.jpg

[ماجد عباس محمد]

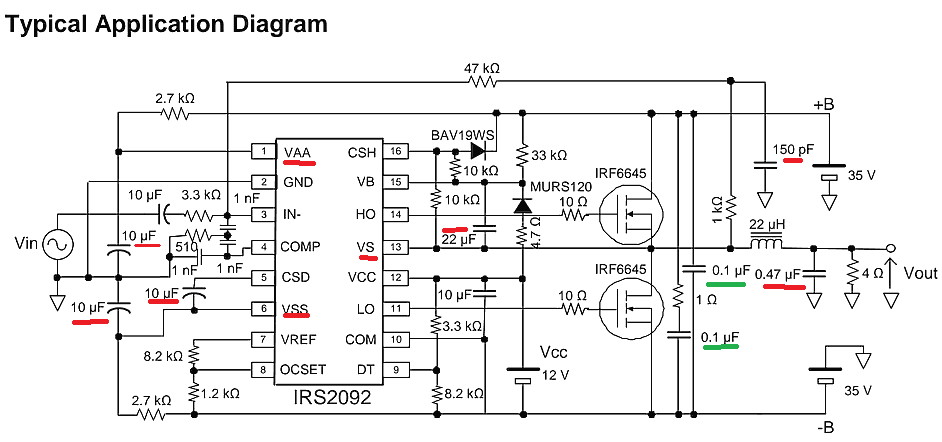

ألاطراف VAA وVSS و Vs يرتفع الفولت عليهم حتى 200 فولت لذا يجب أن تكون كل المكثفات المتصلة بهم تتحمل 300 فولت على الأقل تابع العلامة الحمراء
المكثفات 0.1 بالعلامة الخضراء على التغذية و مكثف الخرج 0.47 بالعلامة الحمراء تتحمل 3 أمثال التغذية أى 150 فولت
الدايودات MURS120 اسأل عن الترا فاست 1 أمبير 200 فولت و يمكن استخدام UF4007 أو ما يتاح لديك
الدايود الأخير تحتاج 100 فولت لذا استخدم نفس الدايود

[Bahaa599599]

مشكور استاذ ماجد
لكن بالنسبة للمقاومات ؟؟
والمكثف في اقصى يسار الدائرة
يوجد مكثفان على التوالي كلاهما 10u احدهما قد اشرت عليه والاخر لم تشر اليه وهو موصول بالتوالي مع السابق

[ماجد عباس محمد]

شكراً للتنبيه و معذرة لم الحظه
تم التصحيح في الرسم السابق
بالمناسبة المكثفان ليسا على التوالي فالطرف المشترك أرضى

المقاومات عادية ربع وات تكفى
