اقتباس:
المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

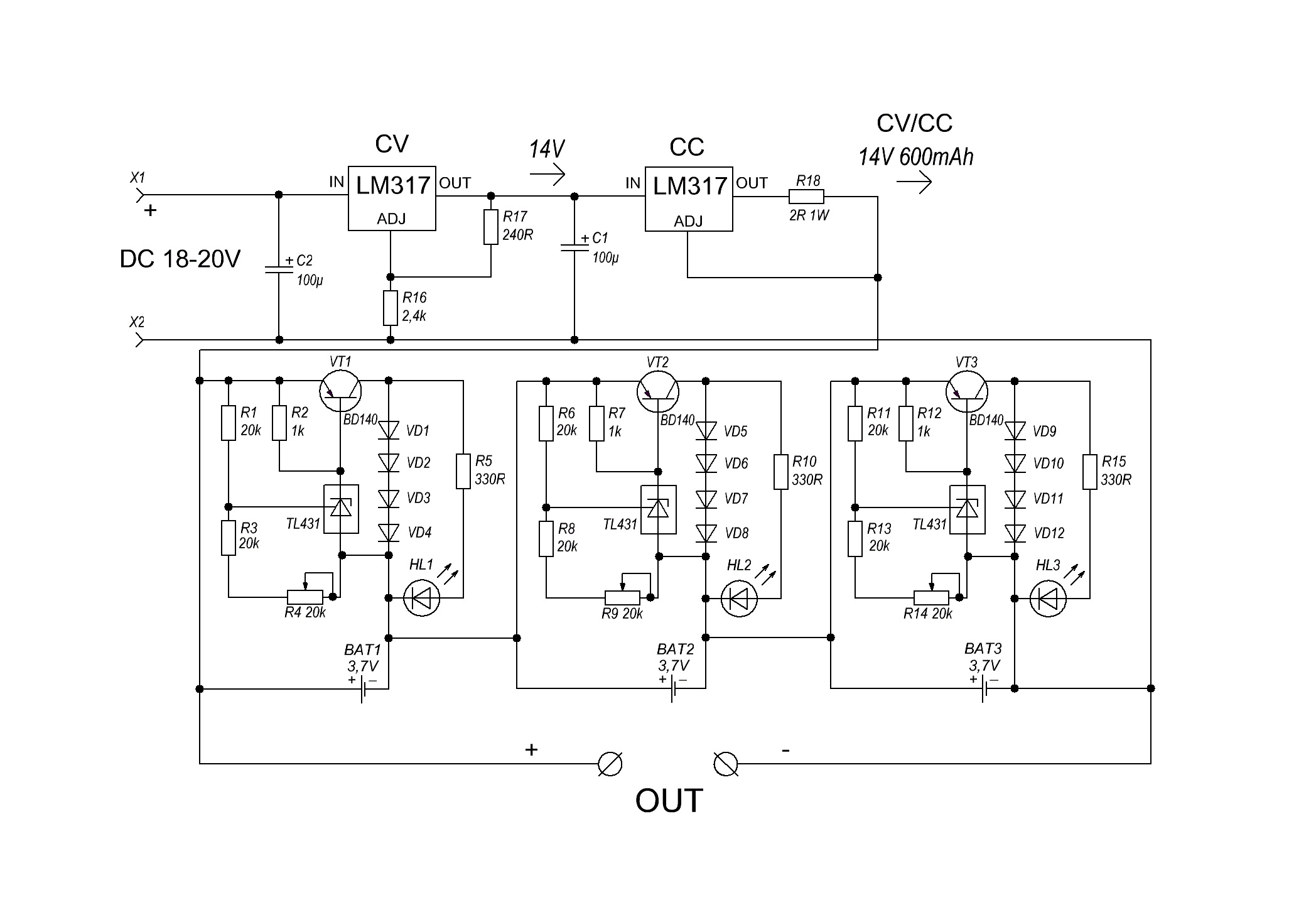

احذف مجموعة من الثلاث مجموعات و اجعل المقاومة R16 متغيرة تضبط منها الفولت للقيمة التى تريدها
|
مهندسنا الكبير كل عام وحضرتك بخير
شكرا لاثراء موضعى بمرورك العطر
وردك السريع
كان لى بعض التساؤلات
ماهو سيكون الفولت المطلوب
علما بأن الخليه 3.7
وفى حالة التشبع ستكون 4.2
وهو لديه ثلاث خلايا
ادخل عليهم 14 فولت
اذن نقسم 14 على ال3 = 4.6666666667 دا الجهد الداخل للواحده
ونحن نود التعديل
بحيث يكونو 2
ستكون كلاتى 4.6666666667 × 2 = 9.3333333334
الناتج سيكون 9.4 فولت تقريبا مكان ال 14
هل كدا انا صح ام مخطئ
----------------------------------------
ثانيا
هل تيار الشحن سيظل كما هو على ال 2 خليه 600 ملى امبير
ام لازم ننقصه
-----------------------------------
ثالثا
اتمنى ان تكون شاهدت الفيديو

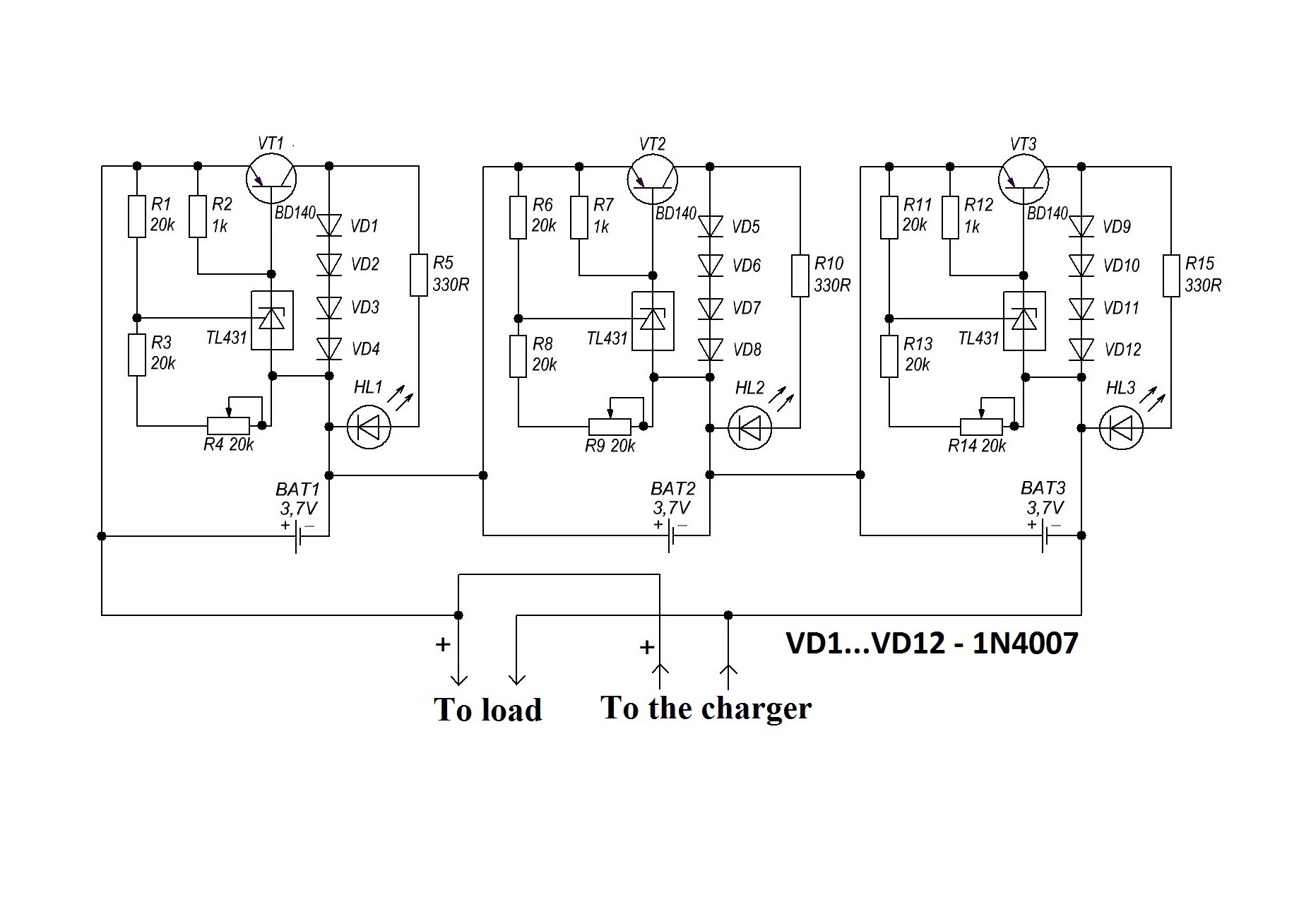

وهو قام بموازنه كل مجموعه على جهد 4.2
اين نضع اطراف البور سبلاى
لتكون المعايره دقيقه ليضئ الليد
--------------------------
رابعا
اذا اردت اضافة ليد لكل مجموعه
تبيان لجارى الشحن
بحيث عند اضاءة الليد الاساسى وهو اتمام الشحن ينطفئ هذا
-------------------------------
خامسا
اود حماية
لطرفى OUT
بحيث اذا صار شورت فى الجهاز اى مانسميه الحمل
التى يستهلك الطاقه
اذا سار شورت بين السالب والموجب
لن يصل الشورت للخلايا والدائره بتاتا
اسف لو كنت ثرثار وكثير المطالب
ربما انتم عوتمونا على كرمكم
الفياض
ابسط الله لكم فى رزقكم
واذادكم علما
افاده واستفاده
