هل الملف coil قادر على عمل كفلتر للجهد وتيار بدون استعمال المكتف

[ardino160]

اسلام عليكم

اخواني الكرام ادا وضعنا القنطرة توحيد على خرج المحول AC ووضعنا الملف دو القلب الحديدي

على الخرج دايودات القنطرة يعني على توالي مع القنطرة هل سيقوم بعمل كفلتر للاشارة ويحولها

من الاقواس الموجبة الى جهد موجب تقريبا مستمر بدون استعمال اي مكتف ام لا

[Bahaa599599]

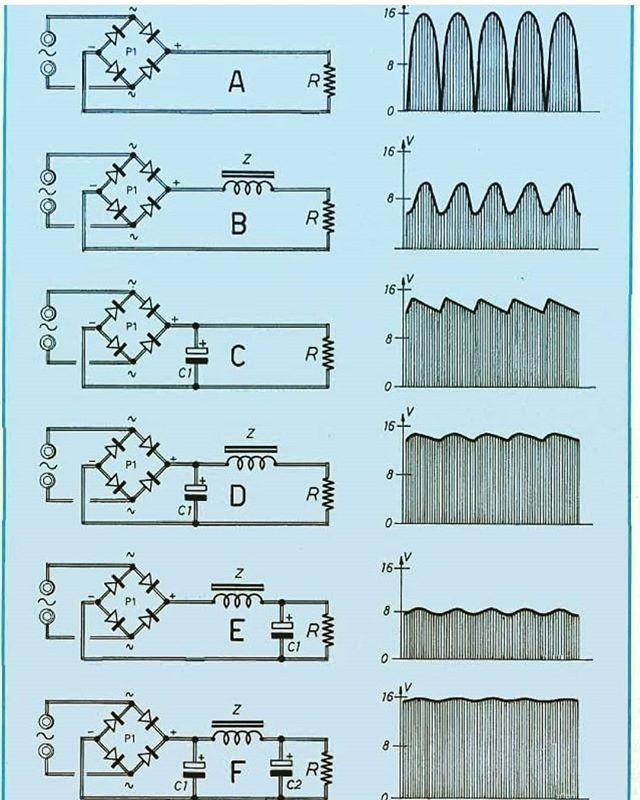

يمكنك الاستفادة من هذه الصورة

[ardino160]

شكرا لك اخي الكريم Bahaa599599 على ردك وبارك الله فيك
ان اتحدث عن الحالة b في شكل

[ماجد عباس محمد]

استخدام الملف مستخدم منذ بدء الإلكترونيات و حتى الآن فى تطبيقات كثيرة خاصة عندما يتعلق الأمر بالترددات العالية فأشباه الموصلات جميعها تتحمل الحمل الحثى أفضل من الحمل السعوى
لفهم ما يحدث نتذكر أن

المكثف يعمل على الفولت و الملف يعمل على التيار لذلك لفهم السلوك نفترض للسهولة محول يعطى 11 فولت و يهبط على الدايودات 1 فولت ليكون الفرق 10 فولت
الخرج سيكون موجات تقويم موجة كاملة بقمة = 1.414 * 10 = 14.14 فولت
الآن عندما يكون السحب = صفر ثم يزداد تدريجا فى الحالتين

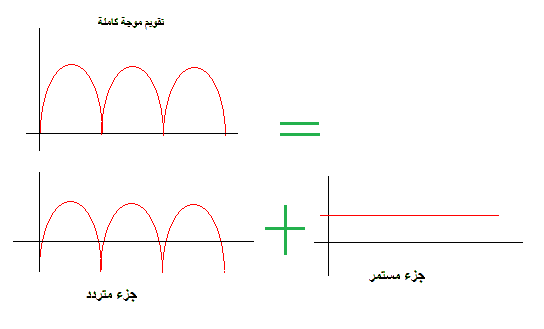

عند وضع مكثف كمرشح يكون الخرج 14.14 فولت مستمر 100% و مع بدء السحب يقل المستمر و يظهر المتردد فى صورة تعاريج و ذلك حتى نصل لأعلى قيمة مستمرة يمكن سحبها من الدائرة حسب قدرة المحول و التقويم و سعة المكثف و يصل الفولت إلى 0.9 من المتردد أى 9 فولت و عندها يبدأ الخرج فى الهبوط و التحميل الزائد و تشوه الخرج
الآن باستبدال المكثف بالملف...
عند وضع ملف كمرشح يكون الخرج تقويم الموجة الكاملة بقمة 14.14 فولت و مع بدء السحب يقل المتردد و يظهر المستمر فى تيار الخرج و فولته و ذلك حتى نصل لأعلى قيمة مستمرة يمكن سحبها من الدائرة كما سبق تماما حسب قدرة المحول و التقويم و حث الملف و يصل الفولت إلى 0.9 من المتردد أى 9 فولت و عندها يبدأ الخرج فى الهبوط و التحميل الزائد و تشوه الخرج

[ardino160]

شكرا لك استاد ماجد هل تقصد أن الملف لا يعمل على تقويم الجهد فقط يعمل على تقويم تيار

سؤالي تاني كيف يتم حساب الملف تقويم تيار حسب القدرة المسحوبة اقصد ماهي المعادلة المستخدمة لهدا الغرض

[ماجد عباس محمد]

الملف له حث و معاوقته = 2 * 3.14 * التردد * الحث = كذا أوم و التردد فى تقويم نصف الموجة يكون تردد المصدر و تقويم الموجة الكاملة يكون ضعف المصدر
الحمل أيضا يترجم بالأوم = الفولت/التيار
و هذا الملف سيعمل مع الحمل كمجزء جهد كلما كبرت معاوقته قل المتردد على الحمل و زاد الترشيح و تختار نسبة الترشيح بنسبة المعاوقة للحمل

لكن المشكلة هنا أن كلما زاد الحمل وهو تيار مستمر يتعرض الملف للتشبع وهنا يهبط الحث بنسبة كبيرة فجأة عند حدوثه لذا يتعمد وضع فجوة هوائية لتجنب ذلك و إن كانت تؤثر على قيمة الحث و تقلله
هنا شرح للفرق بين لف قلن حديد كمحول أو لفه كملف
http://www.qariya.info/vb/showthread.php?t=88149&page=2
المشاركة 10

[ardino160]

شكرا لك استاد ماجد وبارك الله فيك على مجهوداتك لكن في المكتفات عند استعماله كمقوم الجهد يستعمل 2 مايكروفاراد لكل واحد وات من القدرة

يعني لوكان لدينا الخرج بقدرة 100 وات سنضع على الخرج 200 مايكروفاراد

لدالك اعتقدت أن هناك علاقة تربط تيار بالقيمة الحث للملف متلا لكل 1وات 10ميلي هينري او شئ من هدا القبيل

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة ardino160

شكرا لك استاد ماجد وبارك الله فيك على مجهوداتك لكن في المكتفات عند استعماله كمقوم الجهد يستعمل 2 مايكروفاراد لكل واحد وات من القدرة

من قال هذا الكلام؟؟
أين التردد و أين قيمة فولت المتردد فى الخرج؟؟
هذه الفرضية هى تطبيق تجريبى لحالة خاصة فقط ولا تناسب الدوائر الإلكترونية إطلاقا

يعني لوكان لدينا الخرج بقدرة 100 وات سنضع على الخرج 200 مايكروفاراد

يعنى لو عندى دائرة 100 فولت 1 أمبير سأضع لها نفس المكثف لو كانت 10 فولت 10 أمبير 200 ميكرو؟؟

لدالك اعتقدت أن هناك علاقة تربط تيار بالقيمة الحث للملف متلا لكل 1وات 10ميلي هينري او شئ من هدا القبيل

هنا شرح هذا الموضوع فى المشاركة 47
http://www.qariya.info/vb/showthread.php?t=59960&page=6
ستجد أن المعادلة
C= I.T \V
و لحساب الجهد المتردد و يسمى أيضا جهد التعرجات على المكثف نطبق فى المعادلة السابقة

الفولت المتردد = تيار الحمل * الزمن حسب نوع التقويم / سعة المكثف
يعنى فى الدائرة الأولى 100 وات 100 فولت 1 أمبير
الفولت المتردد = 1 * 0.1 / 200^-6 = 50 فولت بفرض تقويم موجة كاملة أى سيكون نصف الخرج متردد!!!
وفى حال 10 فولت 10 أمبير سيكون 500 فولت أى أن هذا المكثف لا يجدى شيئا


معادلة الملف هى التى وضعتها لك
