معذرة كيف تأكدت أنها ملفات بينما البوردة غير مكتوب عليها شيء و الدائرة غير متاحة؟

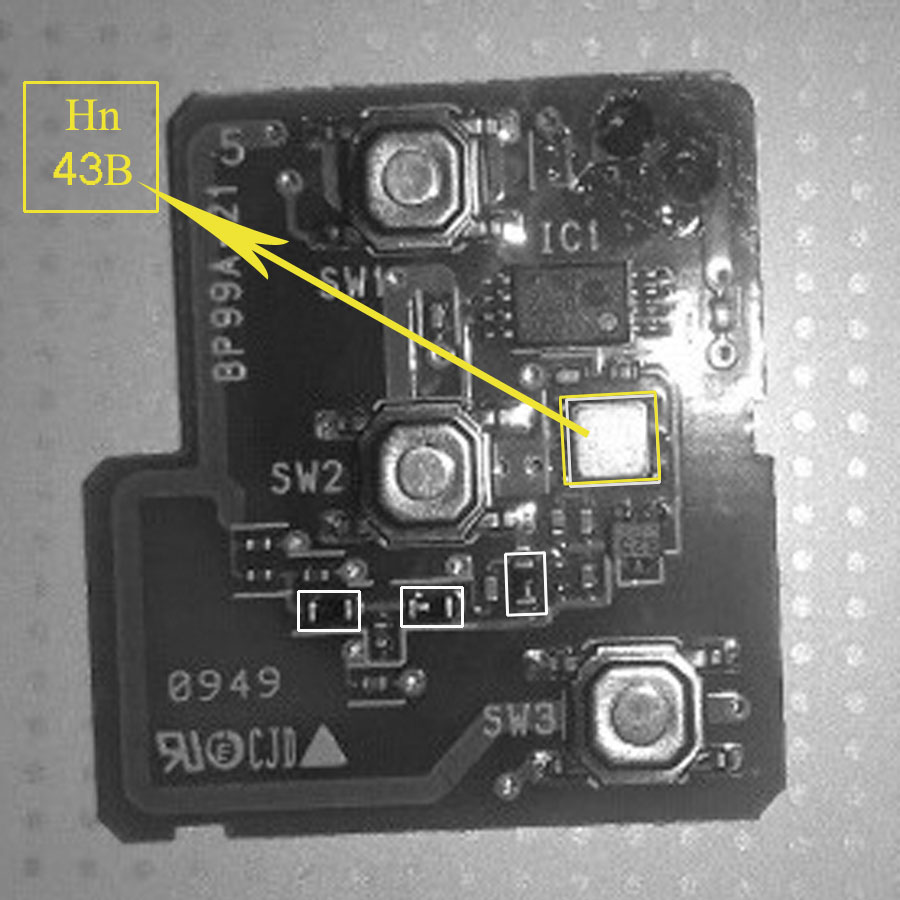

المربع الأبيض قد يكون كريستال و ما قسته على السليم ناتج من شيء ما متصل بها
الملف يقاس بالهنرى و ليس بالأوم وله جهاز خاص لقياسة
ربما لو بحثت عن الداتاشيت للمتكاملة تجد فيه الدائرة و يوضح لك ما تحتاج لعمله
|
السلام عليكم ورحمة الله وبركاته
اشكرك على ردك اخي الكريم

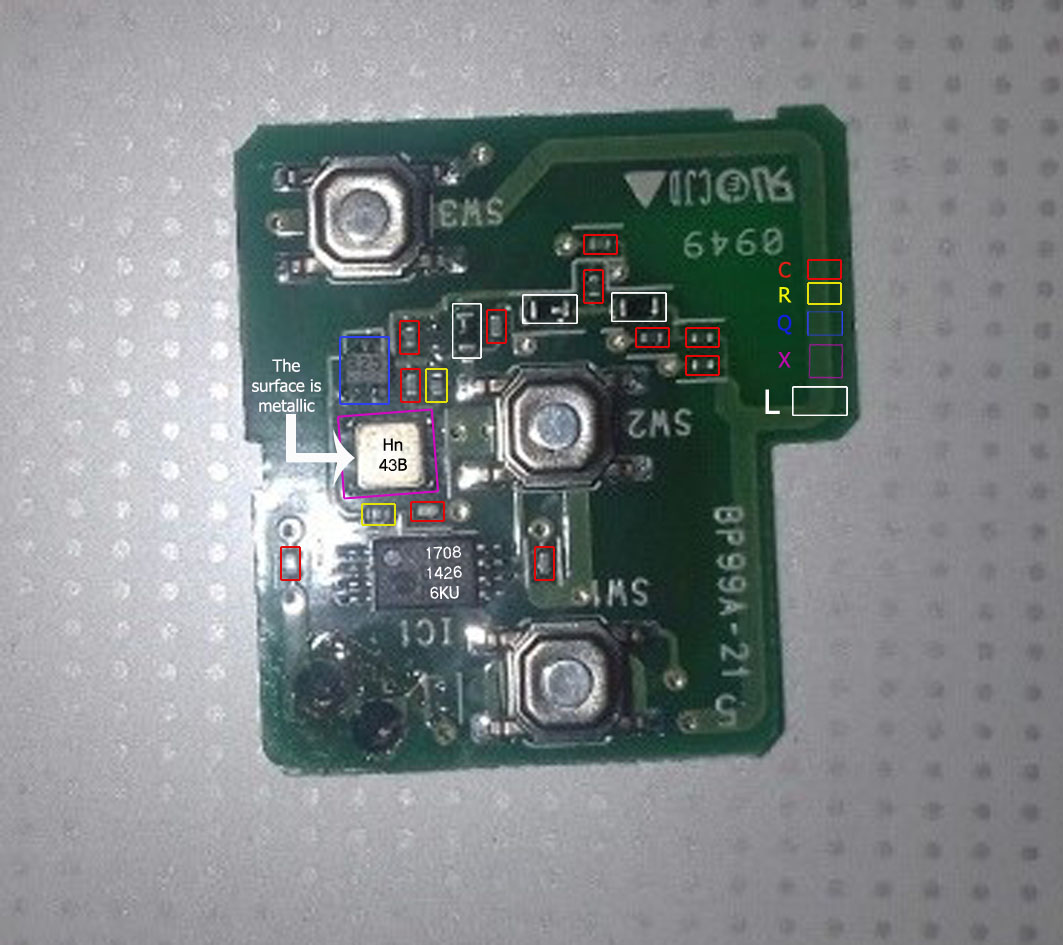

بالنسبة لسؤالك كيف تأكدت ان هذه ملفات وليست مقاومات مثلاً اولاً من اللون اللون الاسود خاص بالمقاومات والملفات فقط ثانياً من ابعاد القطع فالمقاومات تكون مسطحة اكثر ( سماكتها اقل ) بينما الملف يكون سميك ويكون مربع الشكل تقريباً ( عرضة يساوي ارتفاعة )
اعرف ان الملف يقاس بالهنري وقياسي له لم يكن لغرض معرفة القيمة انما لمعرفة مااذا كان معطل ام لا
عند قياسي له لم يكن هناك اي توصيل وهذا يعني انه لا يوجد اي قطع اخرى له توصيل على نفس الخط
والسبب الاخير وهذا مجرد تخمين ليس اكثر ان هذه القطع موجودة في دائرة جهاز ارسال اي متعلق بالترددات بشكل مباشر والارجح ان تكون ملفات اكثر منها مقاومات في هذه الحالة
اما بخصوص افتراضك ان هذه القطع كريستاله وليست ملفات الكريستاله لا تعطي اي مقاومة عند قياسها بالاموميتر بينما هذه القطع اعطت مقاومة عند قياسها في جهاز اخر لنفس النوع شغال
ملاحظة اخيرة عند زع هذه القطع وقياس المقاومة بين اطراف التوصيل الخاصة بها تكون المقاومة صفر ( 0 )
هل يمكن ايجاد قيمة هذه الملفات ؟؟
