كيف حل هذه المشكلة

[سعد55]

في المحولات الخافظة للفولتية عند وضع حمل عليها تهبط الفولتية وعند فصل الحمل ترتفع الفولتية ماهو الحل

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة سعد55

في المحولات الخافظة للفولتية عند وضع حمل عليها تهبط الفولتية وعند فصل الحمل ترتفع الفولتية ماهو الحل

السلام عليكم ورحمه الله

لو بتتكلم عن محول من نوع سويتشنج باور وعند توصيل حمل عليه يهبط الفولت وعند فصل الحمل يعود الفلوت لمعدله الطبيعي ...

ربما الحمل يستهلك تيار أكبر من تيار المحول ....

ولو المحول من نوع محول الملفات ..

فهذا طبيعي عند تصميم مثل هذه المحولات يكون الفولت الخارج منها أعلي من المكتوب عليها .. وعند وضع الحمل الكامل علي المحول يهبط الفولت الي الفولت المكتوب علي المحول

مثال لو محول 12 فولت 3 أمبير .. عند قياس فولت المحول بدون دائرة توحيد تيار يكون تقريباا خرج المحول 10 أو 11 فولت .. متغير .. وعند وضع دائرة توحيد تلاحظ ارتفاع الفولت الي تقريبااا 15 أو 16 فولت ..

وتلاحظ هنا أخي الحمل يلعب دور في سحب التيار ..

بمعني تيار المحول هوا 3 أمبير .. لو تم وضع حمل مثلا 300 ميلي أمبير تجد أن الفولت الخارج من المحول مزال 15 أو 16 فولت .. ولكن عند التحميل علي المحول بحمل مناسب لل 3 أمبير .. مثلا حمل يكون 2 أمبير أو 2.5 أمبير تلاحظ هنا أن الفولت هبط الي 12 فولت المدونه علي المحول ..

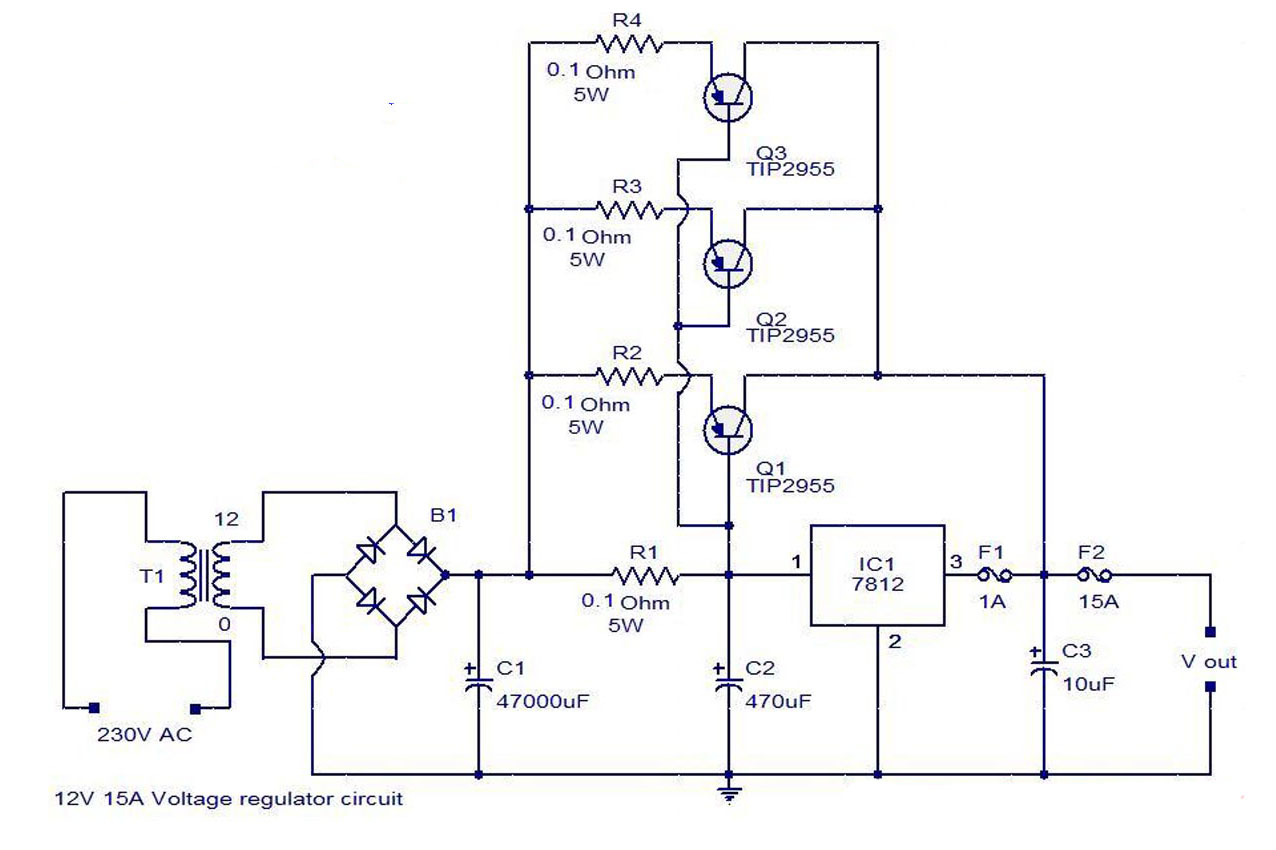

ولحل مثل هذة الحالات يمكنك استخدام دوائر منظم للجهد تتناسب مع تيار المحول ..




الترنزوسترات هنا في الدائرة هي اللتي تحدد تيار الدائرة مع مصدر التغذيه

[ماجد عباس محمد]

أضيف لما قاله الأخ الفاضل عبد الله أن هذه الظاهرة فى كل المحولات سواء خافضة أم رافعة وهى بسبب مقاومة أسلاك الملفات الأومية فضلا عن الفقد فى المجال المغناطيسى و كفاءة المحول ككل ، وهى لا حل لها سوى أن تحمل المحول بالقدر الذى لا يهبط معه جهد الخرج أو كما ذكر الأخ الفاضل أن تتعامل مع الحمل بحيث يقبل هذا الهبوط

[سعد55]

الف شكر لكم
