دارة التبديل بين البطارية ةالشاحن دون فصل الراوتر

[yehya-1979]

[yehya-1979]

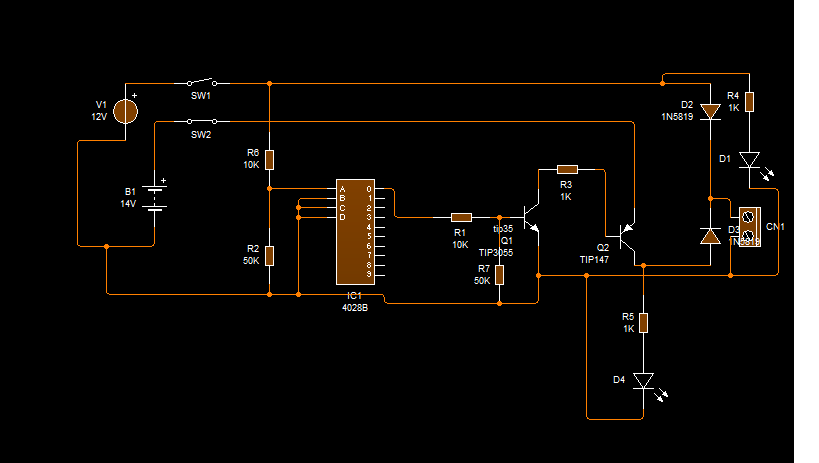

طبعا الدارة لراوتر 12 فولت اما راوتر 9 فولت فيحتاج منظم جهد 9 فولت ويضاف الى الدارة

[yehya-1979]

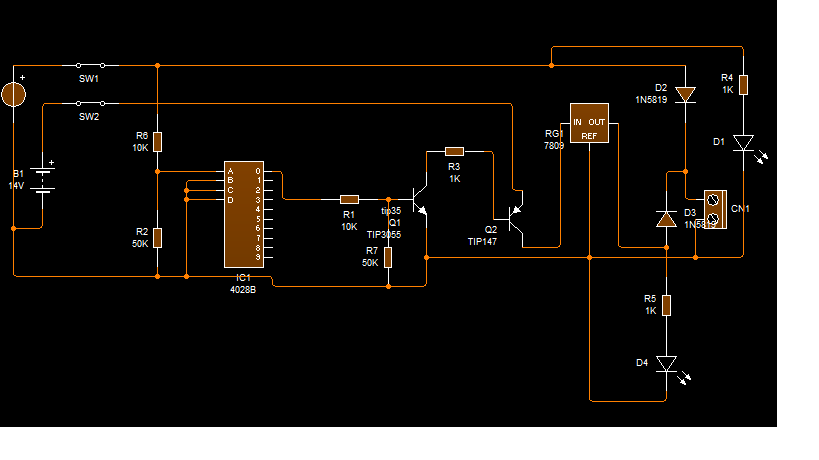

وهذه دارة لراوتر 9 فولت

[yehya-1979]

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة yehya-1979

أخى الكريم
مجهود كبير جعله الله فى ميزان حسناتك

هل اختبرت هذه الدائرة عمليا أم اكتفيت بالمحاكاة و التى تفترض مثاليات قد لا تتوافر فى الواقع؟؟

أولا - المتكاملة لم يتم توصيل طرفى التغذية 16 و 8 و لو تم التوصيل فى مكان خاطئ لن تعمل الدائرة
ثانيا - البطارية فى الرسم 14 فولت و المتوافر 12 فولت رصاص/حامض أو 11.7 ليثيوم
ثالثا - لو الشاحن به مكثف كبير للتنعيم فالمتكاملة لن يتغير خرجها حتى يصل جهد الدخول إلى 5.4 فولت (إرجع للداتاشيت) و عند هذا الفولت مع خصم جهد الثنائى سيكون الفولت أقل من 5 و من ثم سيتعطل الراوتر
رابعا - اختيار الترانزيستور TIP3055 غير مناسب لأن تيار القاعدة عند القطع هو 5 مللى أمبير وهو أعلى من خرج المتكاملة - أيضا تيار تسريب القطع للمجمع 1 مللى أمبير ستسحب من الترانزيستور الآخر ذو كسب 1000 (دارلنجتون) أى قد لا يكون قاطع كما تتصور أو يعطيك المحاكى
خامسا - اختيار TIP147 سيخصم من جهد المصدر 3.5 فولت عند التشبع (ارجع للداتاشيت و ليس المحاكى) أى سيبقى على الأكثر 8.5 فولت للراوتر

و أخيرا ماذا تضيف هذه الدائرة أكثر من التوصيل المباشر للبطارية 12 مع خرج الادابتور علما بان خرج أى أدابتور سيكون دايودات التقويم أى لن تفرغ البطارية فيه على أى حال و سيحافظ الادابتور على شحنة البطارية طالما الجهد العمومى موجود؟

[yehya-1979]

شكرا اخي ماجد عباس على الملاحظات
بالنسبة للتغذية المتكاملة فالبرنامج لا يعطيني مكان التغذية للمتكاملة كما هو واضح في المخطط وتغذية المتكاملة من البطارية
ثانيا بالنسبة لتغذية البطارية 12 فولت ولكن شاحن البطارية يصل الى 14 فولت وفي حل فصل محول الراوتر ستصل ال 14 فولت الى الدارة
ثالثا بالنسبة للترانزستور هو tip35 ولاكن غير موجود في البرنامي وكتبت اسمه وموجود اسمه على الدارة
وبالنسبة للترانزستور tip147 خصم 1 فولت من الجهد
وبالنسبة للديودات هي ديودات شوتكي
على كل حال انا قمت بتصميم الدارة للابتوب الي عندي بما ان البطارية تعطلة نهائيا ولم تعد صالحة للاستخدام والدارة تعمل بشكل ممتاز والسبب الرئيسي الذي جعلني اصمم هذه الدارة هو حوار الاخوة عن دارة تبديل بين شاحن الراوتر والبطارية دون فصل الراوتر ودون تسريب من البطارية
والان ساعمل على تشغيل الدارة على الراوتر وهذه صورة دارة اللابتوب

[yehya-1979]

[majidye]

المشاركة الأصلية كتبت بواسطة yehya-1979

شكرا اخي ماجد عباس على الملاحظات
بالنسبة للتغذية المتكاملة فالبرنامج لا يعطيني مكان التغذية للمتكاملة كما هو واضح في المخطط وتغذية المتكاملة من البطارية
ثانيا بالنسبة لتغذية البطارية 12 فولت ولكن شاحن البطارية يصل الى 14 فولت وفي حل فصل محول الراوتر ستصل ال 14 فولت الى الدارة
ثالثا بالنسبة للترانزستور هو tip35 ولاكن غير موجود في البرنامي وكتبت اسمه وموجود اسمه على الدارة
وبالنسبة للترانزستور tip147 خصم 1 فولت من الجهد
وبالنسبة للديودات هي ديودات شوتكي
على كل حال انا قمت بتصميم الدارة للابتوب الي عندي بما ان البطارية تعطلة نهائيا ولم تعد صالحة للاستخدام والدارة تعمل بشكل ممتاز والسبب الرئيسي الذي جعلني اصمم هذه الدارة هو حوار الاخوة عن دارة تبديل بين شاحن الراوتر والبطارية دون فصل الراوتر ودون تسريب من البطارية
والان ساعمل على تشغيل الدارة على الراوتر وهذه صورة دارة اللابتوب

دائرة رائعة وممتازة وعملية ، تسلم يا بشمهندس
