تعديل على دائرة تايمر

[majidye]

اخواني المهندسين المحترمين
تحية طيبة
هناك العديد من دائرة التأخير باستخدام المتكاملة 555 ولفترات زمينة بحسب الحاجة

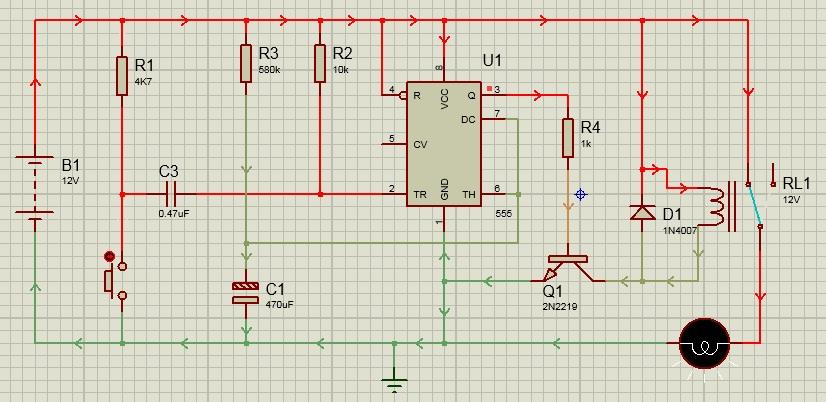

فعلى سبيل المثال الدائرة المرسومة أدناه تعمل لمدة 5 دثائق تقريبا من وقت الضغط على الزر وبعد الخمس دقائق ينطفىء المصباح ، فلو كانت هذه الدائرة لإنارة سلم او اي مكان اخر فبعد الخمس الدقائق - او اي وقت اخر حسب تصميمها - فسيتحول السلم الى ظلام وعلى الشخص التخبط في الظلام ليجد موقع اقرب زر ليضغطه ويضاء المصباح من جديد ،،، ففكرت بعمل تعديل على هذه الدائرة لتعطي إشارة معينة قبل انتهاء الخمس الدقائق ب 15 ثانية ولتكن الاشارة فلاش لهذا المصباح قبل ان ينتطفي لكي يتسنى للشخص ان يجد الزر ليضغطه ويعود المصباح مستقر الاضاءة ويٌعاد العد التنازلي الخمس الدقائق من جديد وهكذا ولكني لم استطيع ،
فهل بإمكانكم اخواني المهندسين مساعدتي في تعديل هذه الدائرة لتقوم بعمل فلاشر للمصباح قبل ان ينطفئ ب 15 ثانية
وجزاكم الله خير

[ماجد عباس محمد]

أخى الكريم
الدائرة لا تدعم خاصية "إعادة القدح" أى تكرار الضغط على الزر لن يعيد بدء التشغيل و تحتاج لتعديل أو استخدام متكاملة أخرى تدعم

ثانيا عادة ما يكون الزمن المخصص لها يكفى للصعود و لو لم يكفى فهذه الخاصية ستعوض عن ذلك و تغيير الزمن أسهل بكثير من دائرة تحذير إضافية من مقارن و 555 أخرى
لكن لو تحولت إلى فلاشر فمالم يعلم المستخدم لم هذا فلن يستجيب كما تظن فضلا عن أن تقطيع الضوء ليس له ذلك الأثر الطيب الذى تظن خاصة فى سلم مظلم
