اقتباس:
المشاركة الأصلية كتبت بواسطة عريبى محمود
السلام عليكم ورحمة الله وبركاته
اخى الكريم
الدياك
الدياك عنصر الكتروني يتكون تركيبه الداخلي وكأنه دايودين متعاكسين متصلين معا لذلك فهو يمرر الموجة الموجبة والسالبة للتيار الكهربائي معا ومن كلا الاتجاهين
ولكى يعمل الدياك يجب ان يتجاوز فولتية معينة مثلا 40 فولت او 50 فولت او اي فولت اخر مصمم له الدياك لكي يعمل ....وكمثال لو كان لدينا دياك مصمم بحيث يحتاج إلى جهد تشغيل مقداره 25 فولت مثلا فلو سلطنا عليه مصدر كهربائي مقداره 45 فولت فسوف تستهلك 25 فولت منها من أجل تشغيل الدياك وتمر ال 20 فولت المتبقية من ال 45 فولت الى الحمل
اي ان فولتية المصدر قد انخفضت بمقدار 25 فولت وهو مقدار جهد تشغيل الدياك في مثالنا هذا ومن هذا المثال أذا كان جهد المصدر اقل من 25 فولت فأن الدياك لن يعمل ابدا ...... وفى الداتا شيت لعنصر الدياك يوجد به معلومة عن اقل واعلى فولت يعمل عليه الدياك ويعرف بالانجليزية بمصطلح breakover voltage وعليه فان الدياك يعمل بين هذين الفولتيين
كما يمكن ان تسخدم الالوان فى معرفة جهد تشغيله مثل:
برتقـــالى ....... 30 فولت
اصفــــــر .......40 فولت
اخضـــــر......50 فولت
ازرق...........60 فولت
استخدامات الدياك:
* ﻳﺴﺘﺨﺪم ﻓﻲ دائرة ﺗﻮﻟﻴﺪ اﻟﻨﺒﻀﺎت.
* ﻳﺴﺘﺨﺪم كـﻤﻔﺘﺎح ﻟﻠﺘﻴﺎر اﻟﻤﺘﻨﺎوب ﺑﺎﺗﺠﺎهـﻴﻦ.
* ﻳﺴﺘﺨﺪم ﻓﻲ دارات اﻟﺘﺤﻜﻢ اﻻﻟﻜﺘﺮوﻧﻲ كـﻌﻨﺼﺮ ﻟﻠﺘﺤﻜﻢ ﻓﻲ إﻗﻼع اﻟﺜﺎﻳﺮﺳﺘﻮر واﻟﺘﺮﻳﺎك
فحــــــص صلاحية الدياك:
اذا كان فولت تشغيل الدياك مقارب لجهد بطارية الافوميتر يتم وضع تدريج الافوميتر على وضع الاوم ويجب ان تتماثل القراءة فى الاتجاهين

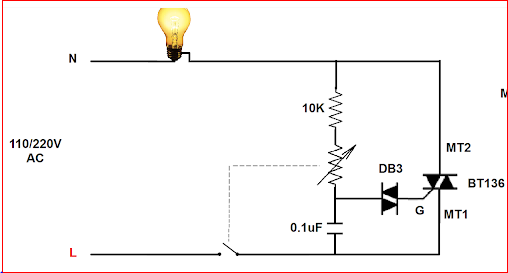

اما اذا كان فولت تشغيل الدياك عالى فيتم عمل دائرة ديمر وهى متوفرةبالبشبكة العنكبوتية
مثل هذه الدائرة البسيطة ويتم وضع الدياك المراد فحصه فى الدائرة وتشغيلها
هذه نبذه بسيطة عن الدياك
|
السلام عليكم
ألف شكر مع التحية أخي محمود بارك الله فيك
سؤالي فقط عن الألوان التي ذكرت لم أفهم القصد هل هي ألوان توضع على الدياك؟ أم لون الدياك نفسه.
صور إن أمكن لو تكرمت... فشكل الدياك يختلط لي مع زينر وشكرا.
لماذا هذاالدياك ؟
