اقتباس:
المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

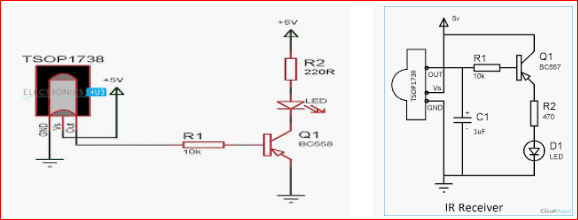

أولاً الترانزستور خطأ فيجب ان يكون س م س أو NPN
ثانياً الليد ممكن لمبة بيان إضافة لتحديد مكان خرج الإشارة
ثالثا
خرج الباعث خرج المجمع
تكبير تيار فقط تكبير فولت و تيار
مقاومة دخول عالية مقاومة دخول اقل
|
السلام عليكم أستاذي الكريم وتحية طيبة.
اقتباس:
|
أولاً الترانزستور خطأ فيجب ان يكون س م س أو NPN
|
يعني أن حساس IR يصدر نبضات موجبة...هل هذا معناه؟
اقتباس:
الليد ممكن لمبة بيان إضافة لتحديد مكان خرج الإشارة
خرج الباعث خرج المجمع
تكبير تيار فقط تكبير فولت و تيار
|
يعني مكان الإشارة يحدد حسب حاجة الدائرة المحملة على دائرة الحساس
(تيار-على الباعث-)
(فولت وتيار -على المجمع-)
هل تراني فهمت؟
اقتباس:
|
مقاومة دخول عالية مقاومة دخول اقل
|
هل وصف مقاومة الدخول هذه بالنسبة لدائرة حساس IR
أم للدائرة التي ستستقبل منها الإشارة؟ هذه لم أفهمها
شكرا جزيلا.
الحمل على الباعث
