معذرة لم الحظ هذه الأسئلة وها هى الإجابة
اقتباس:
المشاركة الأصلية كتبت بواسطة عصـــــام
السلام عليكم
في دائرة منظم الجهد أدناه
ماهو المجال المسموح به لقيمة السعة لكل من المكثفين الموجودين قبل وبعد منظم الجهد 7805 ؟
وهل يمكن أن تكون لهما نفس السعة فقد لاحظت هذا في بعض الدوائر؟
|
ممكن لو الدخل مستمر كهذه الحالة
اقتباس:
|
ماأهمية الموحد 1N5400في مدخل الدائرة مادام المصدرتيار مستمر؟
|
حماية ضد عكس قطبية الدخول بالخطأ لكنه على حساب خصم 1 إلى 1.2 فولت على طرفى الدايود (داتاشيت)
اقتباس:

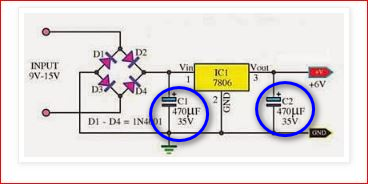

وفي الدائرة الموالية نلاحظ تساوي سعتي المكثفين قبل وبعد المنظم؟
|
نعم لكن قيمة 470 ميكرو كبيرة و هنا غير مجدية ما لم تكن الدائرة صغيرة و مكثف واحد يغنى و يكفى
فكما سبق أن ذكرت وجود 1 ميكرو ملاصق للمثبت و مكثف كبير بجوار الحمل سيكون أجدى
اقتباس:
هل جسر التقويم ضروري والتيار مستمر؟
|
غير ضرورى لكن وجوده يصحح وضع التوصيل بمعنى لا يهم كيف توصل التغذية من البطارية ، ستصحح القنطرة القطبيه و تصل الدائرة بالقطبية السليمة و مرة أخرى على حساب فقد جهد يساوى 2 دايود أو ما يكون على القنطرة من جهد (داتاشيت)
وفى هذه الدائرة بالذات الدخول من 9 إلى 15 و بخصم 2 فولت على الدايودات سيتبقى 7 فولت فقط و المثبت يحتاج فرق جهد 2 فولت لكى يعمل و لذا تصلح مع مثيب 7805 و ليس 7806 أو يكون الدخل من 10 فولت
