دائرة تكبير الصوت

[majidye]

السلام عليكم اخواني المهندسين المحترم
وجد هذه الدائرة في احد المواقع واحب استفيد من خبراتكم التي لا غنى عنها
1- ما رأيكم الهندسي فيها وهل ستعمل عند تنفيذها عمليا وماهي اضافاتكم عليها إن كانت لكم إضافات او تعديلات ؟
2- ماهي القطع المسؤولة عن رفع حساسية المايك وكذا رقع مستوى صوت الإخراج ؟
3- هل بالإمكان مد سلك السماعة الى مسافة 10 متر عن الدائرة والمايك في هذه الدائرة بحيث لاتتأثر جودة وقوة صوت الإخراج وإن كان لا يمكن فما التعديلات التي ترونها ؟

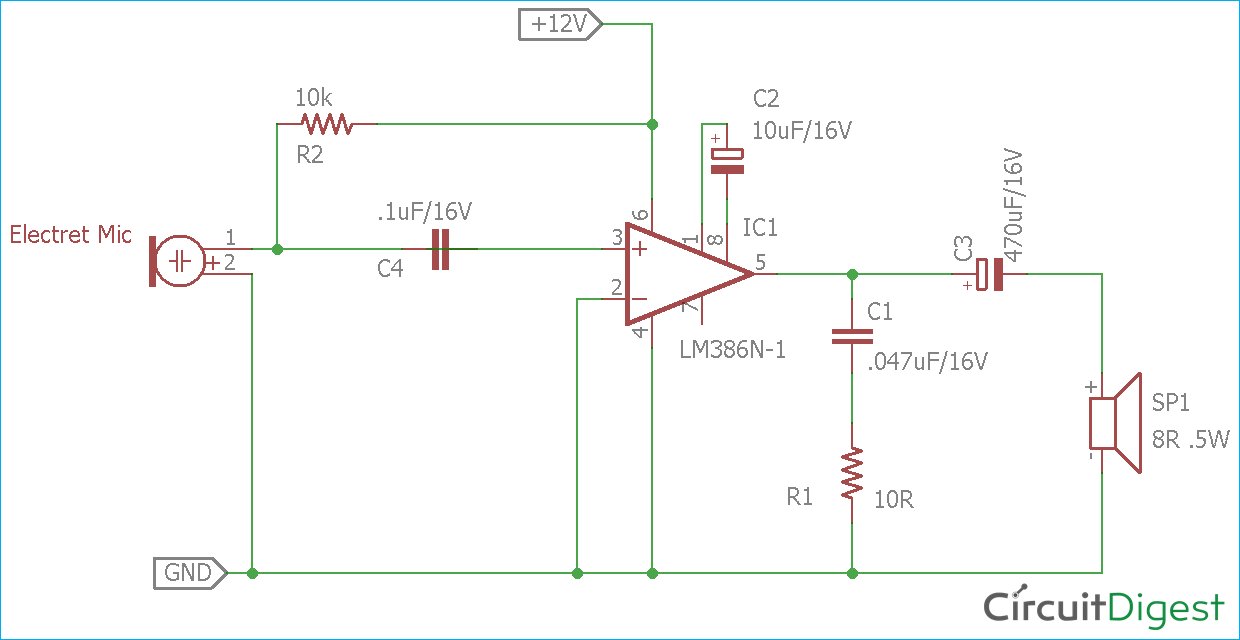

هذه صورة الدائرة




ولكم جزيل الشكر والتقدير والاحترام

[مسلم11]

وعليكم السلام ورحمة الله
الدارة ستعمل كما هي ان شاء الله.
المكثف C4 لو تضع على طريقه مقاومة متغيرة للتحكم بشدة الصوت او عدل قيمته .
المكثف C2 للتحكم بالحساسية ايضا يمكنك ان تضع على طريقه مقاومة متغيرة قيمتها حوالي ٥ كيلو وبها تضبط الحساسية .
مع الميكرفون السعوي لا مشكلة بالمسافة المقترحة
اهلا بك

[majidye]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلام ورحمة الله
الدارة ستعمل كما هي ان شاء الله.
المكثف C4 لو تضع على طريقه مقاومة متغيرة للتحكم بشدة الصوت او عدل قيمته .
المكثف C2 للتحكم بالحساسية ايضا يمكنك ان تضع على طريقه مقاومة متغيرة قيمتها حوالي ٥ كيلو وبها تضبط الحساسية .
مع الميكرفون السعوي لا مشكلة بالمسافة المقترحة
اهلا بك

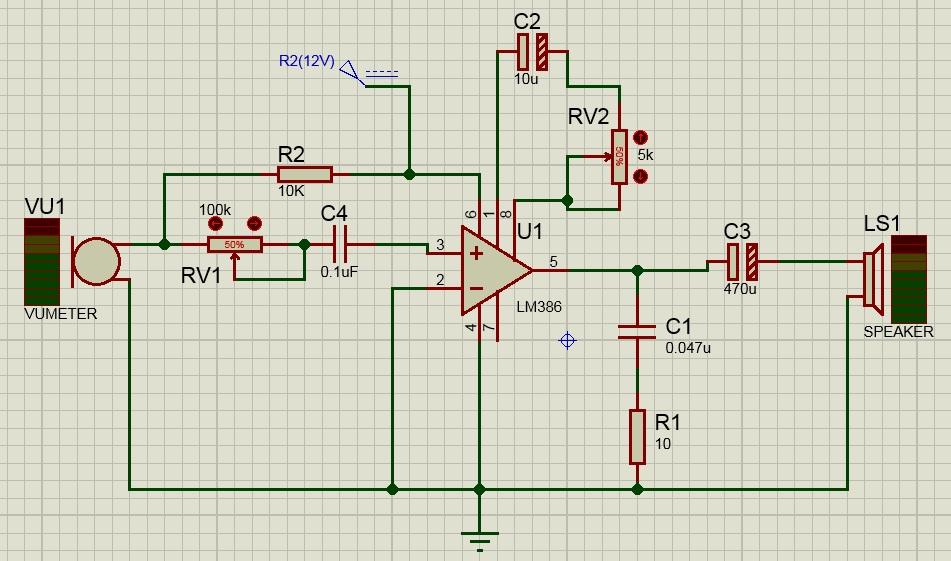

اشكرك يا بشمهندس على معلوماتك القيمة فقد قمت بإضافة المقاومتين المتغيرتين التي تكلمت عنهما و نفذت الدائرة على المحاكي كما في الصورة ادناه ،، ولكن عندي سؤالين : انت قلت ممكن اغير قيمة المكثف C4 فهل شدة الصوت ترتفع بزيادة قيمة المكثف ام تقل؟
والسؤال الثاني حول تغيير قيمة المكثف C2 هل الحساسية تزداد بزيادة سعة المكثف ام تقل ؟




وتقبلوا تحياتي واحترامي

[مسلم11]

بالنسبة للمكثف C4 فان زيادة قيمته سترفع مستوى الصوت لانه سيمرر تيار اعلى وطبعا هذا التيار هو التيار المتغير الناتج عن الميكرفون .
والمكثف C2 مهمته زيادة كسب المضخم فلو زدت قيمته نقصت الحساسية اي عملية رفع القيمة ستؤثر سلبا على الحساسية .
ومفهوم الحساسية هنا غير مفهوم قوة الصوت والفرق بينهما انك ان زدت الحساسية تستطيع التقاط اصوات من مسافة ابعد اي ان تكون المسافة ابعد بين الميكرفون والمتكلم .
وطبعا زيادة الحساسية هذه ستشكل لك تشويش ان لم يكن المحيط حولك ساكن .
اهلا وسهلا بك

[majidye]

المشاركة الأصلية كتبت بواسطة مسلم11

بالنسبة للمكثف C4 فان زيادة قيمته سترفع مستوى الصوت لانه سيمرر تيار اعلى وطبعا هذا التيار هو التيار المتغير الناتج عن الميكرفون .
والمكثف C2 مهمته زيادة كسب المضخم فلو زدت قيمته نقصت الحساسية اي عملية رفع القيمة ستؤثر سلبا على الحساسية .
ومفهوم الحساسية هنا غير مفهوم قوة الصوت والفرق بينهما انك ان زدت الحساسية تستطيع التقاط اصوات من مسافة ابعد اي ان تكون المسافة ابعد بين الميكرفون والمتكلم .
وطبعا زيادة الحساسية هذه ستشكل لك تشويش ان لم يكن المحيط حولك ساكن .
اهلا وسهلا بك

شكرا جزيلا يا بشمهندس وجزاك الله خير وبارك فيك
