![]() السلام عليكم
لدي ups ميركوري ٦٠٠ فولت امبير اردت الاستفادة من دائرة المذبذب وقمت بتركيب محول استطاعة اكبر وتركيب ترانزستورات اضافية لكن الدائرة مصممة لكي تفصل على الحمل الاساسي حاولت البحث على مقاومة الاوفرلود لكن دون جدوى وكان يفصل على الحمل الاساسي مع العلم انه عندما افصل خرج المحول عن الدائرة فإن الاوفرلود لا يفصل الحمل اريد معرفة مقاومة الاوفرلود هذه مجموعة صور عن اليو بي اس ![]() ![]() ![]() ![]() ![]() |
![]() |
![]() |
اعلانات |
![]() |
#2 |
عضو ذهبي
الدولة: بلاد الشام
المشاركات: 3,795
معدل تقييم المستوى: 183
|
![]() وعليكم السلام ورحمة الله
اخي الكريم الرجاء تنظيف مكان المقاومات R39 R40 R41 جيدا وصور اللوحة بعد تنظيفها بالتنر جيدا مرة اخرى وارفع الصور تحياتي |
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#4 |
مهندس متواجد
![]()
المشاركات: 108
معدل تقييم المستوى: 0
|
![]() اخي الكريم هذه الصور التي طلبتها
هل قصدك المجموعات هي الايسيات ... اللوحة فيها 324 وحددتها عاللوحة والتانية هي مايكروكنترولر http://5.top4top.net/p_1351dk02s1.jpg http://3.top4top.net/p_1351a3fo71.jpg http://6.top4top.net/p_1351enulz1.jpg |
![]() |
![]() |
![]() |
#5 |
مهندس متواجد
![]()
المشاركات: 108
معدل تقييم المستوى: 0
|
![]() اخي مسلم هل الصور كافية
وشكرا لك على المتابعة |
![]() |
![]() |
![]() |
#6 |
عضو ذهبي
الدولة: بلاد الشام
المشاركات: 3,795
معدل تقييم المستوى: 183
|
![]() مشكور يالطيب
تم تحميل الصور وهي واضحة تماما وساوافيك بالتعديل بالغد ان شاء الله . ساحاول وضع مقاومة متغير لتتحكم بالحمل الزائد حسب رغبتك |
![]() |
![]() |
![]() |
#7 |
مهندس متواجد
![]()
المشاركات: 108
معدل تقييم المستوى: 0
|
![]() شكرا لجهودك وتعبك معي
|
![]() |
![]() |
![]() |
#8 |
عضو ذهبي
الدولة: بلاد الشام
المشاركات: 3,795
معدل تقييم المستوى: 183
|
![]() اخي الكريم

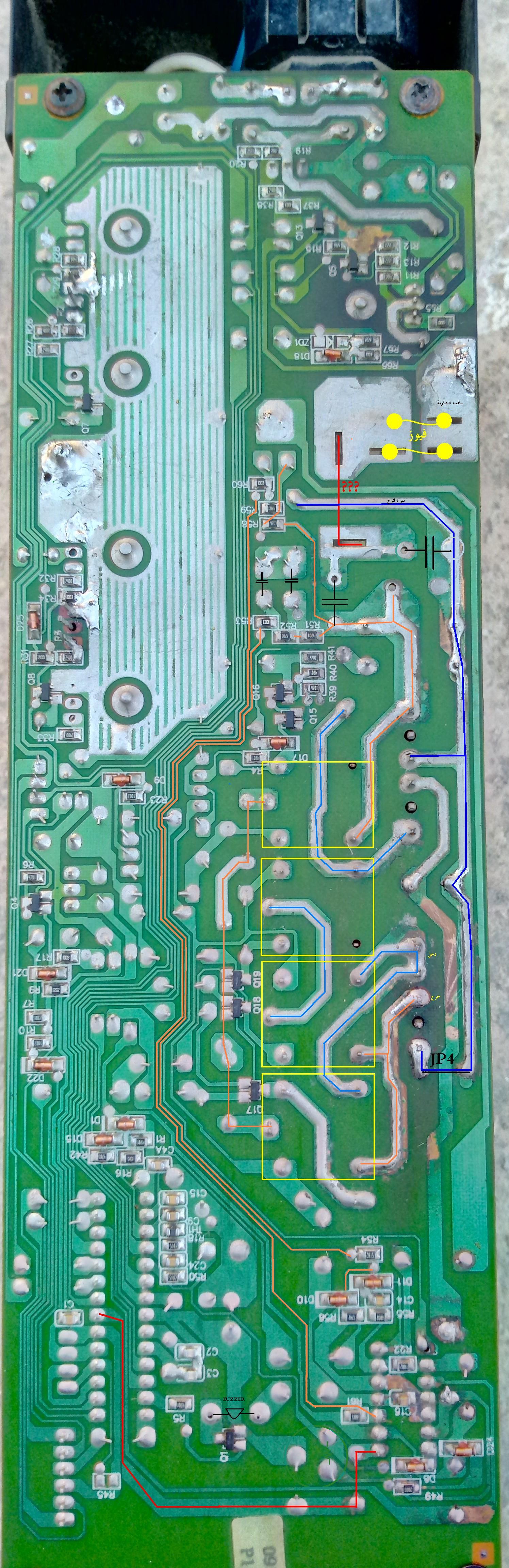

الخط المسؤول عن فصل الجهاز محدد باللون الاحمر الخارج من المضخم LM324 الى المعالج ![]() ارقام وطريقة وصل المقاومات على مدخلا هذا المضخم غير واضحة كفاية لافيدك بالتعديل قم على وصل الطرف المحدد باللون البرتقالي الى السالب وجرب فان لم يعمل قم على احضار مقاومة ٤٧ كيلو ووصل الطرف نفسه الى الموجب عن طريق المقاومة الطرف الذي اقصد متصل مع المقاومةR61 حسب ما هو واضح لدي . و يمكنك ان تحاول فصل الخط المحدد باللون الاحمر و التجريب ربما لن يعمل ان كان المعالج يعتمد على وجود جهد على ذاك المدخل الحاص به . وايضا يوجد سؤال عن وصل خط السالب من البطارية لم اجد وصله بعد الفيوزات . السؤال الاهم كيف وصلت المحول مع الترانزستورات وكيف وصلت الترانزستورات مع اللوحة . حبذا لو رسمت طريقة الوصل لتتوضح الرؤية اكثر واستطيع المساعدة دون الحاجة لتعديل اللوحة الرئيسية . تحياتي التعديل الأخير تم بواسطة : مسلم11 بتاريخ 15-09-2019 الساعة 10:08 PM. |
![]() |
![]() |
![]() |
