سؤال عن منظم جهد 5v

[احمد شهيد جواد]

السلام عليكم

ابحث عن منظم جهد غير 7805 حيث مطلوب ان يتحمل تيار 3A وجهد دخل 40V

[ماجد عباس محمد]

استخدم
LM2576
فهو 3A Sw-Reg

[مسلم11]

وعليكم السلام
لما لا تستخدمه كمنظم جهد قاعدة ترانزستور وتجعل للترانزستور من يتولى امر الحمل .
احضر منظم ٦ فولت و وصل خرجة مع قاعدة ترانزستور 2N3055 مباشرة ووصل مجمع الترانزستور مع التغذية والخرج مع المشع و عندها ستحصل على ١٥ امبير تحمل وبكلفة زهيدة .
ولا تنسى ان تضع مقاومة مناسبة على دخل المنظم LM7806 ( كي لا ترتفع حرارته ).
وان لم يعجبك هذا يوجد بالاسواق منظم ٥ فولت يتحمل ٥ امبير شكله مثل شكل ترانزستور التغذية بالتلفاز SANYO القديم ولكن سعره واواووو 😊😊😊

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

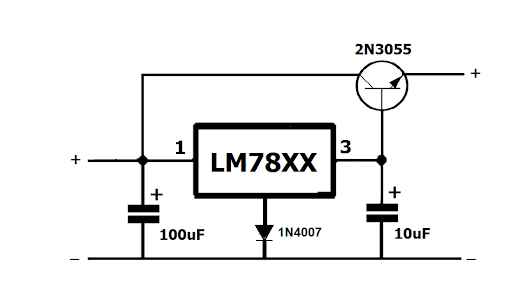

كما تفضل الاخ مسلم اليك دائرة كما هو ارادها ....كما نقوم ايضا بإضافة دايود على الأرضي لتعويض جهد 7.فولت نتيجة إستخدام الترانزيستور لان الخرج بدون استخدام الدايود سيكون 4.3فولت





هناك ملاحظة مهمة بخصوص هذه الدائرة ان هذه الدائرة لا تكبر التيار فأذا اردنا تيارا 5 امبير مثلا فلابد من ان يكون التيار الداخل للدائرة اكبر من 5 امبير بمقدار الفقد فى الحرارة الناتجة من المثبت والترانزسستور

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

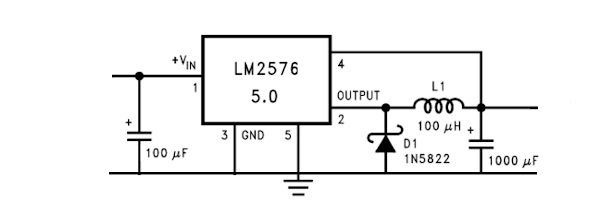

اليك الدائرة العملية لمثبت الجهد LM 2576 الذى ذكره الاستاذ ماجد بالقيم الفعلية مع العلم ان الدايود المستخدم من نوع شوتكى ذات السرعة العالية

[مسلم11]

حياك الله اخي عريبي نعم هو ذاك ماقصدته بالرسم
حقيقة فكرتك الخاصة بالديود جميلة واعجبتني تم ارشفتها عندي ولقد اخبرته ان يضع منظم ٦ فولت من اجل فارق الجهد بين القاعدة والمشع و حبذا لو تم وضع مقاومة بين التغذية والمنظم من اجل راحة المنظم لان المنظم قد يستجر تيار يصل الى ١ امبير وهذا سيشكل عبأ عليه خاصة وان الجهد ٤٠ فولت .
شكرا لك اخي عريبي على هذه الاضافة

[عصـــــام]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم
كما تفضل الاخ مسلم اليك دائرة كما هو ارادها ....كما نقوم ايضا بإضافة دايود على الأرضي لتعويض جهد 7.فولت نتيجة إستخدام الترانزيستور لان الخرج بدون استخدام الدايود سيكون 4.3فولت

السلام عليكم أخي محمود
الحقيقة دائما أستفيد من مواضيعك ومشاركاتك فأسلوبك في توصيل المعلومة متميز

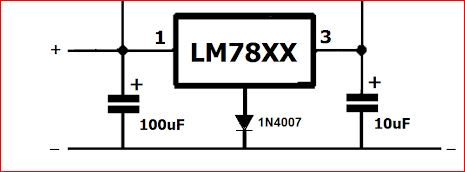

سؤالي عن خرج الريجوليتور فقط بدون ترانزيستور: هل بإضافة الدايود سيضاف جهده على جهد الخرج ويصبح 5.7فولت؟ وماذا لو وضعنا مقاومة بدل الديود فهل الخرج يزيد ام ينقص؟ تحياتي.

[ماجد عباس محمد]

معذرة للتدخل لكن هذا مشروح هنا فى المشاركة 54
http://www.qariya.info/vb/showthread...=170152&page=7
فقط إرجع للداتاشيت للدايود فبعضها يكون الفولت أعلى من 0.7 فولت و يصل إلى 1.1 فولت و ربما أكثر
