[احمد شهيد جواد]

السلام عليكم ...

لدي مكان مساحته متر إلى متر وربع "125cm" اريد حساس او طريقة تعطي اشارة اذا مر شخص من من خلال هذا المكان , طبعا المكان هو "سلم" المنزل اريد اعرف اذا في شخص صعد السلم ام لا ...

لا اريد استخدام حساس لأنه يعطي اشارة بمجرد الاقتراب من المكان ودون المرور من امامه

[ماجد عباس محمد]

استخدم حساس ضوئي تحت الحمراء فهو غير مرئي و سيعطي إشارة عند قطعه

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد استخدم حساس ضوئي تحت الحمراء فهو غير مرئي و سيعطي إشارة عند قطعه

شكرا جزيلا استاذ ماجد ..

ممكن صورة او اسمه ؟؟

[ماجد عباس محمد]

أخى
ليد تحت الحمراء منه نوعين
مرسل و غالباً يكون شفاف
مستقبل و غالباً يكون رمادي غامق و شفاف أيضاً لحجب الضوء المرئي و استقبال تحت الحمراء

معذرة النت الأرضي مقطوع لسبب غير معروف و النت من المحمول يصعب اضافة الروابط الخ و إن شاء الله فور عودتها سارفع لك ما تريد

[assed]

السلام عليكم
هذا ما تفضل به الاستاذ ماجد عباس

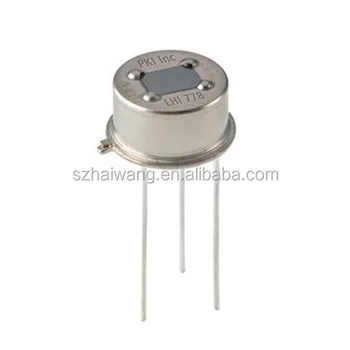

وبالامكان ان تستخدم PIR SENSOR LHI778 وهذا شكله الا انه يربط مع دائرة تكبير




ويوجد منه في العراق جاهز بسعر 2.5 الف

[مسلم11]

اقتباس المشاركة الأصلية كتبت بواسطة احمد شهيد جواد السلام عليكم ... لدي مكان مساحته متر إلى متر وربع "125cm" اريد حساس او طريقة تعطي اشارة اذا مر شخص من من خلال هذا المكان , طبعا المكان هو "سلم" المنزل اريد اعرف اذا في شخص صعد السلم ام لا ... لا اريد استخدام حساس لأنه يعطي اشارة بمجرد الاقتراب من المكان ودون المرور من امامه

وعليكم السلام
شرط ان يعمل على المتحكم ام ينفع ان تكون دارة مستقلة تخرج لك مخرج ٥ فولت في حال مر احد ما

[مسلم11]

اليك هذه الدارة
انها دارة مسك او hold معدلة

[مسلم11]

اخي احمد في حال اخترت اي حساس سواء بالاعتماد على الاشعة ماتحت الحمراء او بالاعتماد على الضوء قم على وضع الحساس الذي ستنفذه على زاوية بيت الدرج و اجعل بالحساس مرسل اشعة واحد ومستقبلين ضمن علبة صغيرة و ضع مرسل الاشعة بالمنتصف والمستقبلين على جانبي المرسل على ان تجعل الزاوية بين المستقبلين ٤٥ درجة بهذا الشكل ستضمن عمل الدارة كما هو مطلوب منها ولا تنسى ان تجعل عازل بين المرسل والمستقبل .
فبالشكل الذي يحوي مجموعة رقمها LM358
يوجد مستقبلين Q1. Q2 مهمتهما استقبال الاشارة المرتدة من الشخص الذي سيمر امام الحساس و آلية عملها كما يلي :
افرض ان الرجل كان يصعد الدرج فانه سيمر امام المستقبل الاول Q1 وهنا المستقبل سيمرر تيار الى C2 الذي بدوره سيشحن ويخزن قيمة من الجهد على طرفيه وعند متابعة الرجل الصعود فان الحساس Q2 سيكون بانتظاره و سيستقبل الاشارة المرتدة من المرسل و يمرر تيار الى C1 الذي بدوره سيتصرف مثل C2 هذه الشحنتين ستقومان على تشغيل المضخمين معا ليخرج كل منهما خرج اقل من جهد التغذية بقليل فعندما يمرر Q1 تيار فان ال مضخم IC1 سيخرج تيار ولكن المضخم IC2 في حال استجرار سيمنع خروج التيار الى الليد ان زمن بقاء الشحنه بالمكثفين يعتمد على سعتهما حاول التغيير بقيمهما الى ان تصل للمطلوب .
وايضا بالنسبة للدارة التي تحوي ترانزستورات فهي عبارة عن دارة مسك معدلة آليتها مثل السابقة ولكن بترتيب مختلف اعتقد انه يسير الفهم .
تحياتي
