وعليكم السلام ورحمة الله .

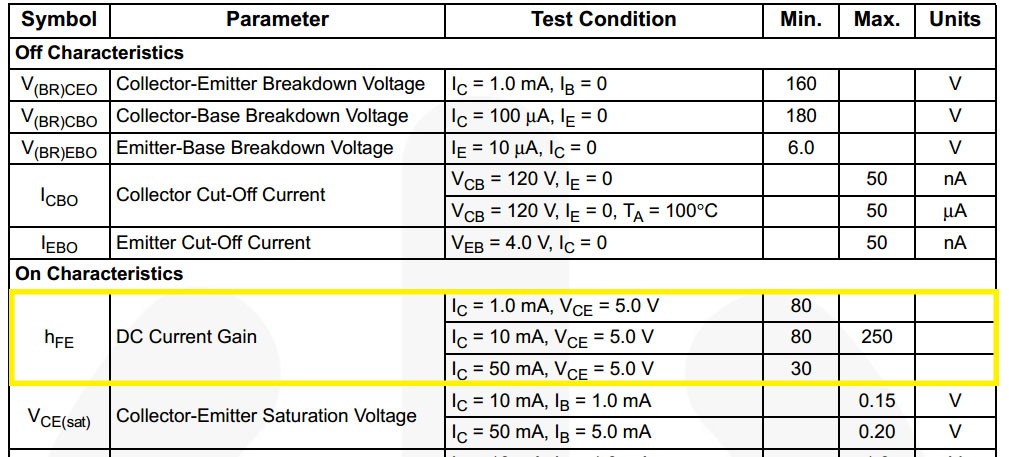

هنا يعرض لك المصنع القيم الدنيا لعامل التضخيم وقد اشار عند القيمة ١٠ ميلي الى ان القيمة العظمى لهذا الترانزستور يجب ان تكون ٢٥٠ مرة .
من هذا نفهم ان هذا الترانزستور يجب ان لا نحمله فوق طاقته حتى وان كان يتحمل التيار الذي تريد تشغيله عليه ١٠٠ ميلي امبير .
عليك اما ان تختار رقم آخر BC547_ BC337 او تلتزم بمواصفات هذا .
ولاتنسى الجهد VCE هنا عالي وبالارقام التي ارفقتها لك منخفض .
ولاحظ انه كلما ازداد تيار المجمع انخفض عامل التضخيم بشكل كبير ومنه الترانزستور هذا افضل عمل له كمفتاح او في دارات التغذية الالكترونية التي تعتمد على التقطيع .
من المعلومات لاحظ ان الترانزستور يعمل على التيارات المنخفضة الناشئة من المذبذبات او الهزازات وعند كل قيمة اظهر لك المصنع عامل التضخيم ولكل قيمة مستوى مختلف من التضخيم
افتح موقع الداتا شيت وضع القيم التي تريدها و ضغط بحث ستجد الكثير مما يناسبك.
آمل ان اكون قد وفقت بالاجابة
تحياتي
التعديل الأخير تم بواسطة : مسلم11 بتاريخ 11-10-2019 الساعة 02:02 PM.
|
