عمل فلاشر بلمبات النيون

[Ahmed2017]

هل عمل فلاشر للإعلان عن طريق اي سي 555 بلمبات النيون بترانس إلكتروني يفسدها أو يحرق دائره الترانس

[burai nuraldaem]

الموضوع مكرر
كان اجدي ان تنتظر الرد هناك
لو تحتاج مساعده سريعه زود الاخوه بمعلومات اكثر حتيي يتمكن من يعرف بمساعدتك
ما هي المده الزمنيه للاضائه والاطفاء
هل تريد ضوء خافت ام ساطع لكي يجيب الاخوه
هل ستناسب الليدات ام غيرها
كم من الزمن سيعمل الفلاشر
ما هو مصدر الطاقه المستخدم
وغيرها من الاسئله ... ضع لنا تصور ان شاء الله نصل معك الي ما تريد

[Ahmed2017]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

الموضوع مكرر
كان اجدي ان تنتظر الرد هناك
لو تحتاج مساعده سريعه زود الاخوه بمعلومات اكثر حتيي يتمكن من يعرف بمساعدتك
ما هي المده الزمنيه للاضائه والاطفاء
هل تريد ضوء خافت ام ساطع لكي يجيب الاخوه
هل ستناسب الليدات ام غيرها
كم من الزمن سيعمل الفلاشر
ما هو مصدر الطاقه المستخدم
وغيرها من الاسئله ... ضع لنا تصور ان شاء الله نصل معك الي ما تريد

المده نصف ثانيه ونصف ثانيه
اريد ضوء ساطع
الفلاشر يعمل حوالي عشر ساعات يوميا
مصدر الطاقه كهرباء 220متردد

[burai nuraldaem]

السلام عليكم
الدوائر في الانترنت كثيره لكن اظنها ينقصها الدقه
الترانزيستور لا اظنه مناسب لان الفتره طويله نسبيا اراه كانه سيعمل في المنطقه الخطيه وسيسخن
التراياك ايضا طرق اغلاقه ليست سهله وانت غالبا محكوم بمكثف شحن وتفريغ
اقترح عليك تقويم الجهد المتردد وتقليل قيمته ليناسب لمبه تعمل مع الجهد المستمر
احذر بعض اللمبات تستجر تيار عالي عند الفتح
التوقيت ممكن باستخدام 555 او ما تراه مناسب
استخدم موسفيت ومعه متكامله قياده له مثل IR2102 او ما تراه مناسب
ضع الموسفيت في جانب LOW SIDE

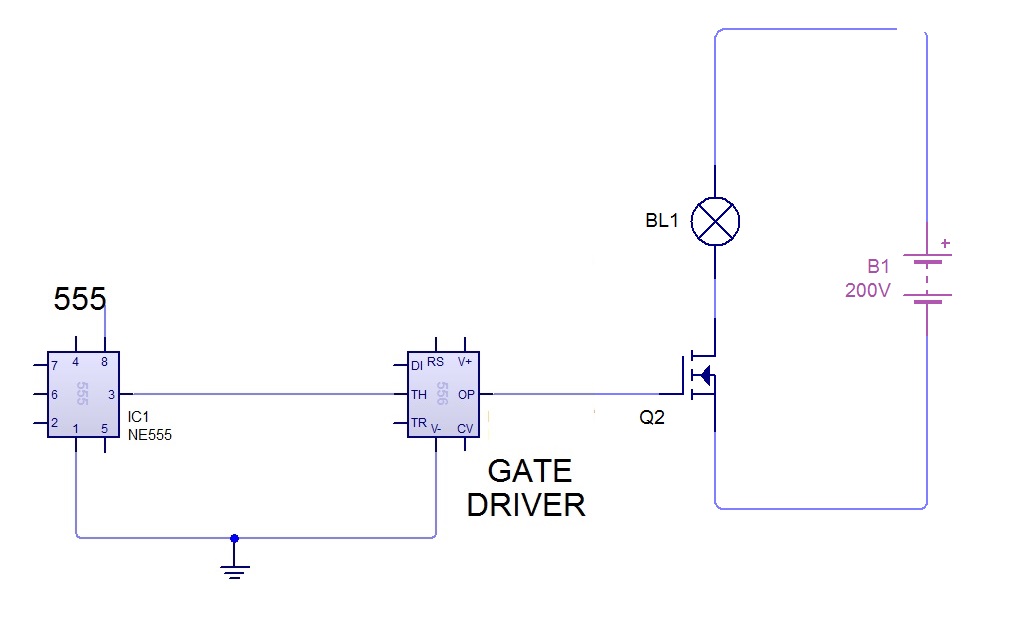

كهذا الرسم واعذرني لم اجد كل المكونات في برنامج المحاكاه لكن هي لتوصيل الفكره فقط

[burai nuraldaem]

ما هي فكرتك في تشغيل واطفاء الفلاشر كل عشر ساعات ؟

[مسلم11]

المشاركة الأصلية كتبت بواسطة Ahmed2017

هل عمل فلاشر للإعلان عن طريق اي سي 555 بلمبات النيون بترانس إلكتروني يفسدها أو يحرق دائره الترانس

السلام عليكم 🙁🙁
لا يفسدها ولا يحرقها لكن الانسب ان تستخدم الدارات الموجودة بلمبات التوفير لدقة تصنيعها فقط .

[مسلم11]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

السلام عليكم
الدوائر في الانترنت كثيره لكن اظنها ينقصها الدقه
الترانزيستور لا اظنه مناسب لان الفتره طويله نسبيا اراه كانه سيعمل في المنطقه الخطيه وسيسخن
التراياك ايضا طرق اغلاقه ليست سهله وانت غالبا محكوم بمكثف شحن وتفريغ
اقترح عليك تقويم الجهد المتردد وتقليل قيمته ليناسب لمبه تعمل مع الجهد المستمر
احذر بعض اللمبات تستجر تيار عالي عند الفتح
التوقيت ممكن باستخدام 555 او ما تراه مناسب
استخدم موسفيت ومعه متكامله قياده له مثل IR2102 او ما تراه مناسب
ضع الموسفيت في جانب LOW SIDE
كهذا الرسم واعذرني لم اجد كل المكونات في برنامج المحاكاه لكن هي لتوصيل الفكره فقط

تحياتي اخي برعي
😂😂😂كنت ساسالك عن الصورة ولكن عند الاقتباس ظهر الرابط ..
لكنه لم يعمل ارجو ارفاقها عبر top4top

[Ahmed2017]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

ما هي فكرتك في تشغيل واطفاء الفلاشر كل عشر ساعات ؟

كل ثانيه لعمل اعلان للفت الانتباه

ولكن مع تجربه اللمبات الفلوروسنت. تم حرق ثلات لمبات عند قطع التيار التردد 220 وتوصيله كل ثانيه علي طرف الملف الالكتروني الخاص بتشغيل اللمبات لمده 10 ساعات



وتم استبدالها بلمبات ليد فينوس
