مشكله في خليه ضوئيه

nour55555 · 17-10-2019, 05:04 AM

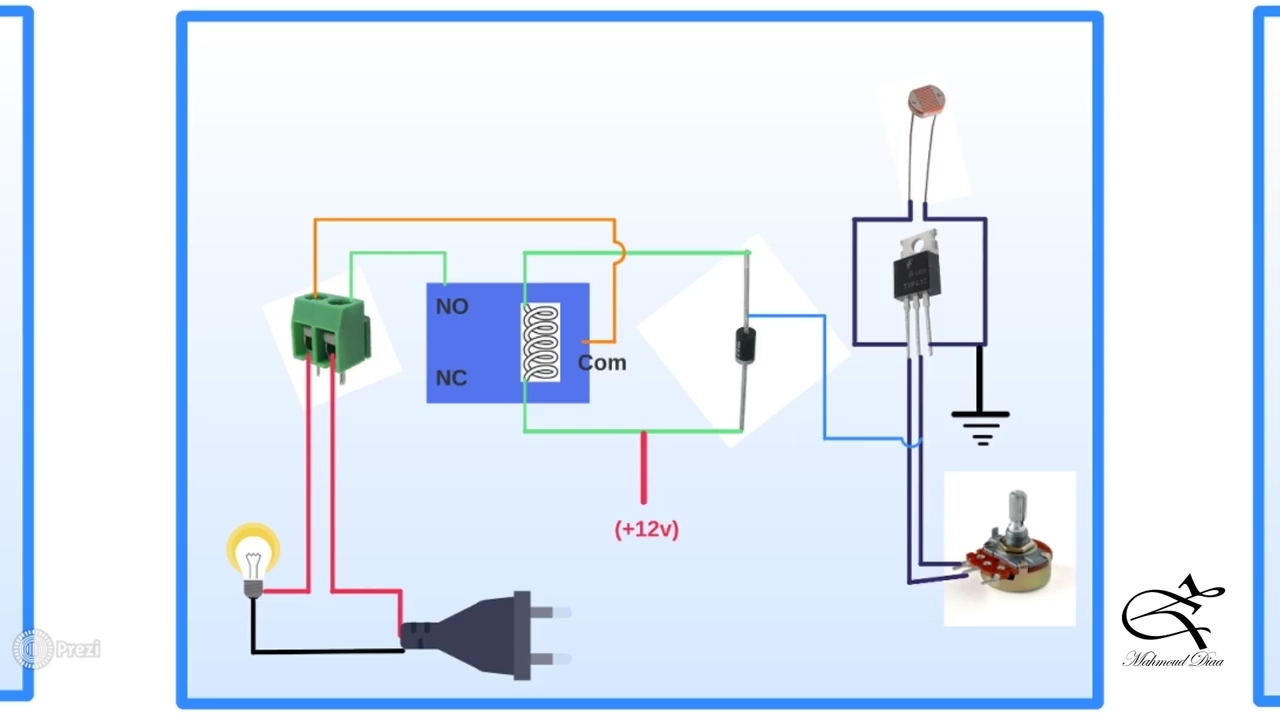

عملت الدائره المرفقه دي ولكن المشكله عي ان الريليه لاتفصل الا عند التعرض للضوء القوي مهما غيرت في المقاومه المتغير
يعني لابد من فرق كبير بين تغيير المقاومه لتوصيل وفصل الريليه رقم القطعه tb41c

ماجد عباس محمد · 17-10-2019, 09:26 AM

أخى الكريم
لو ترسمها بالرموز المعروفة سيكون أسهل لك أن تحدد الخطأ فى التوصيل

nour55555 · 17-10-2019, 09:57 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى الكريم
لو ترسمها بالرموز المعروفة سيكون أسهل لك أن تحدد الخطأ فى التوصيل

انا جايبها من جوجل

ماجد عباس محمد · 17-10-2019, 10:33 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة nour55555

انا جايبها من جوجل

معذرة أنا لم انتقدك و لكنى فقط أردت إيضاح خطوة تساعدك فى خطواتك القادمة

مسلم11 · 17-10-2019, 01:29 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة nour55555

عملت الدائره المرفقه دي ولكن المشكله عي ان الريليه لاتفصل الا عند التعرض للضوء القوي مهما غيرت في المقاومه المتغير
يعني لابد من فرق كبير بين تغيير المقاومه لتوصيل وفصل الريليه رقم القطعه tb41c

اخي نور لو تضع ترانزستور BC337 او BC547 مع الترانزستور الذي يقود الريليه ستكون النتائج افضل بكثير

nour55555 · 17-10-2019, 01:52 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة مسلم11

اخي نور لو تضع ترانزستور BC337 او BC547 مع الترانزستور الذي يقود الريليه ستكون النتائج افضل بكثير

كيف ممكن رسمه توضيح

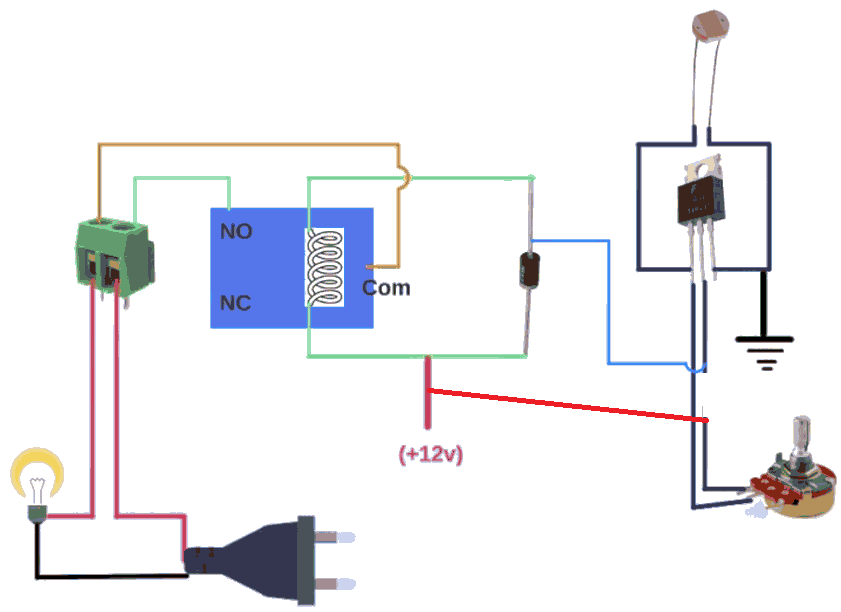

nour55555 · 17-10-2019, 05:55 PM

كيف اضع ترانزستور BC337 او BC547 مع الترانزستور الذي يقود الريليه عاوز رسم للمخطط

مسلم11 · 17-10-2019, 07:22 PM

الترانزستور Q1 -SSS8050
Q2_BC337
VR1_50K
R1_ 1K
والقسم اليميني من اجل توصيل الدارة بالتيار العمومي
فكها شوية وماتحبكهاش اوي وخليك كوووول
القاء السلام يبعث على الود والمحبة .
تحياتي 😄😄😄😄
